CAD住宅平面图--1.ppt

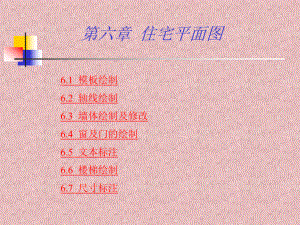

6.1模板绘制6.2轴线绘制6.3墙体绘制及修改6.4窗及门的绘制6.5文本标注6.6楼梯绘制6.7尺寸标注第六章 住宅平面图6.1 模板绘制模板绘制 1.用默认设置方法创建新图形，选择公制选项，单击确定按钮。下一页返回主页单击菜单栏中的“格式”“图形界限”命令，根据命令行提示进行操作，将图形界限设置为4200029700毫米的长方形区域。下一页上一页返回主页2.设置图层界限在图层特性管理器对话框中，建立轴线、墙体、门、窗、楼梯、文本、尺寸标注和其它8个图层。每个图层设置不同的颜色、线型、线宽。下一页上一页返回主页3.设置图层4.设置文字样式建立两个文字样式：汉字样式和尺寸数字样式。汉字样式采用“仿宋体_GB2312”字体，宽度比例设为0.7；尺寸数字样式采用“Simples.sx”字体。设置标注样式调整尺寸界限的起点偏移量值为3，“箭头”中的“第一个”和“第二个”下拉列表中选择“建筑标记”选项。在“文字”选项卡中，将文字样式设置为“尺寸数字样式”，文字高度设置为3.5，从尺寸线偏移设置为2。将“调整”选项卡中的“文字位置”设置为“尺寸线上方，不加引线”。上一页返回主页设置当前层为“轴线”，用直线命令画第一条横轴及纵轴，再用偏移复制命令复制其他的轴线，结果如图所示。返回主页6.2 绘制轴线绘制轴线1.设置多线样式 单击菜单栏中的“格式”“多线样式”命令，弹出多线样式对话框。设置“240”墙体的样式，其元素特性对话框如图所示：下一页返回主页6.3 绘制墙体绘制墙体“370”及及“60”墙体的元素特性对话框分别如图所示：墙体的元素特性对话框分别如图所示：下一页上一页 返 回 主 页在墙体层运用多线命令绘制墙体，绘制时结合对象追踪命令使在墙体层运用多线命令绘制墙体，绘制时结合对象追踪命令使用，采用正中对齐，并将多线比例设置为用，采用正中对齐，并将多线比例设置为1。“370”墙体绘制结果下一页 上一页返回主页“240”墙体绘制结果“隔墙”绘制结果2. 绘制及修改墙体绘制及修改墙体修改墙体：修改墙体：单击菜单栏中的单击菜单栏中的“修改修改”“对象对象”“多线多线”命令，弹命令，弹出多线编辑工具对话框。多线编辑可以将十字接头、丁字接头、出多线编辑工具对话框。多线编辑可以将十字接头、丁字接头、角接头等修正为如图所示的形式角接头等修正为如图所示的形式 。下一页上一页返回主页修改后的墙体如图所示：修改后的墙体如图所示： 修改“丁”字相交的墙体时，应注意选择多线的顺序，如果修改结果异常，可以改变单击多线的顺序。 上一页返回主页
