1-建筑施工图的符号规定.ppt

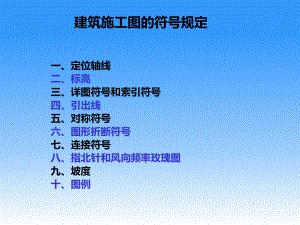

建筑施工图的符号规定一、定位轴线二、标高三、详图符号和索引符号四、引出线五、对称符号六、图形折断符号七、连接符号八、指北针和风向频率玫瑰图九、坡度十、图例一、定位轴线 凡是主要承重墙、柱子都应画出轴线来确定其位置。 直径为8mm,详图为10mm 平面图上定位轴线的编号，一般标注在图样的下方和左侧，横向用阿拉伯数字，从左向右。竖向采用大写拉丁字母A、B、C自下而上一次编注。 I、O、Z三个字母不得用为轴线编号。1.在两个轴线之间有附加轴线时，则编号应用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号2.如果在1号轴和A号轴之间要加轴线，那么附加轴线应用分母01,0A分别表示 表示2号轴线后附加的第一根轴线 表示C号轴线后附加的第三根轴线 表示1号轴线之前加的第一根轴线 表示A号轴线之前附加的第三根轴线一个详图如果适用几根定位轴线时，应同时标明各有关轴线的编号用于两根轴线时用于三根或三根以上轴线时用于三根以上连续编号的轴线时通用详图的定位轴线只画圆，不注写编号短的横线为需注高度的界限，长的横线之上或之下注写标高数字标高符号的尖端，应指至被注的高度，尖端可向上，也可向下总平面图上的标高符号，用涂黑的三角形表示标高数字以为单位，注写到小数点以后三位数，在总平面图中注写到小数点后第二位零点标高注写成 0.000;负数标高数字前必须加“”；正数标高数字前不写“” 室外整平标高和一般标高 标高标注方法 几个标高同时标注 室外整平标高和一般标高 标高标注方法 几个标高同时标注 标高按基面的选定情况可分为绝对标高和相对标高 绝对标高：把青岛附近黄海的平均海平面定为标高的零点，以此为基准的标高称为绝对标高 相对标高：如果施工图中的标高全用绝对标高，不但数字繁琐，且各部位高差不容易得出，因此常把底层室内地面作为基准面，以此引出的标高为相对标高。一般除总平面图外，都采用相对标高标高的分类三、详图符号和索引符号 工程图中某一局部无法表达清楚时，通常放大单独绘制，称为详图，为便于查找和对照阅读，通常用索引符号和详图符号表示基本图与详图的关系。 索引符号：直径为10毫米的细实线圆，细实线水平直径和引出线及编号。8详图编号12详图编号14详图所在图图号（同一张图上）（不同图上）22图册编号25页号（用标准图集）98J6详图索引标志剖面详图，被剖切部位粗实线，引出线表示剖切后投剖面详图，被剖切部位粗实线，引出线表示剖切后投影方向影方向详图符号：直径为14毫米的粗实线圆，细实线水平直径及编号。55详图编号2基本图所在页号（详图与基本图不在一张上）（详图与基本图在一张上）零件、钢筋、杆件、设备的编号引出线是对图样上某些部位引出作文字说明、尺寸标注和索引详图等用的，应以细实线绘制。可采用水平方向的直线或者水平方向长30，45 ，60 ，90 的直线和折线文字说明宜注写在横线的上方，也可注写在横线的端部索引详图的引出线，应对准索引符号的图心对于同时引出几个相同部分的共用引出线，引出线应相互平行，也可画成集中于一点的放射线四、引出线512（文字说明）（文字说明）a)b)c)（文字说明）（文字说明） 多层构造共用引出多层构造共用引出线，应通过被引出线，应通过被引出的各层，文字说明的各层，文字说明可注写在横线的上可注写在横线的上方，也可注写在横方，也可注写在横线的端部线的端部 说明的顺序与被说说明的顺序与被说明的层次相互一致，明的层次相互一致，垂直引出时，顺序垂直引出时，顺序是由上至下，水平是由上至下，水平引出时由上至下的引出时由上至下的说明顺序应与由左说明顺序应与由左至右的层次相互一至右的层次相互一致致文字说明文字说明五、对称符号 当建筑物或构筑物的图形对称时，可只绘出图形的一半并在图形的对称中心处画出对称符号，另一半图形可省去。 细点划线，平行线的长度为610，间距为23 ，且在对称两侧长度相等。六、图形折断符号 较长的构件，如沿长度方向的形状一致或按一定规律变化，可断开省略绘制，断开处用折断线表示 折断线一般采用细实线绘制七、连接符号七、连接符号 若构件与另一构件仅部分不相同时，可只画该构件不同部分，并用连接符号相连，这两个连接符号应对准在同以线上 若一构件绘制的位置不够的，也可将该构件分成两部分绘制，再用连接符号相连八、指北针和风向频率玫瑰图 在总平面图和底层建筑平面图上均应画上指北针 风向频率玫瑰图是总平面图上用来表示当地每年风向频率的标志九、坡度 在施工图中对倾斜部分的标注，通常用坡度（斜度）来表示，当坡度方向不明显时，在坡度的数字下面应加注坡度符号，坡度符号一般指向下坡方向1. 坡度较大时采用2. 坡度一般时采用3. 坡度平坦且坡度方向不明显时采用4. 道路及路面的坡度标志本图适用于总图5.管道的坡度标志（1）（2）（4）（3）（）L（m）i=.(5)十、图例 由于房屋建筑的体积比较大，制图时采用较小的比例。 各构配件及设备不能如实画出，而是借助于图形符号来表示，这些图形符号称为图例 熟记课本P187189上的建筑材料图例总结：一、定位轴线（重点）二、标高（重点）三、详图符号和索引符号（重点）四、引出线五、对称符号六、图形折断符号七、连接符号八、指北针和风向频率玫瑰图（重点）九、坡度（重点）十、图例（重点）
