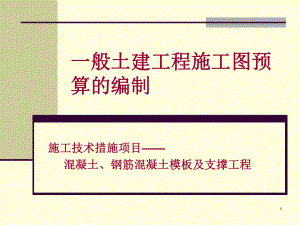

1一般土建工程施工图预一般土建工程施工图预算的编制算的编制施工技术措施项目施工技术措施项目混凝土、钢筋混凝土模板及支撑工程混凝土、钢筋混凝土模板及支撑工程施工技术措施项目模板施工技术措施项目模板25.10 砼、钢筋砼及支撑工程砼、钢筋砼及支撑工程n教学目的和要求：教学目的和要求：n1、熟悉模板和支撑的种类；、熟悉模板和支撑的种类；n2、理解接触面积的概念；、理解接触面积的概念；n3、理解模板工程量计算中构件的定义；、理解模板工程量计算中构件的定义；n4、理解预制砼构件模板工程量的计算方法。、理解预制砼构件模板工程量的计算方法。施工技术措施项目模板施工技术措施项目模板35.10 砼、钢筋砼及支撑工程砼、钢筋砼及支撑工程n5.10.1 砼、钢筋砼及支撑工程的内容砼、钢筋砼及支撑工程的内容基础基础构件类型构件类型模板类别模板类别模板类型模板类型 支撑类型支撑类型 柱柱梁梁板板墙墙阳台阳台|雨蓬雨蓬楼梯楼梯台阶台阶其他其他现浇构件现浇构件模板模板预制构件预制构件模板模板组合钢模板组合钢模板九夹板模板九夹板模板木模板木模板滑升模板滑升模板定型钢模板定型钢模板长线台钢拉模长线台钢拉模砖地模砖地模砖胎模砖胎模长线台砼地模长线台砼地模钢支撑钢支撑木支撑木支撑按构件的平面大按构件的平面大小，砌砖后再用小，砌砖后再用水泥砂浆抹平做水泥砂浆抹平做成的底模成的底模按构件的形状用按构件的形状用砌砖抹水泥砂浆砌砖抹水泥砂浆的方法做成的胎模的方法做成的胎模利用露天场地，用砼做成大面积的构件生产场地做底模，并用长线法施工，设主台座，露天生产常用的预制构件施工技术措施项目模板施工技术措施项目模板45.10.2 现浇砼模板及支撑现浇砼模板及支撑n一、计算规则一、计算规则n现浇砼及钢筋砼模板工程量，除另有规定外，均应区别模现浇砼及钢筋砼模板工程量，除另有规定外，均应区别模板的不同材质，板的不同材质，按砼与模板的接触面积，以按砼与模板的接触面积，以m2计算。计算。n二、砼构件的尺寸和构件定义二、砼构件的尺寸和构件定义n基础基础|柱柱|梁梁|墙墙|板板|挑檐挑檐|零星构件的尺寸取定、构件定义与砼零星构件的尺寸取定、构件定义与砼和钢筋砼分部工程中的规定基本相同。不同点是和钢筋砼分部工程中的规定基本相同。不同点是:n1、平板与平板与QL、GL连接时，板算至梁侧面连接时，板算至梁侧面；n2、预制板缝宽度在预制板缝宽度在60mm以上时，按现浇平板计算以上时，按现浇平板计算；60mm以下板缝已在板缝接头灌缝定额子目内考虑，不另以下板缝已在板缝接头灌缝定额子目内考虑，不另计算。计算。n3、墙与板相交，墙高算至板的底面；墙与板相交，墙高算至板的底面；n4、墙与梁同厚时，梁合并到板内计算；、墙与梁同厚时，梁合并到板内计算；n5、带反梁的雨篷按有梁板定额子目计算、带反梁的雨篷按有梁板定额子目计算。施工技术措施项目模板施工技术措施项目模板55.10.2 现浇砼模板及支撑现浇砼模板及支撑n三、三、3.6超高支撑工程量超高支撑工程量n现浇钢筋砼柱、梁、墙、板的支撑高度（自室外地坪或板现浇钢筋砼柱、梁、墙、板的支撑高度（自室外地坪或板面至板底之间的高度）是以面至板底之间的高度）是以3.6为准的，为准的，高度超过高度超过3.6以以上部分，另按超过部分计算增加支撑工程量上部分，另按超过部分计算增加支撑工程量。n四、阳台、雨篷工程量四、阳台、雨篷工程量n阳台、雨篷模板工程量按图示外挑部分尺寸的水平投影面阳台、雨篷模板工程量按图示外挑部分尺寸的水平投影面积计算，挑出墙外的悬臂梁及板边模板不另计算积计算，挑出墙外的悬臂梁及板边模板不另计算。n雨篷翻边突出板面高度在雨篷翻边突出板面高度在200mm以内以内时，时，按翻边的外边线按翻边的外边线长度乘以突出板面高度，并入雨篷内计算长度乘以突出板面高度，并入雨篷内计算。n雨篷翻边突出板面高度在雨篷翻边突出板面高度在(120，600内内时，时，翻边按天沟计翻边按天沟计算算n雨篷翻边突出板面高度在雨篷翻边突出板面高度在(600，1200内内时，时，翻边按栏板计翻边按栏板计算算n雨篷翻边突出板面高度雨篷翻边突出板面高度超过超过1200mm时，翻边按墙计算时，翻边按墙计算。施工技术措施项目模板施工技术措施项目模板65.10.2 现浇砼模板及支撑现浇砼模板及支撑n五、其他现浇构件模板工程量五、其他现浇构件模板工程量n1、楼梯、扶手、台阶模板工程量同相应砼工程量；、楼梯、扶手、台阶模板工程量同相应砼工程量；n2、带形桩承台（梁式承台）按带形基础定额执行。、带形桩承台（梁式承台）按带形基础定额执行。n3、小立柱、二次浇灌模板按零星项目执行，以实际接触面、小立柱、二次浇灌模板按零星项目执行，以实际接触面积计算。积计算。n4、散水坡按实际面积以平方米计算。、散水坡按实际面积以平方米计算。n5、明沟以接触面积按电缆沟子目执行。、明沟以接触面积按电缆沟子目执行。n6、 GZ按图示外露部分计算模板面积。留马牙槎的模板宽按图示外露部分计算模板面积。留马牙槎的模板宽度为图示尺寸加马牙宽度度为图示尺寸加马牙宽度。施工技术措施项目模板施工技术措施项目模板75.10.2 现浇砼模板及支撑现浇砼模板及支撑n六、注意事项六、注意事项n1、现浇墙、板上、现浇墙、板上0.3m2以内孔洞不扣除。以内孔洞不扣除。 0.3m2以外孔洞以外孔洞应扣除，应扣除，洞侧壁模板并入墙、板模板工程量以内洞侧壁模板并入墙、板模板工程量以内。n2、柱、墙、梁等相互连接处重叠部分以及伸入墙内的梁头柱、墙、梁等相互连接处重叠部分以及伸入墙内的梁头和板头部分，均不计算模板面积和板头部分，均不计算模板面积。n3、整板基础、带形基础的反梁、基础梁和地下室墙侧面的整板基础、带形基础的反梁、基础梁和地下室墙侧面的模板若用砖砌体作为侧模时，应按砖基础计算工程量模板若用砖砌体作为侧模时，应按砖基础计算工程量，同，同时不计算相应面积的模板费用。时不计算相应面积的模板费用。n4、若后浇带两侧面模板采用钢板网时，可按单侧面每、若后浇带两侧面模板采用钢板网时，可按单侧面每m2用用钢板网钢板网1.05 m2 ，人工，人工0.08工日计算，同时不计算相应面积工日计算，同时不计算相应面积的模板费用。的模板费用。施工技术措施项目模板施工技术措施项目模板8u1、预制钢筋砼模板工程量、预制钢筋砼模板工程量u 计算规则计算规则除另有规定外，均按第四章预制钢筋砼工程除另有规定外，均按第四章预制钢筋砼工程量计算规则，以立方米计算。量计算规则，以立方米计算。u2、小型池槽模板、小型池槽模板u计算规则计算规则按外型体积以立方米计算。按外型体积以立方米计算。u注意：外型体积在注意：外型体积在2m3以内的池槽为小型池槽。以内的池槽为小型池槽。u3、钢筋砼构件灌缝模板、钢筋砼构件灌缝模板u计算规则计算规则同构件灌缝工程量，以立方米计算。同构件灌缝工程量，以立方米计算。5.10.3 预制砼模板工程量预制砼模板工程量
