枣庄市凯润花园一期二标段工程二次结构施工方案1.doc

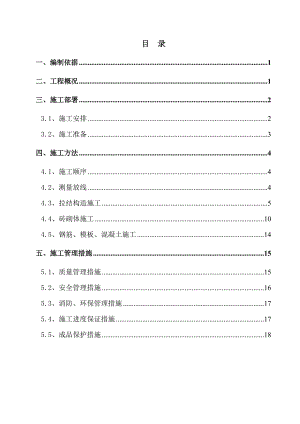

目 录一、编制依据1二、工程概况1三、施工部署23.1、施工安排23.2、施工准备3四、施工方法44.1、施工顺序44.2、测量放线44.3、拉结构造施工54.4、砖砌体施工104.5、钢筋、模板、混凝土施工14五、施工管理措施155.1、质量管理措施155.2、安全管理措施165.3、消防、环保管理措施175.4、施工进度保证措施175.5、成品保护措施18一、编制依据混凝土结构工种施工质量验收规范GB50204-2002。砌体工程施工质量验收规范GB50203-2002。轻集料混凝土小型空心砌块GB/T15229-2002。住宅厨房与卫生间排风道L02J902-903。建筑工程施工质量验收统一标准 GB50300-2001。多层砖房抗震构造详图 L03G313钢筋混凝土结构抗震构造详图 L03G323某某花园一期二标工程设计图纸某某花园一期二标工程施工组织设计二、工程概况某某花园一期二标工程位于枣庄市新城区黄河路北侧、六盘山东侧、庐山路西侧、海河路南侧。3#楼地下2层，地上28+1层，剪力墙结构；4#楼地下2层，地上28+1层，剪力墙结构；9#楼地下2层，地上10+1层，剪力墙结构；10#楼地下2层，地上10+1层，剪力墙结构；14#楼地下2层，地上30+1层，剪力墙结构；车库地下1层，框架结构。基础形式：车库为独立柱基础加防水板，3号楼、4号楼、9号楼、10号楼、14号楼为筏板基础。标准层层高2.90米。主体结构7层以下结构已施工结束，具备填充墙结构、厨卫间排风道安装、装饰装修、水电设备安装的施工条件。本工程主体结构为全现浇框架剪力墙结构，二次结构为内墙：煤矸石烧结多孔砖墙体。填充墙墙体材料分为二类：第一类：内墙为100mm、200mm厚的煤矸石烧结多孔砖。第二类：外墙为200mm、250mm厚的煤矸石烧结多孔砖。填充墙设强度等级为C20钢筋混凝土构造柱、水平系梁、抱框；填充墙砌筑用砂浆强度为：采用M5水泥砂浆。三、施工部署3.1、施工安排3.1.1、进度计划安排二次结构计划施工时间为2012年12月15日开始2013年9月30日完成，由于目前主体结构施工进度的滞后以及结构的分阶段验收，计划二次结构分阶段进行插入施工，第一阶段为7层以下，第二阶段为8层及以上；二次结构施工采用样板引路的方法，（样板间设在3#楼的四层），计划2012年10月开始进行样板间的施工，样板间施工结束后，即组织人员进行第一阶段地下二层至7层填充墙砌筑，第二阶段8层以上填充墙砌筑。施工顺序：隔墙砌筑应在主体结构分阶段验收完毕后，由上而下逐层砌筑，以防止下层结构梁、板承受上层以上的荷载，或采用各层砌体沉实后再收顶填嵌的方法。二次结构计划2013年9月内全部完成。3.1.2、施工现场安排填充结构施工用砂浆及混凝土采用现场设小型搅拌机、小车进行水平运输的方法，垂直运输机械采用施工升降机，塔吊吊运配合施工。搅拌机、施工升降机位置、现场水泥库、砂石料场、砌体材料堆放参见装修阶段平面布置图。水泥、砂石料、砌块、隔墙板等材料按施工进度分批进场，以满足工程施工的需要。施工升降机安装、使用及塔吊的运行必须严格按照已审批的施工方案施工，保证符合安全技术要求。室内砌体施工时搭设双排脚手架（不得将脚手架支承在填充墙上），结构楼层周边搭设高度不小于1.5米的安全防护栏杆, 外侧满挂密目安全网防护。3.1.3、劳动力安排二次结构施工采用综合作业队进行施工的方法，做到统一领导，分工明确，配合密切，劳动力安排见下表：施工劳动力计划表序号工种人数班组1木 工3022钢筋工2023砼 工1014砌筑工8025抹灰工4026机械工517架子工1018水 工2029电 工40210普 工301合 计2853.2、施工准备3.2.1、技术准备（1）、主体结构已分阶段施工完毕，质量合格并已通过验收。认真熟悉建筑施工图纸，根据设计图纸要求和国家现行规范及工艺规程编制施工方案并向班组进行技术交底，进行样板间的施工。（2）、每层楼面要弹出轴线、墙身线、构造柱位置线、水平系梁位置线、拉结筋位置线、门窗洞口位置线、管道预留洞位置及标高线，经复核符合设计图纸要求，并办理预检手续。样板间放线后经监理、业主验收，如与结构不符时，可通过监理、业主共同洽商后进行适当的调整，变动较大处经设计认可。（3）、由业主、监理、施工方共同做好砌体材料、隔墙板、排风道等材料的选样、订货工作，并及时报监理、业主审核批准。（4）、根据设计图纸要求，提前做好砂浆、混凝土的试配工作。（5）、做好材料试验工作。3.2.2、机械、用具准备（1）、主要用具：隔墙砌筑用具：磅秤、手推车、胶皮管、5mm筛子、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋等。主要施工机械设备需用量一览表名 称单 位数 量备 注搅 拌 机台6制作砂浆、砼 施工升降机台5垂 直 运 输塔 吊台3配合垂直运输砂 浆 机台3备 用电 焊 机台6焊拉接筋用水 泵台3/注：消防管线：采用结构施工用消防管线，消防泵为100m扬程。3.2.3、材料准备根据施工图纸进行工程量计算，确定材料种类及各阶段材料用量，进行定货采购，与厂家签定供货合同，确保工程施工顺利进行。煤矸石烧结砖：规格为190×90×90，砖块、排风道均应有出厂证明或试验单。普通硅酸盐水泥（P·O 32.5） 砂：中砂，（含泥量不超过5%）。525碎石，（含泥量不超过2%）。水泥灰砂砖、蒸压灰砂砖规格：240×115×53mm，用于墙顶斜砌和墙角、皮数找零或由厂家提供专用找零砌块。拉结钢筋：构造柱、过梁、拉接筋钢筋规格主要为HPB2356.5、HPB23510、HRB33512。钢筋固定方法采用植筋法，选用JGN型结构胶。四、施工方法4.1、施工顺序楼面测量放线 构造柱、抱框、水平系梁、墙体拉结筋固定 排风道安装隔墙砌筑（水电管预埋） 构造柱、水平系梁、过梁钢筋、支模 浇筑混凝土 拆模清理 质量验收。4.2、测量放线楼面隔墙测量放线时应按结构施工时主轴控制线进行，应保证各轴线间的水平距离相等且方正。平面控制时应在楼面上弹出墙身线、构造柱位置线、抱框（门窗洞口）位置线、墙面上水电预留洞口的位置线，相对应的构造柱与顶面梁板的位置采用挂垂直线的方法进行控制。高度控制时应根据建筑标高0.5米或1.0米线进行控制，垂直墙或柱上应标出混凝土基座、各道拉结筋、水平系梁、门窗过梁的位置线，保证本单元标高相等。皮数杆上除此内容外，在各拉结筋位置线之间应标出砌块的皮数（三皮）。4.3、拉结构造施工4.3.1、拉结构造设置（1）、本工程二次结构施工要经历一个冬季，拉结构造施工可采取胀锚螺栓法和植筋法两种方法施工，当施工温度5时可采取植筋法，当施工温度5时采取胀锚螺栓法。（2）、构造柱、水平系梁的设置1)、墙体拉接：当填充墙长度5m时，墙顶与梁顶(或板顶)应有拉结，拉结做法详见L03G323第46页；墙长超过8m或层高两倍时，应在墙体中部或纵横墙交接部位设置加强柱GZ-1；当填充墙高度4m时，应沿墙高2m左右或门顶设置与柱(墙)连接且沿墙长贯通的QLA，其宽度随墙体宽度。2)、填充墙应沿框架柱(墙)全高每隔500600mm设置26拉结筋，拉结筋长度不小于1m，或沿墙全长贯通拉结。3)、填充墙应在主体结构施工完毕后，由上而下逐层砌筑，或将填充墙砌筑至梁、板底附近，待砌体沉实后由上而下用斜砌法把下部砌体与上部板、梁间用砌块逐块敲紧填实。做法详见L03G323第46页。4)、图纸中未注明女儿墙设置构造柱GZ-2，间距2000mm，做法详见L03G313第33、34页。沿女儿墙高每隔1m设置沿女儿墙长贯通的QLA。5)、阳台栏板设置构造柱GZ-2，间距2000且小于等于半开间，做法详见L03G313第33、34页。6)、当外墙窗洞口3000时，窗下墙体设置构造柱GZ-1，间距与做法同屋面女儿墙。图中未注明窗台设YD-1。7)、挑梁上墙体端部均设构造柱GZ-1,所有构造柱做法详见L03G313。6）、洞口宽度不小于300时，均应按图纸过梁表设置钢筋混凝土过梁,与现浇构件相遇时应预留钢筋以便后期浇筑。7）、构造柱配筋及断面尺寸见下图： 8）、过梁配筋及断面尺寸见下图（表）4.3.2、胀锚螺栓法 构造柱、水平系梁、墙体拉结筋等与主体结构的拉结采用钢板（或角钢）、胀锚螺栓固定时做法为：钢板为6mm厚（角钢采用50×50）Q235钢，胀锚螺栓为M6、M10、M12，型胀锚螺栓。构造柱、抱框、水平系梁的混凝土强度等级除注明者外为C20。1）、构造柱胀锚螺栓与上部梁、板及下部楼面板的连接见下图：2）、水平系梁与结构墙、柱的连接见下图：3）、构造柱与填充墙连接见下图：应先砌墙后浇柱，马牙槎先退后进。4）、填充墙拉结筋设置填充墙沿高度每500600mm设通长26（墙厚300时为3根）拉结钢筋，在与填充墙相连接的剪力墙或柱上采用胀锚螺栓固定的方法，钢板为6mm厚Q235钢板，胀锚螺栓为M6YG！型胀锚螺栓。见下图:4.3.3、植筋法拉结构造施工构造柱、水平系梁、墙体拉结等的设置同胀锚螺栓法的设置原则及尺寸，只是钢筋与主体结构的锚固采取植筋锚固。（1）、构造柱、水平系梁、墙体拉结筋等的设置与主体结构的拉结采用植筋时做法如下:由植筋单位提供相关技术文件及施工现场的技术指导工作，材料选用采用JCT-1型植筋胶或JCT-5型注射式植筋胶，或JGN型植筋结构胶，并配备钻孔机械、清孔工具等。植筋的施工温度范围：50C500C，本工程结构混凝土强度等级为C30、C35，主要植筋规格为6.5、10、12、14。（2）、植筋胶力学性能及植筋主要技术参数如下表：植筋胶力学性能一览表序号项目单位试验结果备注1轴心抗压强度Mpa104.32弹性模量Mpa14603襞裂抗拉Mpa11.24拉伸剪切强度Mpa2.7砼试件开裂5抗拔粘接力KN35.7砼试件开裂6稠度cm5.37表观密度Kg/m320708抗压强度Mpa116.09抗折强度Mpa3410软化系数抗压:0.95抗折:1.03泡水48小时湿强度/干强度JCT植筋技术参数一览表序号钢筋直径（mm）钻孔深度（mm）钻孔直径（mm）破坏力（KN ）16.590107210、1501418312（二级钢筋）1801637JGN植筋技术参数一览表序号钢筋直径（mm）钻孔深度（mm）钻孔直径（mm）破坏力（KN ）16.5741072101
