李沧区体育训练基地市政外配套排水工程施工组织设计.doc

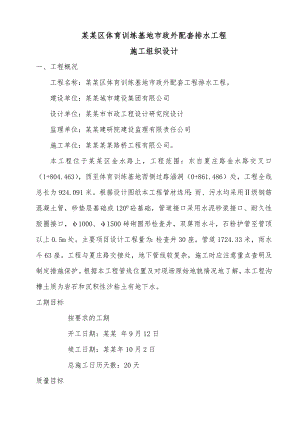

某某区体育训练基地市政外配套排水工程施工组织设计一、工程概况工程名称：某某区体育训练基地市政外配套工程排水工程。建设单位：某某城市建设集团有限公司设计单位：某某市市政工程设计研究院设计监理单位：某某建研院建设监理有限责任公司施工单位：某某某某路桥工程有限公司。本工程位于某某区金水路上，工程范围：东自夏庄路金水路交叉口（1+804.463），西至体育训练基地西侧过路涵洞（0+861.486）处，工程全线总长为924.091米。根据设计图纸本工程管材选用：雨、污水均采用级钢筋混凝土管，砂垫层基础或1200砼基础，管道接口采用水泥砂浆接口、耐久性胶圈接口，1000、1500砖砌圆形检查井，双箅雨水斗，石粉护管至管顶以上0.5m处。主要项目设计工程量为：检查井30座，管道1724.33米，雨水斗63座。工程与夏庄路交接处，地下管线较复杂，施工时应注意重点查明及制定措施保护。根据本工程管线位置及对现场原始地貌情况地了解，本工程沟槽土质为岩石和沉积性沙粘土有地下水。工期目标按要求的工期开工日期：某某 年9月12日竣工日期：某某年10月2日总施工日历天数：20天质量目标 达到合同要求： 合格安全文明施工目标 无重大伤亡事故，。创造“两型五化”文明工地。 本方案主要编制依据：工程设计图纸及说明、市政排水管渠工程质量检验评定标准、给水排水管道工程施工及验收规范等国家现行有关规范、标准、工程现场摸底情况等。二 施工总方案 1施工前准备工作和施工人员组织安排：1.1施工准备工作组织有关人员进行图纸会审，对施工现场状况及周边环境进行全面调查研究，制定详细的施工方案和各工序的具体施工方法及质量保证措施，对施工现场布置和材料堆放进行科学设计，制定切实可行的施工组织设计。1. 2组织施工人员安排 我们将组织专门的项目部承担本工程施工，选派具有丰富施工经验的骨干担任项目经理，其他技术、施工人员也选派精兵强将，确保工程顺利进行，具体详见施工管理网络图。2、施工计划安排2. 1施工总计划安排由于该工程工期短（施工总日历天数为20天），各工序应交叉作业，相互协作，统一接受项目部的安排。在施工前根据实际情况，制定出切实可行的具体施工方法，这样既能提高各段施工队伍的积极性，又能充分发挥项目部的组织协调作用，使工程在预定工期内保质保量完成。为保证工期，本次施工将投入三支具有丰富施工经验的排水施工专业队伍，分三个施工段同时平行施工。第一施工段：夏庄路馨苑小区大门以东（污23污30），设计有300、400、500、600、800管道，共计396.90m（不含雨水斗支管），1000、1500砖砌检查井16座，雨水斗15个（双箅），管道最大埋深为3.68m，沟槽范围内地下管线较复杂（电力、天然气、热力、通讯、自来水等），沟槽土质为粘性土或砂土且含有地下水。第二施工段：馨苑小区大门以西热电厂北门（污15污23），设计有300、400、500 、600管道，共计601.90m（不含雨水斗支管）, 1000检查井共18座，雨水斗19个（双箅），沟槽最大挖深为3.46m，污水管道穿越暗渠1处，沟槽多为粘性土或砂土且含有地下水，部分为石方，经现场察看，施工周围地下有天然气、自来水、热力等管线。第三施工段为：热电厂北门施工起点（污1污15），设计有300、400、500 、600管道，共计784.04m（不含雨水斗支管）, 1000检查井30座，雨水斗31个（双箅），管道最大埋深为3.00m，管线穿越暗渠2处，沟槽多为石方，经查沟槽南侧地下有天然气管线一道。2. 2临时设施规划为确保施工不扰民，不干扰交通，沟槽开挖采用半幅路面封闭施工，道路留有半幅车道，方便车辆通行，确保施工安全，使施工现场整洁美观，施工现场垃圾随产随清，土方全部随挖随外运。在施工危险段设置护栏及有效的警示标志牌。在管线沟槽的两侧，按要求设置护栏围挡，夜间设置红色警示灯，保证行人及车辆安全。在施工路段的两端，设置施工标志牌及安全警示牌、车辆通行导向牌等。2. 3工程办公室及宿舍本工程施工项目部现场设项目部办公室、工人宿舍采用施工现场就近搭建活动板房，为工程施工创造良好的条件。根据施工进度计划安排的需要，共需搭建临建房屋10间（5m*3m*10间）。2. 4施工及生活用水电施工用水电就近借用附近有关单位水源 、电源。生活用水由市场购进。三 主要施工工艺及质量控制措施施工工艺流程如下：测量放线-人工开挖探沟人工配合机械开挖沟槽、土方外运-管道基础-管道安装-检查井砌筑-石粉护管-闭水试验-沟槽回填夯实、雨水支管安装、雨水斗砌筑-竣工清理3.1施工测量3.1.1测设施工控制桩在施工时由于中线上各桩要被挖掉，为了便于控制中线，需要加设控制桩。利用V字型距离交会法控制井位，待沟槽完成后再返回。3.1.2水准点加密根据建设单位提供的水准原点高程，为施工过程中引测高程方便精确，将复测过的水准基点设于道路沿线附近牢固的岩石上或永久性建筑上，每隔50m增设一个临时水准点。3.1.3测设坡度钉为了标明沟槽开挖的深度，在坡度板上标出高程位置。根据附近的水准点用水准仪测出中心线上各坡度板板顶的高程，计算出与管底设计高程之差，得到下反数，然后在坡度立板上钉出坡度钉。3.2沟槽开挖根据工程所处位置及对环境情况的调查，本工程管道沟槽污1污15段，多为岩石层，污15污30段，多为含水砂粘土层，工程下游为居民区，上游在建居民区。沟槽南侧距管线1-3m处，顺向铺有天然气管道一条，不利沟槽石方爆破施工。因此，本工程沟槽开挖，石方部分选用冲击锤配合挖掘机及人工开挖；下游采用108钢桩密排、5cm挡土木板密设、48钢管横向支撑支护，部分采用沙袋围堰，沿槽底设排水沟（深20cm）、每15m设积水坑集水(0.5m*0.5m*0.5m深)，75潜污泵排水。沟槽挖土方全部外运，回填时，外购黄沙夯填。本工程管道位于原建道路上，施工前，组织有关人员对其他管线和地下构筑情况进行调查，作出相应标记。对与管道施工有冲突的地方，及时与有关部门取得联系，采取相应的解决措施，确保施工及原有设施的安全。根据测绘院提供的桩点，放出管道中线，经过监理、甲方验线合格后，撒出放坡后沟槽顶口开挖灰线。并在灰线外侧每隔10m设一处高程控制桩。施工时，开挖前必需由人工挖探坑、探沟，明确地下管线后，再用机械开挖，地下管线较复杂处，采用人工开挖，防止损坏原有设施。挖土方后，自卸车外运。沟槽放坡系数为：根据开挖后的沟槽土质，按规定放坡。 开挖时基底预留20cm，人工挖至基底标高，以免扰动天然地基，人工配合挖掘机进行削坡，使边坡坡度符合设计施工安全要求，测量员随时抽查基底标高，以免出现较大误差，影响施工效率。对于地基及边坡不稳定处，及时通知监理尽快处理。3.3石方段破碎施工方案按业主提供的图纸，书面提出的技术要求及现场条件，编制施工方案。因本工程石方段南侧道路，距设计管道沟槽边2-3m处，铺有原建煤制气管道一条，不利沟槽石方爆破施工。因此，本工程沟槽开挖，沟槽石方部分选用冲击锤配合挖掘机及人工开挖；沟槽开挖控制要点：槽底高程： 300mm槽低中心线每侧宽度: 不小于规定沟槽边线: 不小于规定3. 4管道基础施工沟槽清理完毕，经质检人员检查合格，报监理工程师验收通过后，按设计要求进行砂垫层基础或1200砼基础施工。砼基础采用架管安装管道，砼现场机械搅拌，机械振捣,一次性砼浇筑的方案施工。3. 5管道安装遵循“施工安全，操作方便”的原则进行施工。3.5.1钢筋混凝土管道采用机械吊装人工进行安装。 3.5.2施工过程中应做到：无出厂证明和合格证、备案证的材料一律不得入场。对于已进场的材料，收料员应逐件进行检查，作出标记（合格品：绿色；不合格品：红色）并分堆码放，发现不合格材料立刻清离施工现场，并做好清场记录，说明去向。3.5.3针对本工程的特点，进入工地的管材，由专人指挥合理安排卸管地点，以减少现场倒运及妨碍交通，确保施工现场整洁、文明施工。3.5.4管道安装前应对管道基础施工质量进行检查，对于不符合要求的施工段及时处理。 3.5.5管道安装时设有专人指挥，所有工作人员均应集中精力，听从指挥，并注意周围架设物及行人、车辆等，确保施工安全。3.5.6 安装管道时通过设置的坡度板控制高程及中心线。管道安装稳定后，用砖从两边卡牢，每支管不少于2处，防止管子滚动并及时进行石粉护管施工。控制要点：中线位移 15mm 管内底高程 ± 10mm 相邻管内底错口 ±3mm3.6检查井砌筑检查井在管道就位后既可准备施工。所用砂浆、砖必须符合规定，砌筑用砖，施工前应充分湿润至饱和面干状态，并不得有干心现象。混凝土基础面应冲刷干净，放出墙壁基线。砌筑时应上下错缝，内外搭接，井内踏步应横平竖直，左右错开，在砌筑时用砂浆埋固，不得事后凿洞补装。井身部分随时掌握尺寸，在管顶上砌砖券时认真施工，确保砖券稳固，施工中井底基础和管道基础同时浇注，流槽与上下游管道底部接顺。控制要点：井身直径偏差： ±20mm井盖高程偏差： ±10mm流水底高程差： ±10mm3.7石粉护管管道安装完毕后应及时回填石粉，回填时将槽内草袋等清除干净，槽中如有积水应先排除，不得带水回填，回填石粉不得含有碎石、石块等，沟槽回填时，管道两侧应同时回填，防止滚管或管道移位。管顶以上回填50cm石粉后进行下一道工序。3. 8、污水管道闭水试验按GB50268-97执行。允许渗水量 Q=1.25*D1/2 30021.62m324h.km24h.km) 40025.00 m3/(24h.km) 3. 9沟槽回填沙土石粉以上部分采用石粉回填分层夯实，每层不得超过30cm，夯实采用汽油夯夯实，井室等附属结构的回填同时进行，人工夯实。要特别注意检查井周围的回填密实度，防止检查井四周出现虚填现象。3. 10竣工清理 当管道铺设完毕后，及时回填沟槽保证车辆通行及施工现场整洁，清理现场的土石方及材料，达到工完、料净、场地清。四 、工程质量保证措施4. 1、由项目经理担任总负责，参加施工的施工队长及工程技术负责人抓质量。责任到人，层层把关。4 .2、建立健全各种质量管理制度，配备专职质量管理人员，完善管理规定，认真自检，搞好质检资料。严格执行国家有关规范，特别是强制性规范的规定。4. 3、 执行全面质量管理制度，推行目标管理，达到责 权 利相统一，按实际成果实行奖罚。4. 4、 加强检测检验工作，实行工地现场检测与专业试验室相结合的检测方法。对原材料、成品、半成品、配件等，必须“三证”齐全，做到不合格的原材料、设备、配件坚决不准用于工程。4. 5、 推行质检，监理，监督检验签证把关措施，对材料设备及每道工序实行自检，下道工序检验上道工序，监理检，联合检，随时检，严把质量关。4. 6、 所有参加施工的人员，都必须经过技术培训，切实掌握技术标准，有关规定和要求，懂工艺及规程，会操作，达到“应
