机房施工技术标.doc

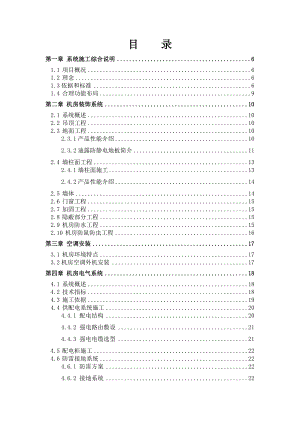

目 录第一章系统施工综合说明61.1 项目概况61.2 理念61.3依据和标准61.4 合理功能布局9第二章机房装饰系统102.1 系统概述102.2 吊顶工程102.3 地面工程102.3.1产品性能介绍102.3.2迪露防静电地板简介112.4 墙柱面工程132.4.1墙柱面施工132.4.2产品性能介绍142.5 墙体142.6 门窗工程152.7 加固工程152.8 隐蔽部分工程152.9 机房防水工程152.10 机房防鼠防虫工程16第三章空调安装173.1 机房环境特点173.2机房空调外机安装17第四章机房电气系统184.1 系统概述184.2 技术指标184.3 施工依据194.4 供配电系统施工204.4.1 配电结构204.4.2 强电路由敷设214.4.3 强电电缆选型214.5 配电柜施工224.6 防雷接地系统224.6.1 防雷方案224.6.2 接地系统224.6.3静电释放系统23第五章综合布线系统245.1 系统概述245.2 布线必要性245.3 系统施工245.4 布线产品介绍26第六章机柜系统286.1 机柜布局及需求分析286.2 系统施工286.3 神州机柜特点286.4 神州机柜具体性能及相关参数：28第七章机房搬迁实施方案307.1机房搬迁概述307.2搬迁规划307.2.1 实施流程：307.2.2 详细实施方案317.2.3 实施流程：317.2.4 目的机房的要求327.2.5 迁移实施前期准备327.3搬迁实施计划407.3.1 项目组织人员确定407.3.2 质量保证措施417.3.3 分工界面417.3.4 备件备品437.3.5 应急处理437.3.6 搬迁时间安排44第八章设备清单45第九章施工组织509.1工程管理制度509.1.1项目经理负责制509.1.2工程例会制度509.1.3工程业务联系单制度519.1.4工程业务情况报告制度519.1.5现场工程师督导制度519.1.6图纸及文档标准化管理制度519.1.7工程物料管理制度519.2工程项目部管理529.2.1项目组织机构设置原则529.2.2项目部的任务529.2.3工程项目部的职责539.3工程技术文件管理549.3.1项目合同管理549.3.2项目设计文档管理549.3.3项目竣工文档管理549.4现场施工管理559.4.1进场准备559.4.2设计交底559.4.3劳动组织准备559.4.4施工队伍管理569.4.5施工管理569.5材料管理569.5.1采购计划569.5.2材料运输569.5.3材料报验进场579.5.4仓库存储管理579.6施工现场布置管理589.6.1环境保护、节水、节电589.6.2机具设备管理589.7人力计划及保证措施599.7.1项目施工组织网络图599.7.2岗位素质要求、分工599.8岗位职责619.8.1项目经理职责619.8.2项目技术负责人职责629.8.3项目质检员职责629.8.4项目施工员职责629.8.5项目安全员职责639.9劳动力调配计划表649.9.1现场服务计划表649.9.2劳动力投入计划表649.10进度管理659.10.1工期目标659.10.2设备、材料进场计划659.10.3保证工期的施工措施659.10.4进度控制的方法659.10.5实施施工进度计划的动态控制669.10.6保证按时开工措施669.10.7技术保证措施669.10.8施工组织保证措施679.10.9以质量保证进度措施679.10.10后勤保障措施679.10.11特殊情况施工措施或赶工689.10.11赶工计划及措施689.11质量管理689.11.1质量目标689.11.2质量保证技术措施689.11.2.1实施全过程质量管理689.11.2.2人员培训699.11.2.3物资管理699.11.2.4技术规范709.11.2.5质量检验719.11.2.6文件和资料管理729.11.2.7加强材料、设备质量管理739.11.2.8质量检查与监督739.11.2.9物资质量保证体系749.11.3工程质量管理保障体系749.11.3.1项目经理制度759.11.3.2工程物料管理制度759.11.3.3工程维修中心制度769.12安全生产、文明施工管理769.12.1安全施工目标769.12.2施工基本原则769.12.3安全、文明施工保证体系779.12.3.1安全、文明施工保证体系组织架构779.12.3.2建立、健全和严格执行各项安全管理制度779.12.4施工安全保证措施789.12.4.1安全管理的基本原则789.12.4.2安全生产制度799.12.4.3安全生产保障体系809.12.5安全生产实施措施809.12.6安全教育制度849.13文明施工管理889.13.1文明施工管理计划889.13.2文明施工保证措施899.14环境保护措施909.15售后服务承诺919.16培训承诺929.17项目管理机构95第十章图纸96第一章 系统施工综合说明1.1 项目概况 本系统机房主要是中心主机房。机房主要为电子信息设备提供运行环境的场所。整个工程项目主要包括：机房装修装饰系统、机房供配电系统、接地系统、防雷及防静电系统、综合布线、机房搬迁等项目。涉及机房深化施工、设备采购与供应、装修施工、设备安装和调试、各系统的集成，人员培训和售后维护服务等部分。机房工程的施工要注重各系统之间的融合、节能与安全。为保证机房网络和主机服务器等精密设备能安全、稳定、可靠的运行，此次机房施工实现的功能指标以GB50174-2008电子信息系统机房施工规范（以下简称“规范”）为依据，原则上遵循规范中的B级电子信息系统机房施工要求,部分因场所等条件有限制的，参考了C级要求；其次，机房是由十多个分系统组成的综合性工程，因此我们施工过程中从多元系统性的角度考虑。1.2 理念随着计算机及网络技术迅猛发展、信息化时代的到来，各行各业信息化建设势在必行。美国可用性研究中心将信息时代的企业运营可用性界定为四个层面的工作，从人员管理的可用性，到工作流程的可用性，到IT信息技术的可用性，而最基础的一层是网络环境的可用性，即NCPI（网络关键物理基础设施-也就是我们常指的计算机机房工程）。NCPI是机房中与IT系统紧密相关的、关键的一部分，是由基础建设、电力供应、空气调节、制冷系统、消防系统、监控系统、系统管理服务等部分组成。我公司机房工程为客户所提供的施工方案将本着节省能源和保护环境、全面的安全保障、智能化系统设施和建筑过程、结构的和谐共存、降低设备运行开销、提高性能价格比，强调可操作性和可维护性为建设原则。1.3依据和标准机房工程施工依据的国家标准及行业标准（1）GB50174-2008电子信息系统机房规范（2）GB50311-2007综合布线系统工程规范（3）GB50052-95供配电系统规范（4）GB50343-2004建筑物电子信息系统防雷技术规范（5）GB/T50314-2000智能建筑标准（6）GBJ16-87建筑防火规范95修订（7）GBJ116-92火灾自动报警系统规范（8）BGJ84-85自动喷淋灭火系统规范（9）GB50045-95高层民用建筑防火规范（1999年版）（10）50166-92火灾自动报警系统施工验收规范（11）GBJ19-87采暖通风和空调调节规范（12）TJ15-74室内给水排水和热水供应设范（13）GBJ115-87工业电视系统工程规范（14）GB50193-94民用闭路监视电视系统工程规范（15）GA/T75-94安全防范工程程序与要求（16）GB/T50312-2000建筑与建筑群综合布线系统工程验收规范（17）EIA/TIA-568A商用建筑线缆标准（18）EIA/TIA-569商用建筑通信通道和结构空间布线标准（19）ISO/IEC11801-95信息技术互联网国际标准（20）EN50173通信布线系统信息技术欧洲标准（21）GB/T7427-87通信光缆的一般要求（22）GBJ42-81工业企业通信标准（23）GB5200-94工业企业通信地标准（24）GB6510-8630MHz-1GHz声音和电视信号的电视分配系统（25）GB11232-92电气装置安装工程施工及验收规范（26）GB50057-94建筑防雷施工规范（2000年版）（27）JCJ/T16-92民用建筑电气施工规范（28）GB/T2887-2000电子计算机场地通用规范（29）GB9361-93计算站场地安全要求（30）GB6650-86计算机房活动地板技术条件（31）GB50222-95建筑内部装修防火规范（32）GB2887-89计算机场地技术条件（33）GB50263-97气体灭火系统施工及验收规范（34）GB50034-1992工业企业照明标准（35）GBJ79-85通讯接地规范（36）GBJ54-83低压配电装置及线路规范以及业主方针对机房各个方面的需求分析；以上提供的技术文件中所列的施工、验收的国家规范如有停用或废止的，应以相应的最新版本为准。机房的环境技术指标：1、供电系统电压变动范围380V/220V±5%频率变化范围50HZ±0.2波形失真率±5%2、机房环境要求（B级）采暖通风与空气调节规范（GB50019）建筑防火规范GB50016电子信息系统机房规范（GB50174-2008）开机时：温度 23±1 变化率<5/h 不得凝露湿度 40%-55%停机时：温度 5-35 变化率<5/h 不得凝露湿度 40%-70%尘埃(粒径0.5微米)<18000粒/升磁场干扰环境场强800A/M3、照明度要求普通照明：机房区照度应大于等于500LUX外，值班监控室的照度应大于等于500LUX。中心机房应无眩光。应急疏散照明：照度应大于等于5LUX。4、地线系统交流工作接地、安全工作接地、直流工作接地电阻1防雷接地电阻11.4 合理功能布局机房建设方案的施工应把握业主所在行业特点，秉承建设方对机房施工方案的要求，不但创造一个满足计算机系统的安全可靠、正常运行，延长设备使用寿命，提供一个符合国家各项有关标准的优秀的技术场地；还要
