朱集矸石井基岩段施工模板安装.doc

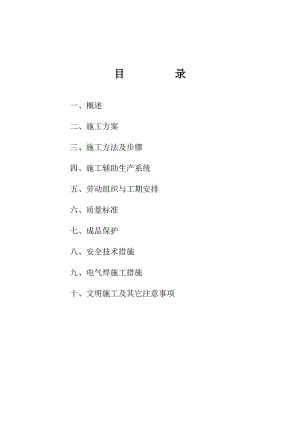

目 录一、概述二、施工方案三、施工方法及步骤四、施工辅助生产系统五、劳动组织与工期安排六、质量标准七、成品保护八、安全技术措施九、电气焊施工措施十、文明施工及其它注意事项矸石井井筒金属整体模板安装安全技术措施一、概述 根据施工计划和实际施工情况，矸石井即将开始基岩段施工，为了确保正常生产，需要在井下安装整体金属模板，其主要特征为：该模板为窗口式整体金属移动刃角模板，窗口为活页插销式。模板有效段高3.6m（分段，上段2.5米，下段1.1米），直径为8360mm。为确保施工安全，特编制本措施。二、施工方案 利用钩头下放，模板绳夺钩；先安装刃脚，再安装模板，每块模板在地面组装成3.6米，整体下放。下放模板采用直径为18.5mm的钢丝绳绳鼻。三、施工方法及步骤（1），首先将迎头放刃角处找平。（2），按照设计图纸，在井口地平上，先将大模和刃角编号。（3），利用装载机，按照编号将刃角分别吊运到井口，利用主、副提绞车分别送到迎头，利用模板悬吊绳进行夺钩，组装成一个整体。（4），利用水准仪和井筒中心线将刃角操平找正。（5），模板组装时，从模板伸缩缝往两侧分别组装，模板的吊运和下放方式同刃角的吊运和下放一样。模板放在刃角上进行组装。（6），刚组装的模板必须用5吨拉子生根在吊盘上留好。模板组装到一定位置后，及时将对应的模板悬吊绳固定好。（7），模板组装时螺栓不要拧得太紧，留有一定调整余量。（8），模板找正：将组装成整体的模板吊起，利用水准仪和井筒中心线检查模板的水平度和垂直度。直到符合规范要求，然后拧紧连接螺栓。 四、施工辅助生产系统1、稳车及绞车全面检查，确保运行正常。2、安装用工器具、材料、劳保用品备齐。五、劳动组织与工期安排1、劳动组织机电修人员8名，其它辅助人员12名。2、工期安排计划工期8小时。 六、质量标准1、模板半径为4130，相对尺寸偏差1030，段高为.6米。2、两块模板上下口错动不得超过。3、悬吊点与设计位置偏差±3；4、模板垂直度不超过.。5、组装后模板应上下对照中心线，误差控制在。6、各部螺栓紧固，施工中指定专人负责，施工人员各负其责，按设计要求施工，确保安装质量及施工安全。七、成品保护1、模板组装完毕后，应有专人对模板进行检查和清理。2、模板安装时，不得发生强力装配。3、施工期间脱模时，应检查模板的悬吊点及钢丝绳，发现异常应及时处理。八、安全技术措施1、施工前要认真学习本措施，让每位职工都了解作业中应该注意的安全事项和施工方法；将施工中所使用的设备和工具进行全面检查和检修。确保施工人员和设备的安全。2、在整个吊卸过程中，必须有专人负责指挥，必须有一名项目副经理跟班。3、登高作业人员必须佩戴保险带，并生根于牢固处，做到高挂低用，使用的工具、材料要系留可靠。4、高处作业时，使用工具不准抛丢，应系绳吊上吊下。5、各施工人员必须严格遵守本施工措施，不得违章作业。6、起吊时信号必须明确，操作人员听准信号后方可起吊。7，夺钩和利用绞车提升或下放构件时，必须提前通知绞车房，让绞车司机心中有数，必须开慢车。8，提升或下放构件时，信把工必须将构件稳好才能发开车信号。上下吊盘喇叭口和封口盘井盖门处必须设有专人看管，严防构件撞击吊盘及封口盘。9，井下进行夺钩时，人员严禁站在物件有运动趋势的一方，严防物件撞伤施工人员。10，入井人员必须遵守入井的各项规章制度。特殊工种人员必须持证上岗。11起吊时，起吊物及主、副钩喇叭口的正下放严禁有人。12，起吊索具要详细检查，且全系数不得小于7.5。安全系数校验：每块模板最重2.1吨，直径18.5mm钢丝绳的破断拉力为16.9吨，故安全系数n=16.9/2.1=8.057.5符合要求。13、信号工必须集中精力，目迎目送物件通过责任段。14，施工过程如使用电气焊，必须严格遵守电气焊操作安全措施。九，电气焊操作安全措施1， 施工人员必须持证上岗。必须佩戴必须的劳保用品。2， 施工人员必须认真学习本措施，严格按照措施施工。3， 施工人员严禁酒后入井，严禁在施工现场嬉闹。4，气焊设备入井前，必须检查氧气瓶和乙炔瓶是否漏气，气带、表和割据是否完好，乙炔安全回火装置是否齐全完好。5，氧气瓶和乙炔瓶不得同吊桶入井，且在吊盘上的间距不得小于5米，气瓶与施工地点的间距不得小于5米。6，氧气瓶和乙炔瓶必须放置稳当，且乙炔瓶不得躺倒使用。 7，使用电焊机时，电焊机的接线必须正确规范。电源必须使用中性点不接地系统。8，使用电焊时，地线必须直接与被焊件直接连接。焊机必须放在干燥且通风良好的地方。有淋雨时，必须将电焊机盖好，施工人员必须戴绝缘手套。9，施工现场不得有任何易燃易爆物品。10，施工现场必须有可靠的灭火器材水、黄沙或灭火器2个。施工人员必须会正确的使用灭火器材。11,使用电气焊前，必须由专业瓦斯检查员提前检查施工点瓦斯的浓度，瓦斯浓度超过0.5%严禁施工。整个施工过程必须有瓦斯检查员在场，时刻关注瓦斯的浓度。确保施工安全。12，在施工过程中，必须及时用水将焊渣浇灭，严防烫伤人员和火灾的发生。13，施工完毕后，要及时洒水清理现场，观察一小时，确认无任何隐患后方可离开。确保安全和文明施工。10，文明施工及其它注意事项1、模板组装时，应严格按照编号进行，以免造成返工2、模板与悬吊绳连接后，应有专人检查，在确保安全的情况下，方可使用3、模板应经常涂油保护4、班前严禁喝酒，一旦喝酒禁止上岗。5、工作之余要休息充足，班中保持旺盛精力，工作积极主动，禁止嬉戏打闹。6、提升及下放物件时，应设专人哨声指挥，不应大吵大嚷。7、施工中所使用的工器具应妥善保管， 不得随手乱扔，下班前应清点找齐。8、施工中所使用的材料应集中存放，妥善保管。9、施工完毕后要及时清理现场，必须做到工完料净场地清，确保文明生产。
