朱家堰大桥施工组织设计.doc

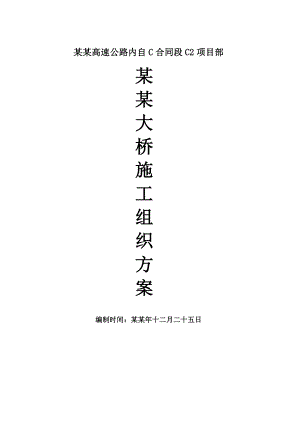

某某高速公路内自C合同段C2项目部某某大桥施工组织方案编制时间：某某年十二月二十五日K140+428某某大桥施工方案一、 编制依据为保证最好、最快的完成本项目、保证各项施工措施能顺利实行，在编制施工组织计划时主要根据以下几点进行编制：招投标文件、合同文件和施工图设计文件1、内江境TJ-C合同段招投标文件；2、合同文件；3、内江境TJ-C2合同段施工图设计文件；4、补遗通知书；公路工程设计规范、施工技术规程、实验规程、标准等1、公路桥涵施工技术规范（JTJ041-2006）；2、公路工程技术标准（JTGB01-2006）3、公路工程质量检验评定标准（JTG F80/12004）；4、公路工程水泥混凝土试验规程（JTG E30-2005）5、水泥胶砂强度检验方法（ISO法）（GB/T 17671-1999）6、水泥压蒸安定性试验方法（GB/T 5224-2003）7、水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T 5224-2003）8、水泥细度检验方法（GB/T 1345-2005）9、普通混凝土配合比设计规程（JGJ 55-2000）10、砌筑砂浆配合比设计规程（JGJ 98-2000）11、金属拉伸试验方法（GB/T 2651-2008）12、钢及钢产品力学性能试验取样位置及试样制备（GB/T 2975-1998）13、金属材料弯曲试验方法（GB/T 232-1999）14、焊接接头冲击试验方法（GB 2650-89）15、焊接接头拉伸试验方法（GB/T2651-2008/IS04136：2001）16、钢筋机械连接通用技术规程（JGJ 107-96）17、公路工程施工安全技术规程(JTJ076-95)18、混凝土外加剂（GB50086-2001）项目管理体系、管理办法、管理标准1、GB/T19001-2000 质量管理体系2、GB/T24001-2004 环境管理体系3、GB/T24001-2004 职业健康安全管理体系4、2007.1 四川路桥工程项目管理办法5、2007.1 四川路桥工程项目管理标准二、 工程概况1、拟建的成自沪（成都自贡泸州）高速公路地处川南腹地城市群区域，位于四川省的成都市、眉山市、内江市、自贡市和泸州市境内，主线在K140+428附近跨越一条小沟，设计流量Q1/100=99.87m3/s，该处设某某大桥通过。某某大桥孔跨布置为4-25m，两侧为肋板式桥台，桥梁起讫里程为K140+375K140+481，上部结构均采用L=25m装配式预应力混凝土简支T梁，T梁高h=1.7m。下部结构采用园柱式桥墩接桩基础，桩基长度最长11.0m。设计桩长：0号桥台桩基0-10-8号长度为10.00m，桩径1.2米；1号桥墩桩基1-11-4桩长为10.50m，桩径1.5米；2号桥墩桩基2-12-4桩长为11.00m,桩径1.5米；3号桥墩桩基3-13-4桩长为10.00m,桩径1.5米；4号桥台桩基4-14-8桩长为14.00m, 桩径1.2米。本桥位平面位于R=3000米的圆曲线内，位于坡度为-0.34%的直坡段上。2、主要工程项目数量：见后附表 项目 工 程 材 料 单位 上部结构下部结构合计 预制 箱梁现 浇 横梁及 湿接缝桥面系小计桥墩桥台桥面铺装盖梁（含挡块和垫石)墩柱系梁桩基础小计背墙、耳墙、垫层台帽（含挡块和垫石)承台基础小计混 凝 土 C50m3891.2134.4175.21200.81200.8 C30201.3116.847.4365.568.08106.4202.4226.6603968.98 C25223223223防水层 242024202420钢铰线 s15.24t27.80427.80427.804波纹管 D内=100mm m294829482948锚具 M15-8240240240普通钢材 R235钢筋t35.48742.53360.92.21.62.87.50.413.964.3754.4036 HRB335钢筋167.9222.7190.6230.213.3414.662.17.3918.5421.7524.9272.6325.32 D10冷轧带肋钢筋焊接网27.0427.0427.04支座 GJZF4 350×350×63块101010 GJZ 350×350×63303030 A3钢材 t5.285.285.28 5mm橡胶板 116.8116.8116.8伸缩缝80型m/道48.4/448.4/448.4/4桩基 150m/根126/12126/12126/12桩基 120m/根192/16192/16192/16桩基检测管57×3.5mmm14414421621636070×6.5mm111.921.922.92挖基土方（无水）m3119118.5506506624.5回填土方m371.171.1303.6304374.7三、 工程施工进度计划为确保项目部今年年度目标的实现，该桥计划总工期为434天，计14个月零14天。计划某某年1月4日开工，某某年3月4日全桥竣工（包括桥台背和路基同步回填）。施工中突出重点，各分项工程采取平行流水配合作业施工。现将具体施工安排如下：1、施工准备修建施工临时设施，安装调试施工机具及标定，进行施工测量及复核测量资料，做好材料的储存和堆放，做好开工前的试验检测工作，编制施工组织设计，建立健全质量保证体系。时间：某某年12月20日某某年1月4日。2、人工挖孔灌注桩放出中心桩位，定出开挖线，人工逐层开挖，护壁、清孔、终孔检查，制作安装钢筋骨架，混凝土浇筑。时间：某某年1月4日5月4日。3、墩柱（系梁）及承台施工定出墩柱中心，搭设支架，制作安装钢筋骨架，架设安装模板，安装预埋件，混凝土浇筑，混凝土养生。时间：某某年4月4日7月4日4、盖梁及台帽施工支架的制作及安装，模板的制作及安装，钢筋的制作及安装，安装预埋件，混凝土浇筑，混凝土养生。时间：某某年5月4日9月4日5、装配式预应力砼简支T梁预应力简支T梁预制场设在主线K140+360K140+200段内，场地的平整及台座施工，轨道铺设及龙门架安装，简支T梁的预制。时间：某某年6月4日某某年10月4日。6、桥梁上部构造简支T梁安装、湿接缝施工、桥面铺装、防撞护栏，中央分隔带，防水层，搭板，伸缩缝。时间：某某年9月4日某某年1月4日。7、桥台背土回填内容：桥台背过渡段回填。时间：某某年1月4日某某年3月4日。施工进度计划图表1附后四、物资材料供应、运输情况1、卵石、砂砾石、细砂、中粗砂供应采用宜宾市罗龙砂石场粗砂，料场距离该合同段主线170公里左右。采自贡市大安区鑫盛达砂石场机制砂，料场距离该合同段主线70公里左右。2、水泥水泥主要采用内江市重龙山水泥厂生产的水泥，该厂可生产各种规格普硅、矿渣水泥，距离该合同段主线2540公里左右。3、人工轧制碎石料场位于自贡市大安区鑫盛达砂石场，距离该合同段主线70公里左右。4、钢材钢材主要选用威远钢厂生产的钢材，从厂家至工地使用点利用威远到荣县公路和当地机耕道运输。主要材料用量计划表3附后五、本项目施工组织机构设置 施工组织机构设置见图一 <<某某高速公路内自C合同段C2项目经理部组织机构图。六、 施工方案及施工工艺本桥采取两个作业组平行作业，一组施工桥台，一组进行箱梁的预制，下部构造完工验收后即可进行梁的安装和桥面铺装等作业。（一）、施工方案本桥梁下部构造基础为桩基础，桩基按直径划分有1.2米、1.5米为人工挖孔桩，设计桩基总长为318米，结合本桥实际地质情况：表土为粘土，以下分别为泥岩和砂岩为主，我部桩基拟采用人工挖孔施工，桩基采用人工挖孔桩，人工配合风镐或人工爆破进行开挖。桥台和桥墩墩柱，主要采用人工配合吊车施工。系梁、肋板、盖梁采用大块钢模板施工，墩身采用2米和3米节半圆定型钢模，砼水平运输采用砼罐车，垂直运输以汽车轮式起重机为主。上部构造为25m T梁，梁体采用集中预制施工，梁体安装采用双导梁架桥机架设。为保证混凝土施工质量，均采用500L以上强制式搅拌机进行集中拌合，混凝土运输采用混凝土运输车。（二）、施工方法（1）、人工挖孔灌注桩施工1）施工准备搞好三通一平，修通便道，架设电线，挖沟排水，清除桩基附近的杂草。施工前必须对导线点、水准点进行检查和核对，在保证桩点无破坏、松动和数据无误的情况下用于施工放样。施工前应对桩位坐标、各项高程数据进行仔细核算，准确无误后方可放线施工。用全站仪放出各桩基的中心桩位，然后定出桩孔的开孔线，在开挖前必须做好护桩，护桩采十字轴线固定在护壁上，井口采用砂浆砌标砖，且高出地面20-50cm,以防止土石杂物或地面水流入孔内。孔口四周挖排水沟，防止地面水流入，同时作好孔内渗水抽排准备。当准备工作完成后，立即向监理工程师申请开工，并完善开工申请报告。经监理工程师批准后，才能进行
