服务区给排水工程安装施工方案.doc

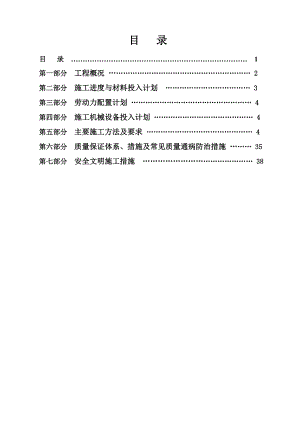

目 录 目 录 1第一部分 工程概况 2第二部分 施工进度与材料投入计划 3第三部分 劳动力配置计划 4第四部分 施工机械设备投入计划 4第五部分 主要施工方法及要求 4第六部分 质量保证体系、措施及常见质量通病防治措施 35第七部分 安全文明施工措施 38第一部分 工程概况一、概述工程名称：某某高速公路工程12标段服务区、收费站及收费广场给排水安装工程；工程地点：某某市某某县某某淀乡南淮淀村；建设单位：某某高速公路集团有限公司； 设计单位：某某市市政工程设计研究院；建设规模：由收费站A附属用房152，B管理用房960，C收费站室外工程（含收费站广场），E1服务楼南区4038，E2服务楼北区4038，F1服务区南区室外工程，F2服务区北区室外工程，G1服务区南区修理车间175，G2服务区北区修理车间175，以及加油站等共十几个部份组成，总建筑面积约9540。二、各单项工程安装工程施工内容及范围（一）各单项工程安装工程主要材质要求项 目单项工程室内室外给水中水消防排水热水给水中水消防排水雨水收费站管理用房管材：PPR管材：PPR（浅绿色）灭火器管材：PVC-U,立管为消音管薄壁不锈钢管收费站附属用房管材：PPR管材：PPR（浅绿色）灭火器泵房设备管材：PVC-U,立管为消音管收费站室外工程衬塑钢管球墨铸铁波纹管UPVC环形加筋埋地排水管停车服务楼（南北）管材：PPR管材：PPR（浅绿色）镀锌钢管管材：PVC-U,立管为消音管薄壁不锈钢管修理间（南北）管材：PPR管材：PPR（浅绿色）灭火器管材：PVC-U,立管为消音管加油站（南北）管材：PPR管材：PPR（浅绿色）灭火器管材：PVC-U,立管为消音管室外广场（南北）管材：PPR管材：PPR球墨铸铁承插口水泥管承插口 水泥管（二）施工范围的确定1、室外施工范围给水系统生活给水系统：从生活给水引入点（深水井）至标段单项工程室外第一检查井。中水系统：室外第一检查进到中水系统（含中水处理、管线）。消防系统：由泵房室外第一检查井开始至系统的室外管网及末端消火栓。排水系统生活污水及空调冷凝水排水系统：各单项工程室外排水系统由室外第一排水检查井开始，经化粪池、中水处理系统后达标后在进入中水管网系统回收使用。雨排系统：雨排系统通过收集井汇集到支管再到总管一直排到围墙的排水沟。2、室内施工范围：给水系统生活给水系统：从各单项工程室外生活给水管道引入至室内给水系统。中水系统：室外中水第一检查进到室内中水系统。消防系统：由泵房开始至系统的室内管网及末端消火栓。排水系统生活污水及空调冷凝水排水系统：各单项工程室内排水系统汇集进入室外第一排水检查井或化粪池止。第二部分 施工进度与材料投入计划根据施工组织设计总体进度计划，结合安装工程的特点，协调各工种的施工进度，制定本工程施工进度计划如下：第三部分 劳动力配置计划序号工种拟投入劳动力数量106天126天130天60天15天10天10天1水工2216141212112电工446121614143其他工人42626242221合计1082852524846第四部分 施工机械设备投入计划主要施工机械投入计划表序号机具名称规格或型号单位数量单台功率（W）备注1电动试压泵Y-350台121002手动试压泵台112003套丝机JZG-A100台115004手持电动机具批15打磨机J3G-150台41506勾槽机Y-100L2-4台230007开孔机Y-102L2-5台25008台钻G100L2-3台13009辘骨机Y-100A3台1300010380W大介机J3G-400台230011手提介机J2Q-A2台215012冲击钻J2G-100把615013手电钻J2G-B把415014挖掘机台2室外第五部分 主要施工方法及要求一、执行技术标准、规范建筑给水排水及采暖施工质量验收规范GB50242-2002现场设备、工业管道焊接工程施工及验收规范建筑防腐蚀工程施工及验收规范GB50212-2002建筑给水、排水设计规范GB50015-2003建筑设计防火规范GB50016-2006建筑灭火器配置设计规范GB50140-2005建设单位提供的有关要求及外部条件。建筑专业提供的平、立、剖面图纸。二、室内给排水设计技术要求（一）给水工程工艺流程：安装准备 预制加工 干管安装 立管安装 支管安装 管道试压 管道防腐和保温 系统通水 管道冲洗。1、水源本工程水源为深水井。其水质应符合生活饮用水卫生标准GB5749-2006的要求，否则需净化处理达标后方可使用。2、系统南、北停车服务楼、管理用房各给水为一个分区，采用变频泵加压供水，变频供水设备设置于给水泵房内，含供水泵2台（一用一备），变频控制柜一个，南北服务楼最高日生活用水量：43.0m3/d 6m3/h收费站管理用房日最高生活用水量3.6m3/d3、管材采用PP-R冷水塑料管（压力等级1.0MPa），热熔连接。4、试压管道安装完毕后，南、北停车服务楼给水管道打压0.75 MPa(管理用房给水管道打压0.6MPa)，经1小时后压力降不得大于0.05MPa；降压至0.3 MPa，稳压1小时，压力降不得超过0.03 MPa，做外观检查，以不渗不漏为合格。5、消毒给水管道验收前，应通水清洗。冲洗时，打开每个配水点的水嘴，不得留有死角，系统的最低点设泄水口，清洗时间控制在泄水口的出水水质与系统进水水质相当为止，冲洗时水流速度不宜小于2.0m/s。管道系统清洗完毕后，用含20-30mgA游离氯的清水罐满管道进行消毒，含氯水在管中应静置24h以上。管道消毒后，再用饮用水冲洗干净。6、给水水箱采用不锈钢装配置食品及生活水箱，南、北停车服务楼有效容积为6立方米（管理用房有效容积为2立方米），水箱进水由自动液位传感器、电磁阀控制进水，自动液位传感器输出信号联动深井泵进水；高水位停泵，底水位开泵。水箱玻璃管液位计、通气管、人孔、爬梯均为水箱自带。通气管口、溢流泄水管口均加装防虫丝网。（二）中水工程（停车服务区及广场）1、水源生活污废水作为中水水源。污废水经地埋式中水处理设备处理后，达到城市污水再生利用城市杂用水水质（GB/T18920）标准后会用。用于冲厕、道路清扫、绿化用水。2、系统中水系统采用变频泵加压供水，变频供水设备置于中水泵房内，含供水泵2台（一用一备）变频控制柜一个，最高日生活用水量：60.0m3/d 10m3/h3、管材采用PP-R管及管件，热熔连接。管道工作压力0.90MPa。中水管材及管件为浅绿色，并注有（中水非饮用）标志。（三）热水工程（停车服务区）1、本工程采用电热水器加热方式。2、管材采用薄壁不锈钢管，焊接。3、电热水器采用有保证使用安全的装置。（四）排水工程1、工艺流程：安装准备®预制加工®干管安装®立管安装®支管安装®卡件固定®封口堵洞®闭水试验®通水、通球试验。2、地漏均采用带水封地漏，所有带存水弯的卫生器具及地漏的水封深度均不小于50mm。3、室内污废水经管道排出室外，经化粪池、中水处理设备处理后再回用。4、管材排水立管及立管与横管连接处管件均采用PVC-U消声排水塑料管及同质管件，承插粘接。排水横支管、排出管、通气管均采用白色PVC-U普通排水塑料管及同质管件，承插粘接。5、排水立管各层距地面1米做检查口，检查口朝向应便于清掏。6、雨水系统本工程附属用房和管理用房的屋面雨水采用外排水的形式。7、试压管道安装完毕后做闭水试验，灌水高度不低于本层层高，满水10分钟后待液面下降再灌满持续5分钟，液面不下降管道不渗漏为合格。8、坡度排水塑料横支管沿水流方向按i=0.026坡度安装，塑料排水横干管沿水流方向按i=0.020坡度安装。9、吊顶内排水管道采用泡沫橡胶管壳进行防结露隔热，厚度为10mm。10、建筑塑料排水管管径外径大于等于110mm时（除首层和顶层外）穿越楼层均设置阻火圈。11、排水塑料管按照建筑排水硬聚氯乙烯管道工程技术规程（CJJ/T29-98）执行。（五）消防栓系统消防系统分收费站室外广场消火栓系统和停车服务楼室内及室外消火栓系统。1、工艺流程：安装准备®干管安装® 立管安装®消火栓及支管安装®高位水箱及水泵接合器安装 ® 管道试压 ® 管道冲洗 ® 系统综合试压及冲洗 ® 消火栓配件 ® 系统通水试调。2、消防水源消防水源由自备深井泵提供，在基地建室外消防水池供基地建筑室外消防使用。3、室内消火栓给水采用临时高压给水系统，一个分区。室内消火栓布置均满足有两股水柱同时到达室内任何部位，室内消防采用环状给水管道。4、水量室内消火栓用水量：15升/秒；室外消火栓用水量：25升/秒。5、消防系统设有气压供水设备，在消防泵房内设置2台稳压泵，2台气压罐，气压罐有效容积为6立方米。储存火灾前十分钟所需用水量。室外设置地埋式消防水池，水池有效容积300立方米，储存室内外消防用水。消防水池进水由浮球阀、自动液位传感器、电磁阀控制进水，自动液位传感器输出信号联动深井泵进水；高水位停泵，底水位开泵。室内设半地下消防泵房，内设置2台消防栓加压泵（一用一备），2台稳压泵（一用一备），2台气压罐。室内、外消防栓系统合用一套加压泵。6、室外设置DN65DN200的室外消防环状管网，并在环网上设置室外消火栓，满足室外消防用水量。7、管材室内消防采用热镀锌钢管；DN100螺纹连接；DN>100沟槽式连接件（卡箍）连接。室外消防采用球墨给水铸铁管，承插接口。室内消火栓箱采用红漆钢制，内装喷嘴口径19mm的水枪和直径65mm、长度25m的衬胶水带。栓口居第均为1m。8、试压同给水系统。9、防腐所有金属管线均做防腐处理，管道安装完毕除锈后刷二遍红丹防锈漆，再刷一遍调和漆，埋地部分管线均做防腐处理，防腐做法采用石油沥青加强级防腐，绝缘层结构为四油三步。10、消防水池
