服务中心高大模板工程专项施工方案.doc

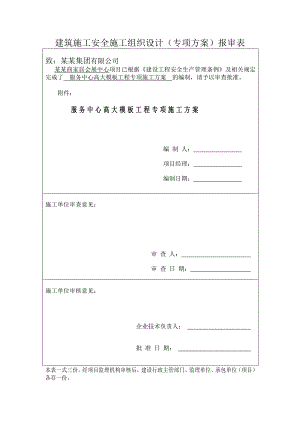

建筑施工安全施工组织设计（专项方案）报审表致：某某集团有限公司 某某商家居会展中心项目已根据建设工程安全生产管理条例及相关规定完成了 服务中心高大模板工程专项施工方案 的编制，请予以审查批准。 附件： 服务中心高大模板工程专项施工方案 编 制 人： 项目经理： 编制日期： 施工单位审查意见： 审 查 人： 审 查 日 期： 施工单位审核意见：企业技术负责人： 批 准 日 期： 本表一式三份，经项目监理机构审核后，建设行政主管部门、监理单位、承包单位（项目）各存一份。浙建监A2施工组织设计（专项施工方案）报审表工程名称：某某商家居会展中心 编号：A2 致：浙江联达工程项目管理有限责任公司（监理单位）江 山 万 商 家居装饰材料有限公司（建设单位）我方已根据施工合同的有关规定完成了 服务中心高大模板工程专项施工方案 的编制，并经我单位上级技术负责人审查批准，请予以审查。附：服务中心高大模板工程专项施工方案 承包单位（章）： 某某集团有限公司 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见： 监理单位（章）： 总 监： 日 期： 建设单位审核意见： 建设单位（章）： 负 责 人： 日 期： 服务中心高大模板工程专项施工方案 （服务中心交BC轴+8.07 m结构梁板支模）第一节、工程概况及支架基本参数一、工程基本情况工程名称某某商家居会展中心工程工程地点景星西路以北、西山路以西施工单位某某集团有限公司高支模层高(m)8.1 m（0.03+8.07）建筑面积(m2)37780（其中服务中心5588）工程造价3662.4万元基础形式独基加防水板基础主体结构框架抗震等级非抗震结构抗震设防烈度小于6地上层数5层地下层数1层二、各责任主体名称建设单位某某商家居装饰材料有限公司设计单位浙江佳境规划建筑设计研究院项目经理林庆华监理单位浙江联达工程项目管理有限责任公司技术负责人楼郁华总监理工程师徐日章三、高支模层结构详细情况高支模所在层一层（0.03+8.07）脚手架挂密目安全网有高支模层底标高(m)-0.03柱砼强度等级一层结构C30二层结构C25高支模层顶标高(m)+8.07m梁板砼强度等级一层结构C30二层结构C25最大板跨(m)3.5×7.2普通板跨(m)3.4×7.2和2.3×7.2最大板厚(mm)120普通板厚(mm)120最大柱截面尺寸(mm)600×700普通柱截面尺寸(mm)600×600、500×500最大梁跨(m)12.6普通梁跨(m)7.2最大梁断面尺寸(mm)300×1200普通梁断面尺寸(mm)400×800、240×600、240×700四、高支模层施工应特别注意的事项：一、支撑架基础和垫板要求：1、本工程交BC轴8.07 m结构梁板的高大模板支撑架立杆，全部支垫在地下室顶板结构层上，经验算，作用在地下室顶板的实际施工总荷载为：S1=1.2(G1k+ G2k+ G3k)+1.4(Q1k+Q2k) =1.2×(1.0+24×0.12+1.1×0.12)+1.4×(1+2) =9.014 kN/m2，而设计允许最大荷载S2=恒载3.5×1.2活载3.5×1.4=9.1kN/m2，满足设计允许荷载要求；因此，交BC轴地下室顶板砼强度在达到设计强度后，则其下方的支模架在高支模架上方砼结构浇筑之前允许拆除，否则严禁拆除。2、B轴南面有60公分宽的挑梁板结构，从理论上不属于高支模施工区域内，但考虑到该挑梁板的砼与高支模砼结构相连，并且同时施工同时浇筑砼，因此该挑梁板砼结构的下方支模架间距与高支模架立杆间距同等设置，并且在高支模架上方砼结构达到设计强度之前严禁拆除。3、所有立杆基础加设C20砼垫块或木垫板。砼垫块平面尺寸要求不少于0.04m2，厚度不小于20公分；木垫板平面尺寸要求不少于0.04m2，厚度不小于4公分；二、本工程高大模板支撑架梁、板立杆纵横向间距均要求控制在800×1100之内，先搭设梁撑架立杆，再根据现场实际对板立杆间距进行适当调整；对梁板底的纵向水平杆均采用双扣件受力，以确保安全；三、高支模施工区域的砼结构柱与梁板分开二次浇筑，砼结构柱先浇筑并在其达到设计强度后，再浇筑梁板结构砼。四、在支撑架第一步、二层结构和第四步高度的立杆主节点位置必须利用所有砼柱做好临时性拉结，同时利用二层结构梁每三跨立杆设置对称顶撑（转角加密），以保证架体的整体性稳固牢靠。（详见临时性拉结详图）五、剪刀撑设置：1、水平沿支架纵向（东西方向）等间距并排设置二组，从顶层开始向下每隔2步（第四步和第二步）各设置一道水平剪刀撑。2、竖向沿支架四周，纵横向每隔4排设置一道竖向剪刀撑。六、上人斜道和脚手板设置要求：1、工程外架同步搭设，在高支模支撑架南面的外架外侧或在支撑架内部，可搭设“一字型或之字型”上人斜道，以作材料、人员上下和支架检查使用，斜道两侧加设防护栏杆。2、要求在施工操作层满铺脚手板，脚手板四角绑扎牢固；其他作业层的施工可设置临时站人片，但必须设置可靠的安全防护措施或系好安全带。七、本工程高支模施工时，正值夏季高温作业施工，因此对日温度超过37的露天作业，高温作息时间按下表进行调整。作息时间(上午)6：0010：30作息时间(下午)15：0019：30五、梁底模板支架搭设参数汇总表搭设参数梁截面尺寸(mm)300×1200400×800240×700240×600模板支架形式扣件式钢管模板支架最大跨度7200720072007200搭设高度8100810081008100计算高度8100810081008100计算截面300×1200400×800240×700240×600梁侧M12对拉螺栓距梁底距离依次为150，550，950详见计算书150，550150，450150，450梁侧方木间距竖向200竖向200竖向200竖向200梁侧钢管水平间距80080011001100梁底方木布置垂直梁轴线布置梁底方木规格间距60×80，每跨5根60×80，每跨5根60×80，每跨5根60×80，每跨5根梁底立杆纵横距800×1100800×1100800×1100800×1100模板支架步距1600，(顶步步距按实际搭设情况控制，但应不大于1600)梁底扣件数量双扣件剪刀撑水平沿支架纵向（东西方向）等间距并排设置二组，从顶层开始向下每隔2步（第四步和第二步）各设置一道水平剪刀撑。竖向沿支架四周，纵横向每隔4排设置一道竖向剪刀撑。扫地杆离地（楼）面200mm高，纵横向连续设置水平拉接间距在支撑架第一步、二层结构和第四步高度的立杆主节点位置必须利用所有砼柱做好临时性拉结，同时利用二层结构梁每三跨立杆设置对称顶撑（转角加密），以保证架体的整体性稳固牢靠。（详见临时性拉结详图）钢管类型48×3.253.6扣件类型可锻铸铁制作六、板底底支撑架搭设参数汇总表（mm）搭设参数120mm支架形式扣件式钢管模板支架搭设高度8100计算高度8100步 距1600立杆间距800（纵向）×1100（横向）板底方木间距60×80，400板底扣件双扣件剪 力 撑水平沿支架纵向（东西方向）等间距并排设置二组，从顶层开始向下每隔2步（第四步和第二步）各设置一道水平剪刀撑。竖向沿支架四周，纵横向每隔4排设置一道竖向剪刀撑。水平拉结在支撑架第二步、第四步高度的立杆主节点位置必须利用所有砼柱做好临时性拉结，同时利用二层结构梁每三跨立杆设置对称顶撑（转角加密），以保证架体的整体性稳固牢靠。（详见临时性拉结详图）扫 地 杆离地（楼）面200mm高，纵横向连续设置钢管类型48×3.253.6扣件类型可锻铸铁制作七、支架搭设其他参数一览表一、荷载参数模板自重标准值(kN/m2)0.3主楞、次楞自重标准值分别为(kN/m)0.038,0.01支架自重标准值(kN/m)0.15梁侧模板自重标准值(kN/m2)0.5新浇筑混凝土自重标准值(kN/m3)24梁、板钢筋自重标准值分别为(kN/m3)1.5,1.1是否考虑荷载叠合效应是施工人员及设备荷载标准值(kN/m2)1混凝土振捣时荷载标准值(kN/m2)2模板风荷载标准值(kN/m2)0.245架体风荷载标准值(kN/m2)0.041基本风压w0(kN/m2)衢州市:0.35模板支架顶部离建筑物地面的高度(m)10风荷载高度变化系数z1模板支架形式敞开式风荷载作用方向沿模板支架横向作用与风荷载在同面内的计算单元立杆数n10模板风荷载体型系数s1架体风荷载体型系数s0.
