服务中心水电施工方案.doc

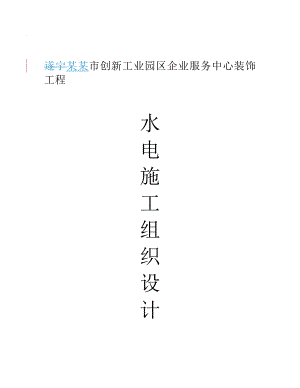

遂宁某某市创新工业园区企业服务中心装饰工程水电施工组织设计四川某某省和贤某某建筑工程有限公司目 录一、施工技术说明书1、工程概况2、施工准备3、施工方案与施工技术组织措施二、施工进度计划三、技术物资供应计划四、现场施工管组织结构及管理人员职责五、安全、消防、季节施工措施六、文明施工 一、施工技术说明书第一章 工程概况工程范围：按业主提供遂宁某某市创新工业园区企业服务中心装饰工程 室内卫生洁具安装工程、电气照明安装工程全套施工图纸和双方签证施工合同全部内容。工程质量要求：达到现行国家颁发的施工及验收规范和质量标准。第二章 施工准备1、 临时设施：根据现有的临时的设施，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。2、 劳动力安排：根据施工进度要求，合理安排的人员进场施工。3、 技术准备：、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；、建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度； 、对工人岗前进行安全教育与安全交底。第三章 主要施工方法与技术措施根据该工程的实际情况，我公司计划把本水电项目工程分为室内卫生洁具安装工程、电气照明安装工程二个施工分部工程进行施工。第一节 主要施工方法的选择一、室内卫生洁具安装工程1、材料选择：室内排水工程在土建施工时完成，根据现有施工图纸及要求精选卫生洁具，进行全面施工。2、施工顺序:干管安装检查立管 检查横管 器具连接管安装闭水试验卫生器具安装系统调试、验收。二、低压电气安装工程1、材料选择：本电气安装工程线管采用热镀锌铁线管，丝扣连接。正负零下电线管暗敷于结构内。正负上的电线管敷设在装饰夹层内。电线采用BVV 线，电缆采用VV。低压开关柜向各层电箱供电采用低压封闭式母线槽。灯具采用格状灯盘、筒灯，安装方式吸顶安装或嵌入式安装。需要暗敷的电线管，施工时按施工图纸要求进行施工，配合装饰施工进度进行施工，施工完毕，绘好竣工图及隐蔽签证。灯具安装配合装饰基体完成后安装。(2)、施工顺序:安装准备线管、线槽安装 线路各种电线、电缆与母线槽敷设 电线电缆绝缘电阻测试电箱、开关、插座安装灯具安装 系统调试、开通。第二节室内卫生洁具安装工程一、安装准备熟悉施工图纸，分析图纸中技术要点与难点，如图纸与现场不对称的地方要提出与设计协商解决。根据图纸的要求定好各种安装型材等其它的安装材料。对工人进行技术与安全交底二、工艺流程：卫生设备安装操作工艺流程如下 ：安装准备卫生器具及配件检验卫生器具配件预装卫生器具稳装进水管、冲洗管和排水管同卫生器具镶接卫生器具与墙、地缝处理卫生器具整体外观检查通水试验。三、卫生器具安装一般规定：卫生器具的位置、标高、间距等尺寸，要按施工图纸全国通用给水排水标准图集90S 342 将线放好。卫生器具的安装尺寸和安装质量必须符合全国通用给水排水标准图集90S 342。安装高度如设计无要求时，应符合规范规定。连接卫生器具的排水管径和最小坡度，如设计无要求，应符合规范规定。器具排水管上须设置水封（存水弯），卫生器具本身水封可不设，以防排水管中有害气体进入室内。卫生器具给水配件安装，如设计无要求时，应符合规范规定。安装卫生器具时，宜采用预支架或用膨胀螺栓进行固定。如采用木螺丝固定时，宜采用预埋经浸泡沥青漆已作防腐处理的木砖，且木砖应凹入净墙面10mm。卫生器具的陶瓷件与支架接触处应平稳妥贴，必要时应加软垫。如陶瓷件直接用预埋螺栓或胀螺栓固定在墙上或地面，螺栓应加软垫圈。拧紧螺母不得用力过猛，以免陶瓷破裂。管道或附件与卫生器具的陶瓷件连接处，应垫以橡胶板、油灰等垫料或填料。固定洗脸盆、洗手盆、洗涤盆、浴盆、污水盆等排水口接头等，应通过旋紧根母来实现，不得强行旋转落水口，落水口与盆底应相平或略低于盆底。需装设冷水和热水龙头的卫生器具，应将冷水龙头装在右手侧，热水龙头装在左手侧。安装好的卫生器具要平、稳、准、牢、无渗漏、使用方便、性能良好。平，就是同一房间内同种器具上口边缘要水平；稳，就是器具安装好后无摆动现象；牢，就是器上安装牢固，无脱落松动现象；准，就是卫生器具平面位置，高度尺寸准确，所有尺寸应符合设计要求或规范规定，特别是同类型卫生器具要整齐美观；不渗漏，即卫生器具给水、排水管接口连接必须严密不漏；使用方便，即零部件布局合理、阀门及手柄的位置朝向合理；性能良好，就是阀门、水嘴使用灵活，管同畅通。四、自闭式冲洗阀蹲式大便器安装：首先，将胶皮碗套在蹲式大便器的进水口上，要套正、套牢。用14 号铜丝绑扎，须扎二道，但不允许压结在一条线上，铜丝拧紧要错位90 度左右，也可用成品喉箍紧固皮碗。将预留出地坪的排水管口（连接蹲式大便器的排水管要用承口，安装时要伸出地坪76mm）周围清扫干净，把临时管堵取下，同时查检管内有无杂物。找出排水管口的中心线，并画在墙上，再用水平尺或线坠找好竖线。将排水管承口内抹上油灰，蹲式大便器位置下铺石灰膏，然后将蹲式大便器排水口插入排水管承口内稳好。同时用水平尺放在蹲式大便器上沿，纵横方向找平、找正，使蹲式大便器进水口对准墙上的中心线。同时蹲式大使器两侧用砖砌好抹光，将蹲式大便器排水口与排水管承口接触处的油灰压实、抹光。最后将蹲式大便器排水口用临时堵封好。稳装多组蹲式大便器时，应先检查各排水口标高、甩口距墙尺寸是否一对致。找出标准地面标高，向上测量好蹲式大便器需要的高度，用水平尺找平，找好墙面距离，然后按上述方法从两边向中间逐个进行稳装。延时自闭冲洗阀按室内给水工程配水设备的自闭冲洗阀的安装方法进行安装。五、挂式小便器安装：挂式小便器安装时，按设计要求距离和高度，对准给水管中心画一条垂线，由地面向上量出规定的高度画一水平线。根据小便器规格尺寸，由中心向两侧量出固定孔眼的距离，在横线上画好十字线，再画出上、下孔眼的位置。将孔眼位置剔成10mm×60mm 的孔眼，用水泥栽入6mm×70mm 螺栓（也可用膨胀螺栓）。托起小便器挂在螺栓上，把胶垫、眼圈套入螺栓，将螺母拧至松紧适度。或根据孔眼的部位在墙内埋入木砖，待木砖牢固后，用木螺丝加铅垫圈（或胶圈）将小便器固定。小便器与墙面的缝隙须用白泥嵌入补平、抹光。将小便器预留排水管口周围清理干净，取下临时管堵，将存水弯分别插入小便器的排水口内和排水管口内，间隙用油灰填塞密封，并用压盖压紧。挂式小便器冲洗管可明装，也可暗装（按设计要求），但冲洗管与小便器进、出水管中心线应重合。连接角阀时，应将通往小便器的短管卸下来，连同压盖用不着油灰安装在不便器上端的进水口上，而后将角阀用生料带（或铅油麻丝）缠好安装在做好的给水管道上，拧紧使其严密。对正小便器进水口中心，带上短管，找正、找正短管和压盖，擦净多余的油灰，再将角阀上的压盖拧紧在墙面上。六、洗脸盆安装：洗脸盆支架安装：应按照排水管管口中心在墙上画垂线，由地面向上量出规定的高度，画出水平线，由地面向上量出规定的高度，画出水平线，洗脸盆上沿口一般离光地坪为800mm 或按设计要求。再根据盆宽在水平线上画出支架位置的十字线。按印记剔成300mm×120mm 孔洞，将洗脸支架找平栽牢。再将洗脸盆置于支架上找平、找正。最后将4mm 螺栓上端插到脸盆下面的固定孔内，下端插入支架内，带上螺母拧至松紧适度。洗脸盆排水管安装：S 型存水弯的连接：应在洗脸分排水栓丝扣下端涂铅油，缠少许麻丝，将存水弯上节打到排水栓上，松紧适度。再将存水弯下节的下端插入排水管口内，将存水弯套入上节内，然后把胶垫放在存水弯的下节连接处，把锁母用手拧紧后调直找正，再用扳手拧紧。最后用油麻填塞排水管口间隙，并用油灰将排水管口塞严、抹平。P 型存水弯的连接：先在洗脸盆排水栓下端丝扣处涂铅油，缠少许麻丝，将存水弯立节拧在排水栓上，松紧适度。再将存水弯横节按需要的长度配好，把锁母和铜压盖背靠背套在横节上，在端头缠好油盘根绳，先试一下安装高度是否合适，如不合适可用立节调整，然后把胶垫放在锁母口内，将锁母拧到松紧适度。把铜压盖内填满油灰后推向墙面找平，按压严实，擦净外溢油灰。洗脸盆给水管连接：先量好管道尺寸，配好给水短管，再将角阀装上。若是暗装管道，带铜压盖，要先将压盖套在短节上，管子上好后，将压盖内填满油灰，推向墙面找平、压实，清理外溢油灰。将铜管按所需尺寸断好，需煨弯的把弯煨好。将角阀与水嘴的锁线卸下，背靠背套在铜管上，两端分别缠好铅油麻丝（或生料带）,上端插入水嘴根部，带上锁母，下端插入角阀出水口内，带上锁母。将铜管调直找正。上端用自制朝天呆扳的拧紧，下端用扳手拧紧，清除锁母处外露填料。七、地漏安装：盥洗室、厕所、浴室、卫生间及其他房间同需从地面排水时，应在地面设置地漏。当采用不带水封地漏时，排水管盯加装存水弯。地漏不宜采用水封深度只有20mm 的钟罩式地漏。地漏和排水管连接有承插和丝扣，承插接口用胶水粘接。丝扣接口要有钢管作排水管（如人防排水防爆地漏），钢管一头套丝后量好尺寸断好，丝扣处涂油缠麻与地漏连接好后，拧紧即可。地漏一般安装在易溅水的器具及不透水地面的最低处，地漏箅子顶面应低于设置处地面5mm10mm，以利排水，周围地坪面也要有不小予0.01 的坡度，坡向地漏。八、系统调试室内室内卫生洁具安装完工后，进行管道通水试验，并做好记录。第三节 低压电气安装一、安装准备熟悉施工图纸，分析图纸中技术要点与难点，如图纸与现场不对称的地方要提出与设计协商解决。根据图纸的要求定好各种安装管材等其它的安装材料。对工人进行技术与安全交底。二、电线钢管、金属线槽安装1、电线钢管安装：本工程线管采用电线钢管，敷设方式采用暗敷（地下室两层暗敷在楼板内，一层至十八层暗敷在装饰夹层内）。（1）、暗配管的要求： 电线管应根据材质不同采用同管材相配套的配件。 暗配管施工应与土建工程各工程密切配合。在砌筑工程、混凝土工程或装饰工程施工中，应对电线管路及箱盒加强维护，熟悉、掌握土建、暖卫、通风等工程设备和管道的分布情况。勿使电气工程管路和设备安装与其造成施工矛盾，否则需要通过设计或有关技术部门协调解决。 暗设管路宜采用最近的走向和距离，并应减少弯曲，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4 倍；当线管暗敷时，弯曲半径不宜小于管外径的4 倍；当埋入地下或混凝土内时，其弯曲半径不宜小于管外径的10 倍。当电线管遇下列情况时，应增设接线盒或拉线盒：管长度每超过30 米，无弯曲；管长度每超过20 米，有一个弯曲；管长度每超过15 米，有二个弯曲；管长度每超过8 米，有三个弯曲。 管路的连接、弯曲弧度、固定方式、金属管路跨接线的装接，箱、盒接地（零）处理，接线盒设置等均应符合要求。 做好电线管路焊接部位及相关的金属支架、附件的防腐处理。 在施工中对管材造成的破损如劈裂、焊接溶洞等应及时修补或撤换。 埋入主体内的电线管其保护层不得小于15mm，并具有相应的强度(M10)
