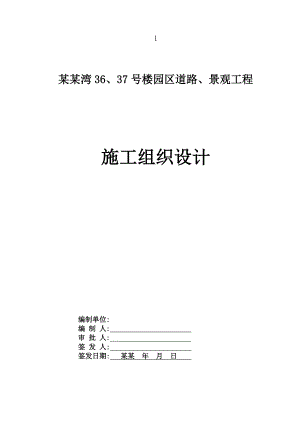

1某某湾36、37号楼园区道路、景观工程施工组织设计编制单位:编 制 人: 审 批 人: 签 发 人: 签发日期: 某某 年 月 日 目 录一、编制依据及编制原则二、工程概况三、施工组织机构及岗位职责（一）施工组织机构（二）施工组织机构岗位职责四、主要工程施工方案（一）、施工前准备工作（二）、道路、排水工程的施工方法 1、总体安排2、分部、分项工程施工方法五、工程质量管理体系及保证措施（一）工程的质量目标（二）工程质量管理体系（三）质量保证措施（四）新工艺、新材料的施工方法（五）施工中关键工序及质量通病预防措施（六）施工中质量控制点（七）质量控制依据（八）质量控制目标（九）质量控制及检测计量措施六、施工进度保证措施(一)工期进度目标 (二)施工进度的保证措施七、施工安全管理体系及保证措施（一）安全生产目标（二）建立健全的安全生产保证体系（三）安全生产责任制（四）安全生产保证措施（五）安全管理制度（六）交通安全防护措施（七）道路、排水施工常见的重大危险源八、施工现场文明施工保证措施（一） 文明施工的目标（二）文明施工管理机构 (三)文明施工措施及管理制度（四）减少噪音措施（五） 环境保护措施（六）地下管线保护措施九、雨季施工措施十、成品保护和工程保修工作的管理措施和承诺十一、紧急情况的处理措施、预案以及抵抗风险的措施十二、降低成本措施附表一：施工进度横道图附表二: 施工现场平面示意图附表三: 拟投入的主要施工机械设备表、主要施工机械进场计划表附表四：拟配备本标段的试验和检测仪器设备表附表五: 劳动力计划表附表六: 临时用地表一、编制依据及编制原则（一）、编制依据1、本合同段的招标文件、补充文件、施工图纸等文件。2、本合同段的设计文件及现场踏察情况。3、现行的技术规范、规程、标准、国家标准图集S2、强制性条文及相关的法律、法规。4、符合本承包商的员工素质、施工技术管理水平及机械设备状况。 （二）、编制原则1、本着空间上占满 时间上连续的原则。2、满足招标文件的各项条款及国家现行的规范、标准、法规，坚持实事求是、力求技术先进、方案科学、经济合理、可行的原则。3、坚持全面管理、实现全方位控制的动态管理原则。4、实行项目法管理，明确工期、质量、成本、安全、文明施工目标，并确保目标的实现。二、工程概况：某某湾36、37号楼园区道路、景观工程位于长春市朝阳区电台街以东、南湖大路以南、规划路以西、湖光路以北。具体内容为：1、 （1）道路工程 沥青混凝土路面。 （2）人行步道 100x200mm方砖步道 2、围墙工程 铁艺围栏3、门卫房工程 某某湾51号楼建筑面积36m2 ，层数一层，建筑高度3.650m，结构形式 ： 框架 . 三、施工组织机构及岗位职责 施工组织机构项 目 经 理 技术负责人 试验资料员计划负责人技术员质检员材料员安全员 财务核算员 四、主要工序施工方案 （一）、施工前准备工作(1)技术准备：1）、施工前组织施工、技术人员认真学习设计文件、招标文件及相关的技术规范和技术标准，掌握设计意图，明确标段内的施工任务，并针对工程中的关键工序和关键部位，编制专项方案，制定详细的预防、控制措施。在施工前，技术人员复合轴线及水准点闭合等，对既有原地面高程测量，作好施工放样的准备工作，红线内的建筑物拆迁是否到位；同时根据设计要求进行管网调查，做好与相关部门（自来水、电力、电信、煤气等）的会签工作，挖探坑确定地下管线位置、工程等，作好地下隐蔽物记录。2）、测量要求 在开工前先进行施工测量，包括导线、中线及高程的复测，水准点的复查与增设，测量绘制横断面，导线点、水准点及增设的点均埋设砼桩。施工测量的精度符合标准要求。并将测量成果资料签字后交送监理工程师。经监理工程师批准后方可施工。测量程序如下：放线定测定桩施工复测接桩a、根据建设单位组织的现场技术交底和交桩，组织实施施工复测。b、用全站仪对本标段的道路中线 (或导线基点)、水准点进行复测。c、复测符合规范规定后，进行定测，包括各桩的护桩和各中心控制桩，放点利用坐标，后方交会法进行实地放线。d、根据施工需要，在本合同段内设置施工用的临时水准基点。e、进行横断面测量，为本合同段工程数量计算及施工提供可靠的技术数据。（2)人员准备：针对工程特点，本工程特选派有施工经验的项目经理和施工人员，发扬敢打硬仗精神。做好参加施工人员的教育和交底工作，使其熟练掌握每一道工序的施工方法、质量标准和操作规程及安全生产和文明施工要求。(3)材料准备：施工前，及时安排材料负责人进行材料调查，明确落实材料进场计划，确保进场材料质优价廉，确保进场材料是合格分供方提供的合格产品。工程使用的所有材料，进场前必须进行严格的检验，经检验合格后方可投入使用。(4)机械准备：施工前，根据机械设备进场计划，及时组织设备进场，以确保进场机械设备的完好率和使用率。（5）由于沿线厂家和市民较多，施工前先做两侧山皮石便道长度为920米，平均厚度50厘米，宽度5米。同时考虑拆除建筑物的砖石材料。 （二）、道路、排水工程的施工方法： 1、 总体安排：本标段施工划分甲、乙两个施工队平行施工、流水作业。甲施工队进行雨水三线、四线施工；乙施工队先、后进行山皮石便道施工和雨水五线施工。工作时间持续20天后，甲已经完成雨水三线、四线的管道铺设工作。再将甲调到道路挖方、填方施工后，开始道路土基施工。由于本工程的特点是填方和挖方，所以在填方段排水施工时，需要先填土到管上皮50cm后，密实度达到设计标准后再进行排水施工。将清除草皮后的挖方段多余土方（留足结构土方用量，保证土方调配平衡）拌和6%的白灰挖运至已处理好的填方段上，分层填筑及压实（每层虚填厚度不大于30cm）。排水管线在中央绿化带处，且先分段完成，管上皮25CM以下部位用水沉石屑回填，然后，建议：排水沟槽进入路基部分，管上皮25CM以上用6%的白灰土搭接夯填至土基处理底面高程，以防止道路产生不均匀沉降，出现纵向裂缝，确保施工的质量和工期。2、分部、分项工程施工方法：道路部分：(1)测量放样：施工前，要对路线进行精确的路线、管线放样工作（其内容包括：中线及水准点复测，增设水准点复查与补测）。钉出两侧路外边桩，边桩宽出设计线0.5-1米。(2)路基施工前首先要疏通排水边沟或挖好临时排水沟，以便及时排除地表水，并将路基范围外的地表水截流至排水系统。 (3)挖方段路基施工：在切除地表土时，如有适用于种植草皮和其它用途的表土，应储存于指定地点以备恢复植被或绿化。路基切方采用推土机和挖掘机配合运输车进行施工，施工过程中采用倒序法施工，避免运输过程中扰动路基，土方开挖均应自上而下进行，边挖边按设计坡度刷坡,不得超挖，出现亏坡现象，同时在开挖中应保证一定的路线纵坡及横坡以便顺利排水，每开挖一段要碾压成型一段。当挖至标高后，应翻松表层30CM，进行碾压至要求的密实度。路基成型后要及时安排人员进行养护，确保路基不受损坏（由于施工过程中，交通不中断）。(4)填方段路基施工：首先清除地表腐植土、植被、垃圾等，做好填前碾压工作，经监理验证后进行分层填筑，每层厚度不超过30cm，用推土机分层摊平外进的灰土，再用平地机精平，用不小于15吨的振动压路机碾压，碾压完成后，同时进行检验，检验合格后才能进行下一层填筑。填筑至路床顶面最后一层的最小压实厚度不得小于8CM。每层填筑宽度度均应大于设计宽度30CM,以保证路基边坡的压实度和边坡整修的净宽。对于不同土质填筑时，应分层填筑，层数尽量减少，不得混杂乱填，以免形成滑动面。 (5)半填半挖路段：当地面自然横坡陡于1：5时，应将原地面挖成台阶，台阶宽度不小于1M，台阶顶面做成2%-3%向内倾斜。(6)30CM6%白灰土处理土基施工：根据石灰土层的厚度和试验室检验的干容重及石灰剂量，每平方米按石灰土所需的石灰用量， 计算好每延米石灰的摊铺面积及每车石灰的卸放位置，计算好每延米所需的土和石灰量。用铲车按配比把消解后的石灰铺洒在土上，用推土机传堆进行拌和，至少翻拌三遍至混合料拌合均匀、色泽一致。将拌合好的灰土，采用推土机摊平，测量人员跟踪控制铺筑厚度大致整平，人工处理边角处，测量人员跟踪控制铺筑厚度大致整平，再挂线细致整形。整形过程中，对局部的低洼处用齿耙将其表层5cm以下耙松， 用新拌的混合料找补平整。整形后立即进行碾压。碾压时按照直线段横向由低到高，曲线段由内向外侧，纵向由低到高，先轻后重，先慢后快的原则碾压，达到无明显轮迹检测压实度达到标准要求为止。 (7)30CM12:88白灰土施工: 施工方法同上。(8)连接管施工: 灰土结构完成后，进行连接管施工，连接管施工采用人工开挖，开挖时严禁出现超挖现象。铺设的位置、高程应准确，管带抹口要牢固，处于路面结构层下的连接管，管腔两侧及到结构层底回填采用水沉砂，绿化带处连接管回填素土。以确保路基的整体稳定性和强度，建议绿化带处连接管回填采用水沉砂。(9)二灰碎石施工: 白灰土养生7天后,进行二灰碎石铺装，二灰碎石从厂家采购，采购前要对二灰碎石取样检验，确保碎石级配、混合料配比、含水量等技术指标均满足设计要求。为保证工程质量，二灰碎石施工前，将灰土表面提前洒水，确保结构层之间充分结合。采用人工配合推土机摊铺，再用平地机精平，整平过程严格控制高程。为保证二灰碎石施工质量，摊铺过程中决不出现离析、大小料集堆现象，摊铺一段要组织碾压一段、检测一段。检查井周围采用人工辅助铺装，以保证二灰碎石的板体结构。因二灰碎石分两层施工,故第一层含水量不宜过大，主要控制压实度指标。碾压先稳后振，4-6遍,二灰碎石表面无明显轮迹为止，最后用光轮压路机静压、赶光达到标准压实度。(10) 第二层二灰碎石施工： 待强度未上来之前摊铺第二层，用同样施工方法碾压成型。养生14天后再进行下一道工序施工。(11)边石、界石、收水口施工方法:边石、界石、收水口尺寸严格按照定型图施工，挤浆砌筑，勾缝、抹面均匀饱满，无遗漏现象。砌边石、界石先检查道路中线，并重新钉边桩，直线部分将两线板之间距离设为10米放线，曲线部分加密桩放线，随时检测边石线，并标出边石顶面高程，砌筑时，钉桩挂线后，严格检查边石、界石的尺寸和外观质量，严禁使用缺棱少角的破损边石、界石，挑选符合标准的边石、界石沿基础一侧依次放好，铺筑垫层后，再根据设计要求的基础及靠背尺寸浇筑混凝土，按放线位置安砌边石、界石，确保稳固、线直、圆顺、无折角。砌筑过程中做到直线直顺，曲线圆滑，灰缝均匀、勾缝饱满、牢固。收水井：测量放样，挖基坑，砌筑时严格按照图纸施工，准确安装井篦位置并使其与井体完全吻合，井基础施工时，应及时浇筑混凝土基础。砌筑井身时，做到灰浆饱满、灰口均匀。
