晋中经济技术开发区龙田社区城中村改造工程15#地块地下车库工程施工组织设计.doc

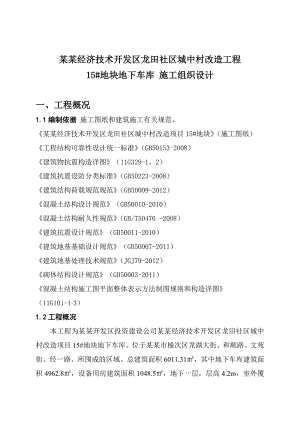

某某经济技术开发区龙田社区城中村改造工程15#地块地下车库 施工组织设计一、工程概况1.1编制依据 施工图纸和建筑施工有关规范。某某经济技术开发区龙田社区城中村改造项目15#地块（施工图纸）工程结构可靠性设计统一标准（GB50153-2008）建筑物抗震构造详图（11G329-1、2）建筑抗震设防分类标准（GB50223-2008）建筑结构荷载规范规范（GB50009-2012）混凝土结构设计规范（GB50010-2010）混凝土结构耐久性规范（GB/T50476 -20O8）建筑抗震设计规范（GB50011-2010）建筑地基基础设计规范（GB50007-2011）建筑地基处理技术规范（JGJ79-2012）砌体结构设计规范（GB50003-2011）混凝土结构施工图平面整体表示方法制图规则和构造详图（11G101-13）1.2工程概况本工程为某某开发区投资建设公司某某经济技术开发区龙田社区城中村改造项目15#地块地下车库。位于某某市榆次区龙湖大街、和顺路、文苑街、经一路、所围成的区域。总建筑面积6011.31，其中地下车库建筑面积4962.8，设备用房建筑面积1048.5，地下一层，层高4.2m，室外覆土厚度1.7m。1.3设计特征建筑物抗震设防烈度：八度，建筑物结构形式：采用框架结构，抗震等级：三级，钢筋混凝土柱下独立基础（混凝土墙下采用条形基础）建筑物耐火等级：地下部分一级，地上部分二级。1.4工程特点地下车库，采用独立基础和条型基础相结合，基础处理采用换填1m厚的3：7灰土， 250mm厚防水底板C35P6混凝土，结构为框架结构，便于模板标准化、定型化，做好模板体系的选择与运用是保证工期的关键。1.5施工条件：劳动力充足、材料方便、机械设备等供应满足施工条件，水、电、路等已通具备施工条件，通讯方便。1.6施工质量目标实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，达到合格工程。1.7安全目标安全目标主要是无因工死亡、重伤和重大机械设备事故；无火灾事故；无严重污染扰民；保证施工期间，职工安全。1.8工期目标整个工程工期共计191日历天，2014年12月23日开工，2015年6月底竣工，依此工期目标作为本工程项目施工进度计划的总控制目标。二、施工准备工作计划2.1在施工项目经理领导下的组织机构图，各职能人员的职责分工总指挥负责监督项目的总体规划和落实公司各项制度，项目经理负责工地的土建与安装项目的各工种配合和协调，技术资料组负责工地的总体技术和资料方面，施工质量试验组负责工地的施工进度、人员调配、施工现场的项目技术和质量、试验，安全组负责工地的施工安全，材料机械设备组负责项目材料、机械设备的进场和使用统计，预算组负责工地进料计划和办理签证手续，综合办负责工地的现场环境卫生监督和后勤保障。2.2应重点执行的规章制度及责任制的落实规划2.2.1工程的施工组织机构及施工人员，是搞好施工管理全面完成施工任务的基本保证。为此，我公司针对该工程所含的工程结构特点，在本工程上专门组建一个强有力的施工组织机构，即项目经理部，实行项目经理负责制。对该工程从开工至竣工交验，代表企业全面负责。该工程项目经理部组成人员包括：总指挥、项目经理、项目副经理、现场总协调、施工质量试验组、技术资料组、安全机电组、机械设备材料组、预结算审核组、综合办后勤财务组构成。2.2.2根据项目经理部的实际工作，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有序地开展工作，从而较大幅度提高项目经理部的工作效率，有效促进管理整体实力强化。2.2.3根据工程特点，组建精干项目经理部，对本项目的人、财、物，按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行有关的质量标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现工期、工程质量、现场达到文明安全工地的预定目标。2.3施工作业条件准备规划2.3.1项目总工组织各专业技术人员认真学习图纸，领会设计意图，做好图纸会审。2.3.2编制切实可行的施工组织设计、关键部位的专项方案报上级公司总工、监理单位审批后组织实施，依据施工组织设计，编制关键分部、分项工程施工技术措施，做好技术交底，指导工程施工。2.3.3依据施工测量，将场外坐标引入场内作半永久性控制桩。2.3.4材料、机械在土方开挖后现场具备的条件下进场，临时用电、用水已通具备使用条件，施工道路和现场排水已做好规划。2.3.5搭设临时住宿和生活用房。2.3.6技术安全交底：对进场人员进行详尽技术安全交底。2.3.7签订分包合同，分配施工任务已落实。2.3.8雨季施工的物资及作业条件准备完善。三、施工方法及相应的管理、技术、组织措施3.1施工总程序按照施工区域施工段进行依次流水作业组织施工15#地块地下车库工程土建结构工程建筑、安装工程15#地块地下车库工程竣工3.2土建施工程序工程的施工程序：施工测量基槽开挖、换填及验收地库基础施工结构施工车库顶板施工填充墙砌筑地下车库装修(含水、采暖、电气等安装配合)车库管网、道路施工。所有安装的预留预埋随结构施工同步进行。3.3安装施工程序在土建结构施工期间，主要工作内容是预留预埋；各专业进行主干管线的施工；在主干管线施工后期，开始进行设备及控制柜的安装；设备安装完毕后进入单机调试、系统衔接及综合调试阶段；然后进入验收阶段。3.4施工主要内容3.4.1施工测量为保证整个场地定位的正确，首先对控制桩进行复测，将甲方提供的水准点引进现场，以控制该项目包含的建筑标高，高程点按要求做妥善保护。3.4.2 建立平面控制方格网根据图纸提供的尺寸，建立大角控制桩及轴线控制桩，控制桩形成方格网。控制桩点按规范做法妥善保护。桩用木桩钉钢钉做成，桩点处打入钢钉，用钢锯锯成十字线，桩位应进行编号并有混凝土浇筑保护。3.4.3 做垫层混凝土时，用钢尺配合水准仪将标高传递到基坑内，进行槽底抄平。在15-3#住在楼墙上测设一条标高控制线，作为槽内标高基准。3.5地基处理及土方工程施工3.5.1土方工程施工施工程序：测量放线机械、人员进场就位土方开挖挖至设计标高垫层施工浇砼垫层测量放线（基础）土方开挖前，先做好交底工作，地基处理工程的准备。土方开挖遵循“分层开挖、严禁超挖”的原则，分层挖土至设计要求标高。最后300mm土方宜人工开挖，并应防止坑底土扰动，挖土至基坑底标高后尽快进行钎探，同时应抓紧施工基础底板，尽量减少基坑暴露时间。挖掘机进入基坑，挖掘和水平运输均由挖掘机承担，装车外运由停在上方运输通道上的挖掘机承担，并在基坑东侧布设一条斜坡道，保证汽车运输的进出。土方开挖先施工西侧，然后由西向东，进行施工。基坑开挖完毕后，应及时进行钎探和验槽，并尽快3：7灰土地基回填。基槽上口500mm处设钢管护栏，并用黄黑漆做出突出标记，外挂密目安全网，夜间设警示灯。3.5.2灰土地基处理基槽验槽后，清除全部杂物，基底整片换填1m厚的3：7灰土，每边扩出基础外边1m，每步回填250mm灰土，用18T压路机碾压两遍，压实系数不得小于0.97，经试验室试验合格后方可进行下一步的回填工作，共回填5步。3.6钢筋工程施工3.6.1原材料检验钢筋的采购和进场检验应严格按采购程序、产品标识和可追溯性程序、进货检验和试验程序等有关程序的要求执行。钢筋进场应备有出厂质量证明，物资人员应对其外观、材质证明进行检查、核对无误后方可入库。使用前按施工规范要求进行抽样试验及见证取样，合格后方可使用。钢筋的堆放：钢筋在现场的堆放应符合现场平面图的要求，并保证通风良好。钢筋下侧应用槽钢架起，高出地面200mm，下雨前应用塑料布盖严。 3.6.2钢筋复检热轧光圆钢筋、热轧带肋钢筋：钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。每批重量通常不大于60t。每批钢筋应做2个拉伸试件、2个弯曲试验。超过60 t 的部分，每增加40t（或不足40 t 的余数），增加1个拉伸试验试样、1个弯曲试验试样。 3.6.3钢筋加工配料钢筋在钢筋棚加工配料，运至施工现场后绑扎成型。钢筋加工前，应将钢筋表面杂物清除干净。级钢筋末端需做180°弯钩。箍筋弯钩角度为135°，弯钩平直长度不小于箍筋直径的10倍。根据钢筋使用部位、接头型式、接头比例合理配料。3.6.4钢筋连接接头形式及要求钢筋连接分竖向和水平向钢筋接头，底板钢筋连接采用绑扎搭接，梁钢筋连接直径16或直径16以上采用直螺纹连接，柱子钢筋采用直螺纹套筒连接接头，墙钢筋采用电渣压力焊连接接头，楼板钢筋采用绑扎搭接接头。3.6.4.1接头位置宜设置在受力较小处，在同一根钢筋上宜少设接头。3.6.4.2受力钢筋接头的位置应相互错开，当采用焊接或机械接头时，在任一35d且不小于500mm区段和当采用绑扎搭接接头时，在任一1.3倍搭接长度的区段内，有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下表要求：接头形式受拉区接头数量受压区接头数量焊接 机械连接50不限绑扎搭接25503.6.5钢筋定位措施底板或防水板下层网片采用砂浆垫块，上层钢筋网片采用马凳，保证钢筋网片的架空高度。马凳采用14的钢筋，间距1200mm，呈梅花型布置。3.6.6基础钢筋绑扎工艺流程独立基础、防水板、条形基础钢筋绑扎工艺流程：按照钢筋放样图下料在防水保护层上弹出独立基础、防水板、条形基础底板钢筋位置线按照钢筋位置线绑扎底板钢筋绑扎墙、柱插筋绑扎防水板上层钢筋3.6.7柱子钢筋绑扎工艺流程：柱筋 插柱子主筋画竖筋分格线标志 绑扎箍筋 。基础柱钢筋绑扎前应在底板上按施工图放出所柱的边线和控制线。绑扎好的柱子用钢筋固定位置，避免柱子主筋移位，柱子浇筑混凝土时安排专人看管钢筋，发现钢筋位移和变形及时调整。3.6.8梁钢筋绑扎：绑扎梁钢筋时，先用钢管搭设专用操作架，然后由专业绑扎人员按照图纸要求进行穿筋，在穿筋的同时进行接头部位的机械连接，连接完毕后，按照箍筋间距的要求在主筋上做好标记，进行箍筋的绑扎。绑扎箍筋时应避免顺扣以防梁筋滑动3.6.9板钢筋绑扎：工艺流程：核验模板标高弹钢筋位置线绑扎底层钢筋安放垫块 敷设专业管线安放马凳标识上层钢筋网间距绑扎上层钢筋申报隐检转入下道工序。双层钢筋网片之间设钢筋马凳，以确保上部钢筋的位置。顶板钢筋绑扎后，严禁在上面行走。为防止浇筑混凝土时工人踩坏钢筋，铺脚手板作行走平台，供人行走，浇灌混凝土过程中派钢筋工专门负责钢筋修理。3.6.10墙体钢筋绑扎工艺流程：定位主筋绑扎24根竖筋和梯子筋画横筋分档标志 绑二根横筋画竖筋分档标志绑横、竖筋及拉结筋。墙钢筋绑扎前应在底板上按施工图放出所有墙、暗柱的边线和控制线。根据所弹墙、暗柱的边线校正连接筋。在墙两边立钢梯，在下部1000mm处绑扎根定位横筋，并在横筋上画好分档标志，然后绑扎墙筋。绑扎时双排钢筋墙体水平筋应在内侧，竖向筋在外侧，并按要求设置拉结固定筋，呈梅花形布设，施工时一次成型，采用塑料垫块和附加钢筋支撑的方法保证钢筋位置准确和保护层厚度。3.6.11钢筋保护层控制措施钢筋保护层不应小于施工图示钢筋公称直径，最外层钢筋的保护层厚度应符合下表
