星城新宇瑞景苑人工挖孔桩桩基施工组织设计.doc

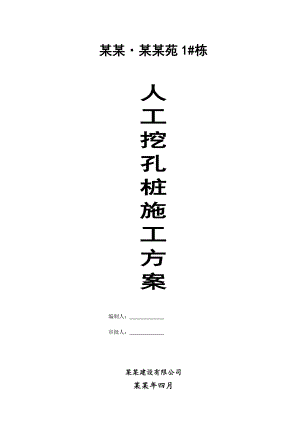

某某·某某苑1#栋人工挖孔桩施工方案编制人： 审批人： 某某建设有限公司某某年四月目 录一、施工方案3（一）工程概况. 3（二）施工组织设计编制依据. .5（三）施工组织与部署7（四）施工方案与方法14二、施工进度计划18（一）施工工期18（二）施工进度计划横道图.21三、施工总平面布置22四、保证质量措施23. . . . . . . . .23（二）质量保证体系工作流程图.23（三）质量管理措施25五、安全措施29（一）组织管理措施. . . .29（二）安全技术措施.29六、文明施工措施及消防、环保措施32七、主要材料使用计划34八、主要机具使用计划34九、劳动力安排计划35一、施工方案1.1、 工程概况、 编制依据本施工组织方案编制依据主要为以下文件和规范：1、甲方提供湖南省建筑工程集团设计研究院进行工程设计的桩基平面图、桩身详图、图纸会审纪要及设计变更通知单。2、我公司的项目管理手册和项目管理实施细则。4、本公司历年来类似工程的技术资料和成果总结。5、现行国家及有关行业标准、规范和规程：A、混凝土结构工程施工及验收规范（GB50204-2011）；B、建筑桩基技术规范（JGJ942008）；C、工程测量规范（GB500262007）；D、钢筋焊接及验收规程（JGJ182012）；E、施工现场临时用电安全技术规程（JGJ462005）；F、泵送混凝土施工技术规程（YBJ22090）；G、建筑基桩检测技术规范（JGJ106-2003）；H、建筑基坑支护技术规程(JGJ120-99)；I、建筑地基基础工程施工质量验收规范（GB505022009）；J、建筑安装工程施工及验收规范；K、岩土工程手册中国建筑工业出版社1994.10；L、岩土工程治理手册辽宁科学技术出版社1993.9；M、建筑施工安全检查标准（JGJ592010）；N、建筑与市政降水工程技术规范（JGJ/T111-98）；O、钢筋焊接接试验方法标准（JGJ/272001）；Q、砼强度检验评定标准（GBT50107-2010）；R、建设工程安全生产管理条例（国务院第393号令公布）；S、安全生产许可证条例（国家院第397号令分布）。1.1.1、 综述（1）拟建的长沙市某某某某苑保障住房小区1#栋工程位于长沙市雨花区井塘村，长沙环境保护职业技术学院东侧。该项目由长沙市雨花城市建设投资有限责任公司兴建，由中国有色金属工业长沙勘察设计研究院出具拟建场地岩土工程详细勘察报告书，由湖南省建筑工程集团设计研究院进行工程设计，湖南安泰工程项目管理有限公司监理，某某建设有限公司施工。（2）本工程设计一层地下室，开挖基坑深约8.1米，工程桩采用大口径人工挖孔灌注桩。桩长约8.1m，桩径为800、900、1000、1100、1200、1400mm共计六种，共 107根桩。（3）桩基础主要工程量：人工挖孔内土方约 950 立方米；C35护壁素砼厚100约 202 +134 立方米（根据现场实际情况、桩基础开挖、送空桩4米）；C35桩芯砼约 900 立方米。钢筋笼钢筋约 8.5 T。本工程计划人工挖孔桩 30 天完成。1.1.2、地质情况根据地质报告的描述地层岩性：据钻孔揭露，场地内的地层主要由人工填土、第四系冲洪积层、殘积层及下伏第三系泥质粉砂岩组成，其野外特征自上而下分叙如下：（1）人工填土（Qml）:属素填土，褐红、褐黄色，湿，松散，主要有粘性土、一般层厚0.54.8米，最厚达7.0米。（2）第四系冲洪积层（Qal+pl）1）粉质粘土：褐黄色夹褐红色和灰白色，网纹状结构，硬塑坚硬塑，以硬塑状为主，干强度中等，韧性中等，切面较光滑，摇振无反应，夹杂有约510%的中粗砂及圆砾。一般层厚1.84.5米，最厚达7.1米。2）圆砾：杂色，以褐黄色夹灰白色为主，稍湿饱和，颗粒级配良好，中密密实状，以中密状为主，主要以亚圆形为主，粒径在2左右，个别粒径超过5，主要成分为石英。层厚1.621.3米。3）殘积粉质粘土：褐黄色，可塑硬塑状，以硬塑状为主，干强度中等，韧性中等，摇掁无反应，含有少量粉细砂。一般层厚0.45.2米，最厚达7.00米。（3）第四系冲洪积（Qel）1）粉砂褐红色夹褐灰色，稍湿，中密密实状，以中密状为主，级配一般，成分以石英、云母为主，少量呈中粗砂、砂砾，呈次棱角状，为泥质粉砂岩或砂岩风化殘积而成，局部含有风化岩快。层厚0.910.7米。2）粉质粘土：褐红色，稍湿，可塑硬塑状，以硬塑状为主，为泥质粉砂岩或砂岩风化殘积而成，干强度中等，韧性中等，切面较光滑，摇振无反应，可见原岩结构及铁锰质浸染痕迹，局部含有风化岩快。层厚0.410.5米。（4）第三系泥质粉砂（E）：褐红色、紫红色，主要成分为粘土矿物5及石英、云母等，粉细粒结构，厚层状构造，泥质胶结为主，局部为钙质胶结，胶结一般，具有失水易开裂，浸水易软化的特性。按风化程度不同可分为强风化（r3）泥质粉砂岩和中风化（r2）泥质粉砂岩，其野外特征分述如下：1）强风化（r3）泥质粉砂岩褐红色、紫红色，大部分矿物风化变质，节理裂隙极发育，偶见黑褐色铁锰浸染，局部含有强风化砾岩，岩芯多呈土柱状及块状，少量呈碎块状，冲击钻进难，合金钻进较易，岩块用手易折断，属极软岩，岩体极破碎，质量指标为极差，岩体基本质量等级为V级。该层在场地内分布广泛，揭露厚度为1.315.2m,风化不均匀，该层中局部分布有粉砂-1及中风化泥质粉砂岩-2夹层，其主要特征如下：粉砂-1：褐红色夹褐灰色，稍湿，中密密实状，级配一般，以石英云母为主，少量为中粗砂、砂砾，部分含有约1030%的粘性土，为原岩风化而成。中风化泥质粉砂岩-2：褐红色、紫红色，节理裂隙较发育，强度低，属极软岩，岩体基本质量等级为V级。2）中风化（r2）泥质粉砂岩，岩芯多呈柱状，少量呈块状短柱状，岩性软，遇水易软化分解，手难掰碎，敲击声哑，属极软岩，岩体基本质量等级为V级。揭露厚度为2.1411.4m,该层中局部分布有强风化泥质粉砂岩-1：的夹层，其主要特征如下：强风化泥质粉砂岩-1：褐红色、紫红色，粉砂质结构，厚层状构造，节理裂隙极发育，岩芯多呈碎块状短柱状，部分为砂土状，遇水易软化分解，手可掰碎，强度低，属极软岩，岩体基本质量等级为V级。该层以夹层形成存在。各地层相关指标值如下表：指标地层天然重度（kN/ m3）凝聚力C（kPa）内摩擦角（度f）土体与锚固体极限阻力标准值qsik(kPa)人工填土18.58820粉质粘土19.9302070圆砾21.5335120粉质粘土19.8261855粉砂20.022860粉质粘土19.7251855强风化泥质粉砂岩20.53530140粉砂-120.022860中风化泥质粉砂岩-222.58035300中风化泥质粉砂岩22.58035300强风化泥质粉砂岩-120.53530140地下水经现有钻探揭露，该场地内地下水类型主要上层滞水、潜水：上层滞水主要赋存于人工填土层中，主要受大气降水补给，水量较小，水位不连续，无统一水位，勘察期间测得稳定水位埋深0.352.20米，相当于标高72.4876.44米，主要分布在沟谷中的钻孔内，潜水主要赋存于圆砾、粉砂层中，略具承压性，主要受大气降水及区域地下水补给，水位变化因气候、季节而变化较大。勘察期间测得稳定水位埋深0.6013.00米，相当于标高74.9283.68米。场地的地下水类型中上层滞水对混凝土结构具弱腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性；潜水对混凝土结构具弱腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。场地内人工填土、粉质粘土、粉质粘土、粉质粘土、强风化泥质粉砂岩、中风化泥质粉砂岩为弱透水性地层，圆砾、粉砂为强透水性地层。1.1.3、工程施工特点：1、该工程地处湖南省长沙市雨花区井塘村，长沙环境保护职业技术学院东侧原中南驾校内，场地原始地貌为丘陵和山间冲沟，地形起伏较大，整体呈东南高西北低。场地原分布大量民房，现已拆迁，多堆积建筑垃圾、生活垃圾等,为保障工程顺利进行，施工过程中须对施工工序的安排、建筑材料的运输时间进行细致而周密的组织与部署，认真作好建筑物周边的安全防护和环境保护工作，维护好场容场貌、自觉遵守各项规章制度，努力提高施工现场的文明程度、树立起良好的企业形象。2、施工条件本工程目前进行的土石方挖运已接近尾声，五通一平已完成，已基本具备桩基础施工的条件。（1）对外运输道路本工程对外交通运输条件十分便利。整个工地场内运输道路已基本具备。（2）水场地施工用水从市政供水驳接，能满足施工及生活用水的要求。（3）电工地设一台变压器，容量为410kvA，可满足施工用电负荷要求。（4）场地平整基坑施工完成后，已为桩提供了一个良好的工作面。3、本工程主要施工特点依据设计图纸及结合现场实地考察情况，本工程施工的主要特点有：（1）基坑深度很大，须做好场地内材料垂直运输工作。（2）桩芯砼浇筑量大，桩芯砼的质量是关键，在施工过程中，要做好桩持力层的确认及孔底清理工作，对砼材料及浇筑质量要进行严格的控制。（3）地下水位高且丰富，需作好降水措施。1.2、施工组织与部署1.2.1、施工组织1.2.1.1、施工目标：工期目标：确保总工期 30 天。 质量目标：确保合格。安全目标：杜绝死亡事故发生，负伤率控制在1.5以内。1.2.1.2、组织机构人员项目经理：龙毅 技术负责：彭习之施 工 员：苏望辉、熊剑、孟大前 资 料 员：罗洋材 料 员：万正华 质 检 员：邓文彬、龚宇浩安 全 员：廖旭、朱建成、张煜 机 械 员：吴胜利、曹晖1.2.2、施工部署1.2.2.1、部署的原则（1）施工部署的总方针“四全三优先”，即全力以赴，全方位作业，全公司参与，确保全胜；人力、财力、物力优先。（2）发挥我公司拥有大批各类专业技术管理人员以及具有多个类似工程施工经验的优势，严格管理、精心施工，圆满实现业主的各项目标。（3）公司在人力、物力、财务上予以倾斜，在施工机具设备、周转材料、劳动力等方面加大投入，从而达到集中优势力量在较短的时间内生产出最优的产品、创造出较好
