无极绳绞车安装施工组织设计.doc

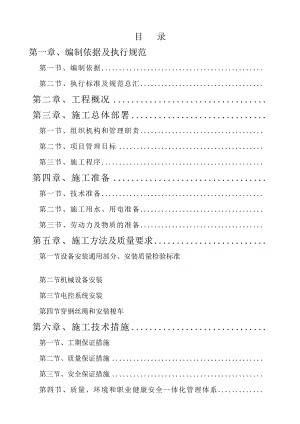

目 录第一章、编制依据及执行规范第一节、编制依据第二节、执行标准及规范总汇第二章、工程概况第三章、施工总体部署第一节、组织机构和管理职责第二节、项目管理目标第三节、施工程序第四章、施工准备第一节、技术准备第二节、施工用水、用电准备第三节、劳动力及物质的准备第五章、施工方法及质量要求第一节设备安装通用部分、安装质量检验标准 第二节机械设备安装第三节电控系统安装第四节穿钢丝绳和安装梭车第六章、施工技术措施第一节、工期保证措施第二节、质量保证措施第三节、安全保证措施第四节、质量、环境和职业健康安全一体化管理体系第七章、工程技术档案管理第八章、服务第一节 、工程回访第二节、 工程保修期限及范围第九章、经济技术分析第一节 材料节约措施 第二节 经济核算措施 第三节 技术节约降本措施无极绳绞车安装施工组织设计第一章、编制依据及执行规范第一节、编制依据本施工组织设计是根据工程招标文件、工程设计图纸、建筑施工组织设计规范、施工验收规范及规程，本公司IS09001-2000质量管理体系文件、煤矿安全规程等进行的编制。 第二节、执行标准及规范总汇1、煤矿安装工程质量检验评定标准 MT5010-952、施工现场临时用电安全技术规范 JGJ 46-20053、建筑施工安全检查标准 JGJ59-994、建筑施工组织设计规范 GB/T50502-2009 5、机械设备安装工程施工及验收规范 TJ231-786、建筑安装工程质量检验评定统一标准GBJ300-887、煤矿安全规程-20078、建设工程项目管理规范 GB/T50326-20069、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB5017192第二章、工程概况本工程为某某煤业有限公司十煤轨道大巷无极绳绞车安装。其型号： SQ-120B技术参数为：牵引力120KN 主轮1.4m 绳速 0.67/1.12m/S 电机功率 110KW 绳经 28mm、机械设备安装：SQ-120B无极绳绞车、主轴、轮装置、减速机、液压站、配重、电动机、主、副压绳轮、托绳轮、导向轮、机尾轮、钢丝绳。、电控设备安装：电控部分主要包括： 1、ZJK127-X矿用本安型无极绳绞车电控装置主机1台2、QBZ-200启动开关1台3、QJR-315 启动开关1台4、ZBZ-4.0M综保1台5、KJZ-400馈电开关1台6、梭车 1台7、GSG18矿用本安型速度传感器1台8、KHU45矿用本安型过卷开关2台9、KXB127(A)矿用隔爆型兼本安型音箱4台10、KTL10斜井无线通信/信号基台1台11、KTL113-L矿用本安型中继器1台12、KTL113-S1矿用本安型手持机3台13、KDW25稳压电源14、JHH-2本安电路用接线盒2个工期要求：2014年8月10日-2014年8月30日为设备安装、调试时间，第三章、施工总体部署第一节、组织机构和管理职责一、组织机构为了加强对该工程的领导和管理，确保实现施工目标，建立岗位责任制，确保公司对工程的有效监控。选择有丰富施工经验和具有较强组织能力、较高技术水平的项目经理、技术负责人，并配备强有力的项目班子组建项目部，按项目法组织施工，负责施工全过程中的工程进度、质量、成本、安全、文明施工等管理，以保证实现总的施工目标。工程项目管理执行三级管理体系：一是公司级管理体系，二是以项目经理为核心的现场管理体系，三是操作班组一级管理体系。公司每月对项目进行一次工程质量、工程进度、生产安全，成本核算等综合考核。二、组织机构主要部门的职责项目经理部下设生产组、成本核算组、技术组三大组。其职能如下：生产组：负责建筑安装工程施工进度计划、月计划、周计划的编制，计划执行情况的检查及计划的调整；负责施工生产调度，协调分包单位施工；负责大型机械及垂直运输设备调度；负责安全生产、文明施工、临时水电、总平面管理等。控制项目施工质量，进场材料的质量；制定安全防护措施并负责检查验收；同时负责安全管理，主管工程的安全生产、安全保卫及消防工作，负责与环保、环卫、治安等政府职能部门的沟通与协调。成本核算组：负责总包合同管理；分包及采购供应合同的管理；工程量统计、预决算工作；负责工程款收支的审核；负责成本核算；负责财务工作。负责工程机械配备、使用及维护保养；保证周转料具的供应、运输与保管；负责工程各类材料的确认与采购供应。技术组：负责安装工程的技术管理；负责各专业、各工种之间的技术协调；解决工程中的技术问题和技术变更，负责施工组织设计和各种技术方案编制、对各班组进行技术交底；负责项目工程技术资料的收集与整理；负责计量、检验、试验工作。各职能负责人在项目经理的统一领导下，各行其责，互相协作，以追求建造精品，创造名牌为己任。为业主提供满意服务；为本单位创效益、争荣誉。三、管理的几个重要原则。1、根据施工管理的需要，坚定不移地健全机构和人员配置，对施工管理工作进行细化，加强管理的广度和深度。2、管理工作以职责细分为前提，在细分之后，各级人员据此各自展开工作并进行相互之间协作；领导也可据此对各级管理人员的职务行为进行判别考核，并协调平级之间、上下级之间的工作纠纷。3、以制度、合同为准绳，规范内部及分包商、供货商之间的关系，使相互调控的尺度明确而严厉，杜绝拖拉、扯皮现象。4、整个工程的管理工作以工程进度、质量、安全为核心，一切问题的考虑都围绕将工程最快最好建成进行。5、向业主提供严格按照合同承诺的管理和服务。6、严格按照施工合同，加强同业主的联系，按时向业主提交各种报告、图纸、样品和其他资料，并及时将业主指示贯彻到施工环节中去。7、在健全人员配置的基础上，加强对劳务、分包单位的控制的细度和力度，将其完全纳入我方的预设轨道，从而协调有序地按时完成优质交工目标。8、加强对管理者本身的管理，把对项目部各方面各级管理人员的管理当作一项单独而重要的管理工作来抓，确保管理机构本身的效率与活力。9、配置和充分应用先进的通讯、微机及软件等管理辅助工具，提高工作效率。四、现场施工设备运输及安装时，要统一指挥，服从安排第二节、项目管理目标一、工期目标为使本工程早日投入使用，为业主提供服务，公司在人员组织、施工工艺、设备投入、材料供应等方面精心布置，合同工期完成合同中所规定的全部工程量。二、质量目标按照煤矿安装工程质量检验验收标准进行安装及质量验收，保质保量完成工程任务，达到质量验收标准。三、现场文明施工目标在确保工程质量和工期的前提下,树立现场全体员工文明施工意识,不得大声喧哗，言谈举止得体，自觉保护周围设施,最大限度减少对环境的污染，避免对业主及其他单位的干扰。四、安全目标完善安全措施,提高安全意识,杜绝重伤及非伤亡事故发生。第三节、施工程序一、 设备安装:施工准备定位放线基础验收机械设备安装电器设备安装二次灌浆设备调试空负荷试运转负荷试运转竣工验收移交。二、 电控系统安装：电气安装工程中，要注意有的设备轻拿轻放，砌好设备台凝固后在摆放设备，语音系统要悬挂好。第四章、施工准备第一节、技术准备1、在开工前及时收集各种技术资料，包括施工图纸、设备技术文件等前期技术资料。2、收到图纸后立即组织有关人员熟悉工程设计内容并认真做好图纸会审工作，做好图纸会审记录，参加设计技术交底，做好交底记录。3、编制切实可行的施工组织设计，及时上报公司和业主审批，并做好图纸翻样、技术交底和编制分项工程的作业指导书等工作。4、做好各种仪器、量具的检测；对各种施工机具进行检修，保证能正常运转。5、编制施工预算、材料工日及成本分析，并根据预算和进度计划编制材料供应计划，落实供货渠道。6、领取各种设备及随机配件，要进行开箱检查，如有数量、规格不符或有损坏，作好记录。安装前，对设备、附件及地脚螺栓进行检查，不得有损坏及锈蚀，并将设备内部的杂物清理干净。第二节、施工用水、用电准备一、 施工用水本工程基本无施工用水，生活用水由建设单位安排就近解决，现场施工队准备保温桶一个，以满足施工人员饮用水需要。二、 施工用电由建设方提供，引入KBZ-400/1140（660）馈电后在引到QBZ-80启动开关供电，采用660V供电，接地要可靠，各种保护不准甩掉不用。第三节、劳动力及物质的准备1、根据施工组织设计的数据，初步落实开工初期的劳动力和整个工程施工工期的宏观安排，以便劳动力分期分批进场。2、施工管理人员迅速到位开展各项准备工作。3、对主要施工机具，根据工程进度，提前进场。对进入现场的机具认真做好检修与保养，使其处于待命操作状态。 4、做好各种原材料、主要构配件及施工工具。摸索清技术要求，全面框算，分期分批细算、询价、送样报批、订货和组织进场。5、根据施工图及预算工料分析表，安排好各阶段的劳动力。第五章、施工方法及质量要求第一节、设备安装通用部分、安装质量检验标准一、设备基础复核验收：无极绳绞车在安装前必须测量定位放线，确定十字中心线，标高点，复核基础施工质量，按图纸要求检查基础的外形尺寸，相对位置及与设备有关的部分、内部质量、 定位标高，外形尺寸等是否符合要求，不合格处应进行处理。二、螺栓连接所用螺栓必须符合设计及规范要求，并检验合格后才能使用。1、螺栓拧紧后，螺栓应露出螺母24个螺距。2、基础螺栓的螺母与垫圈间和垫圈与螺母间的接触均应良好。3、采用带槽锚板的活动基础螺栓应符合下列规定：、活动锚板设置应平整稳固、螺栓末端的端面上应标明螺栓矩形头的方向。、基础表面上应标明锚板容纳螺栓矩形头的槽的方向。、拧紧螺母前，应依据标记将螺栓矩形头正确的放在锚板槽内。4、安设基础螺栓应垂直，不应碰孔底及孔壁。5、基础螺栓上的油脂和污垢应清除干净，但螺纹部分应涂油脂。6、拧基础螺栓应在混凝土达到规定强度75%以后进行。7、连接螺栓的规格、型号、数量和防松装置必须符合设备技术条件的规定。8、连接螺栓装配时，螺栓、螺母与连接件的接触应紧密。9、不锈钢螺栓的螺纹部分，应加涂润滑脂。10、构件孔的允许偏差应符合规范要求。11、高强度螺栓的型号、规格和技术条件，必须符合设计要求和有关标准规定。高强度螺栓必须经试验确定扭矩系数或复验螺栓预拉力，当结果符合钢结构用高强度螺栓的专门规定时，方准使用。12、结件的高强度螺栓连接表面，严禁有氧化皮、毛刺、焊疤、油漆和油污。13、安装高强度螺栓，必须分两次拧紧，初拧扭矩值不得大于终拧扭矩值的30%，终拧扭矩值应符合设计要求。三、二次灌浆1、设备安装前，混凝土基础二次灌浆处应剁成麻面，放置垫铁的部位，垫铁与基础面应接触良好，并在灌浆前用水冲洗干净。2、灌浆时必须捣固密实，基础螺栓严禁产生歪斜。3、二次灌浆所用沙浆或混凝土的强度等级应比基础的混凝土强度等级高一级。第二节、机械设备安装一、SQ-120B无极绳绞车、主轴、轮装置、减速机、液压站、配重、电动机、主、副压绳轮、托绳轮、导向轮、机尾轮、钢丝绳的安装。1、安装前的准备：安装前，必须测放中心十字线，基础经验收合格，准备好吊装设备，用24Kg工字钢搭设起重架，进行吊装
