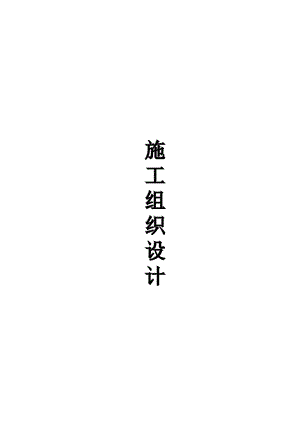

施工组织设计直属.doc

施工组织设计目 录一、工程概况1二、 施工组织机构2三、 施工部署及主要部位形象进度3四、 施工准备及人力、设备、材料计划5第一节 技术准备5第二节 材料准备5第三节 施工用电5第四节 施工用水6第五节 劳动力准备6第六节 设备准备7第七节 施工现场准备7五、 主要项目施工方法及技术措施8第一节 测量放线8第二节 基础工程8第三节 主体工程施工方法8第四节 楼地面工程施工方法9第五节 门窗工程施工方法9第六节 装饰工程施工方法10第七节 屋面工程施工方法11第八节 管道工程施工方法11第九节 电照工程施工方法12六、 工程质量保证措施13七、主要安全施工方案15八、 安全保证措施17九 、工期保证措施19十、现场文明施工措施22十一、 原材料质量保证措施23十二、 成品与半成品保护措施24十三、 屋面卫生间地面及管道重要部位防渗漏技术措施25十四、创优质工程质量保证措施及制约措施26十五、 创市级文明工地措施27十六、 创无质量通病工程措施28十七 、技术管理措施30十八、雨季施工措施31十九、停水停电保证连续施工措施32二十、环境保护措施33二十一、降低燥音，减少污染的具体措施34二十二、现场消防措施35二十三、创优工程保工期制约措施36二十四、施工进度计划表37二十五、施工现场平面布置图38一、工程概况本工程为某某区庭院改造工程，分两个单位工程。具体工程概况为：（一）车行道新建（1）土质类型：一、二类土，土方外运10KM。（2）土基用12吨以上压道机进行辗压4-6遍，压道机无法辗压的，应用机械夯夯实，以达到最佳密实度；有反弹现象的要清除反弹部分，用块石加砂进行防反弹处理。（3）白灰土基础厚度不得少于30厘米，且白灰的含量不低于10%，含水量在12-18%之间。（4）横过街或面积较小的挖掘复旧，压道机无法进行灰土基础辗压的，应在土基夯实的基础上用手摆块石做基础。（5）碎石厚度不得小于6厘米，不得超过9厘米。（6）面层应用AC13型中粒式沥青混凝土铺装，压实厚度不得少于4厘米。（二）车行道罩面（1）面层应用AC-13型中粒式沥青混凝土铺装，压实厚度不得不于4。（三）路缘石安装（1）路缘石的材质加工制做应符合设计要求。（2）运输和安装过程中注意保护，防止磕碰掉边、掉角造成缺损。（3）路缘石基础及后侧用C10水泥砼做基础，厚度5厘米。（4）路缘石缝宽不得大于1.5厘米，分两次勾缝。先勾缝、后回填。二次勾缝时，应先将边石缝中的杂物清洗干净再勾缝，达到灰浆饱满，水线整齐均匀，同时将缝边毛刺清扫干净，浇水覆膜养生。（5）安装后的路缘石要达到顶面平顺、无波浪，曲线部分用特殊加工的转角边石安装，达到圆顺、无折角。（6）边石规格为：500×350×150。（7）路缘石的允许偏差见下表：序号项目允许偏差(mm)检验频率检验方法范围点数1顺直度10100m1拉20m小线量取最大值2相邻块高差320m1用尺量3缝宽±320m1用尺量4顶面高程±1020m1用水准仪测量（四）步道板安装（1）平整基础、清除树根和其它废弃物，用8吨以上（含8吨）压道机辗压，边角处及压道机无法作业时，应采用机械夯夯实，达到密实、平整，遇有空洞应用水撼砂填实。（2）水泥干拌砂做垫层，厚度5厘米，水泥含量5%，道板与边石和构筑物的衔接应自然顺畅，与边石的距离不大于1.5厘米，水泥砂浆抹缝，深度大于3厘米，水泥砂浆比1:3，并浇水覆膜养生。（3）道板的横坡应满足排水需要，并且不大于5%，防止因坡度过大冬季滑倒行人。（4）铺砌的道板应平整、稳定，接缝平顺线直，嵌缝饱满、密实，板块不翘动，图案简洁、素雅、协调。（5）边角及与构筑物的衔接必须切割铺砌，缝宽不得超过1.5厘米，达到自然、顺畅。（6）树池应整齐、协调，规格一致。树池内的土应低于顶面10厘米，道板与树池界石缝隙不大于1.5厘米。（7）井位要按步道板高度进行调整，达到平整、顺畅，误差±5厘米。（8）步道板规格为：200mm×150mm×50mm或和200mm×150mm×80mm。（五）挡墙砖砌挡墙采用一砖半10cm高砌体为基础，一砖30cm高为挡土墙，三面抹灰，顶面和外墙刷乳胶漆。（六）防水坡、鹅卵石地面、广场砖、马赛克防水坡采用填充料（块石3-7#碎石）为基础，厚度不得少于10cm，宽度为90cm，每隔5m设伸缩逢，水泥抹面。鹅卵石、广场砖、马赛克地面采用C15商品水泥混凝土基础，厚度不得少于10cm。（七）设施1、铁艺大门：规格：8000mm×2500mm 1、玻璃钢棋牌桌：1550mm×1550mm×700mm（长×宽×高）2、玻璃钢靠背休闲椅：1800mm×380mm×450mm（长×宽×高）3、玻璃钢垃圾箱：600mm（直径）×900mm（高）4、健身路径：（1）双人太空漫步机：1100mm×900mm×1300mm （2）三人转腰机：1600mm×1600mm×1350mm （3）双人双杠：1460mm×700mm×1500mm （4）双位大转轮：730mm×920mm×1880mm5、石椅:1800mm（长）×300mm（宽）×1300mm（高）6、石桌凳（组）：桌面700mm×700mm 高900mm 凳（4个） 250mm×250mm 高450mm7、仿木桌凳（组）：桌800mm×800mm 高1100mm 凳（4个）300mm×300mm 高500mm8、长廊：见平、立面图，含制作、运输、安装。 9、凉亭：见平、立面图，含制作、运输、安装。10、实木花箱：1500×1500×500。11、提升井：将原有排水井用砖砌筑提升加固，达到平整、顺畅，并低于路面5mm。12、残土外运：运距10KM13、喷泉：直径300的圆形，壁厚250，底板250，混凝土标号C30S6，垫层150厚C15，含喷淋管线。(八)绿化1、紫丁香：高1.5m，包括起挖、运输、换土、栽植、养护。2、水腊篱：高0.8-1m（带土坨），6株/，包括起挖、运输、换土、栽植、养护。3、榆叶梅：高1.5m（带土坨），包括起挖、运输、换土、栽植、养护。4、金叶榆：D6-7（带土坨），包括起挖、运输、换土、栽植、养护。5、水腊球：高0.8m（带土坨），包括起挖、运输、换土、栽植、养护。 6、连翘：高1.5m（带土坨），包括起挖、运输、换土、栽植、养护。7、紫叶李：D6-7（带土坨），包括起挖、运输、换土、栽植、养护。 8、京桃：D5-6（带土坨），包括起挖、运输、换土、栽植、养护。9、丁香：高1.5m（带土坨），包括起挖、运输、换土、栽植、养护。10、垂榆：D6-7（带土坨），包括起挖、运输、换土、栽植、养护。11、五叶地锦：高1.5m（带土坨），包括起挖、运输、换土、栽植、养护。12、红丁香：高1.5m（带土坨），包括起挖、运输、换土、栽植、养护。13、桧柏：高1.5m（带土坨），包括起挖、运输、换土、栽植、养护。14、花楸：胸径3-4cm（带土坨），包括起挖、运输、换土、栽植、养护。15、山杏：D3-4（带土坨），包括起挖、运输、换土、栽植、养护。16、暴马丁香：高3m（带土坨），包括起挖、运输、换土、栽植、养护。17、茶条槭：高1.5m（带土坨），包括起挖、运输、换土、栽植、养护。18、草花：36株/，包括起挖、运输、换土、栽植、养护。19、小叶丁香球：高1.5m，5株/（带土坨），包括起挖、运输、换土、栽植、养护。工作内容为松明街44号院序号项目名称单位工程量1普通道板铺设M2107.62安砌侧石M35.43散水、坡道M21254营养土M320.95余方弃置M33706栽植丁香株127刷喷涂料M22288栽植花揪株12通达街80号院序号项目名称单位工程量1车行道沥青混凝土新建M29372普通道板铺设M23603安砌侧石M304玻璃钢座椅个25挡墙砌筑M3256营养土M310.87余方弃置M31480.438砌筑检查井座109栽植丁香株20工期计划开工日期：2009年5月15日计划竣工日期：2009年6月8日总施工天数：25日历天二、施工组织机构姓名职务职责范围黄忠文项目经理项目部全面工作支继伟技术负责人施工技术负责人蒋宝庆项目工长工程施工负责人李洪亮质检员质量负责人陈学峰安全员安全负责人三、施工部署及主要部位形象进度总体部署：该工程经公司领导研究，列为公司重点必保项目，在人力、资金材料上保证供应，在质量上要到优良标准。工期部署：工程施工工期为25天。通达街80号余方弃置工程：第1天-第3天沥青混凝土新建第4天-第10天砌筑检查井第8天-第10天挡墙砌筑第10天-第12天道板铺设第11天-第15天安砌侧石第16天-第18天玻璃钢座椅第19天-第20天营养土第21天 栽植丁香第22天-第25天松明街80号余方弃置工程：第1天-第3天散水坡道第4天-第8天道板铺设第6天-第12天安砌侧石第13天-第14天刷喷涂料第15-18天营养土第19天 栽植丁香、花揪第20天-第25天施工过程中，积极推广新技术、新工艺以提高工程质量，加快施工进度。放线前，先平整场地，修通进场道路，接通水电、线路及消防器具。 施工顺序为: 土方工程道路工程绿化工程。四、施工准备及人力、设备、材料计划第一节 技术准备认真熟悉和审查图纸，分专业做好图纸自审工作并作详细记录。认真做好设计交底和图纸会审工作，并形成会审记要。做好施工测量、放线工作，控制好墙体的定位轴线和标高。认真编制施工组织设计，绘制切实可行的施工进度计划表和网络控制计划，保证工程按期交付使用。准备施工中所需的各种技术规范和标准图集。第二节 材料准备材 料 组 织 计 划序号材料名称单位数量1沥青混凝土M29372道板M2437.63营养土M331.74丁香株325花揪株12第三节 施工用水使用现场临时供水管道第四节 劳动力准备人 力 组 织 计 划工种人数备注瓦工10
