施工组织设计9954570182.doc

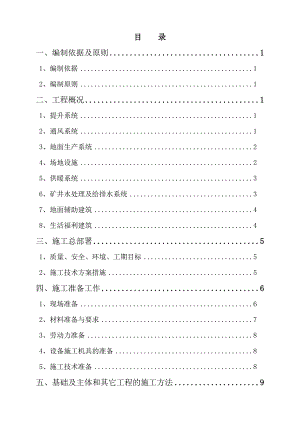

目 录一、编制依据及原则11、编制依据12、编制原则1二、工程概况11、提升系统12、通风系统13、地面生产系统24、场地设施25、供暖系统36、矿井水处理及给排水系统37、地面辅助建筑48、生活福利建筑4三、施工总部署51、质量、安全、环境、工期目标52、施工技术方案措施5四、施工准备工作61、现场准备62、材料准备与要求73、劳动力准备84、设备施工机具的准备85、施工技术准备8五、基础及主体和其它工程的施工方法91、定位放线与基槽施工92、模板工程143、钢筋工程154、砼工程215、脚手架工程226、毛石砌体工程247、砖砌体工程248、装饰工程269、屋面工程2710、管网施工2811、钢结构制作与安装3212、道路施工4813、窄轨铁路施工5014、滑模施工5015、门窗施工5916、水、电、暖、消防、避雷等安装工程71五、工程质量保证措施781、施工工艺及管理质量保证措施782、测量放线质量保证措施793、钢筋绑扎质量保证措施794、模板工程质量保证措施795、混凝土工程质量保证措施796、安装工程质量保证措施807、结构预埋预留质量保证措施808、材料、机械设备的质量保证措施809、加强预控措施81六、工期保证措施811、搞好施工前的准备工作812、加强施工过程中的管理813、采取的具体措施82七、安全生产保证措施831、安全保证措施832、安全技术措施833、现场安全保卫措施844、防火措施84八、文明施工、卫生管理措施851、文明施工852、生活卫生管理措施85九、环境保护措施861、环境保护862、地下文物的保护和处置87十、施工进度计划871、施工进度计划872、施工进度计划保证措施87十一、施工现场平面布置88十二、劳动组织与人力配备88十三、冬、雨季施工措施891、冬季施工措施892、雨季施工措施90十四、过程检验和试验计划921、过程检验922、试验计划93十五、成品保护措施941、成品保护技术措施942、各分部成品保护措施94十六、附图表96一、编制依据及原则1、编制依据1.1 依据本次招标的招标文件以及平山煤业（90万吨/年）土建工程量表。1.2 依据国家有关的法律、法规及施工验收技术规范。2、 编制原则本施工方案将结合工程的具体特点，按照技术先进、科学合理、安全适用和实事求是的原则进行编制，并组织实施。二、工程概况本工程为山西保利能源平山煤业股份有限公司（90万吨/年）土建安装工程第一标段，平山煤业位于山西省晋城市沁水县郑村镇后河村，紧邻候许公路，地理位置优越，交通运输便利。平山煤业改扩建项目土建、安装工程全部位于平山煤业工厂内。各单位工程具体情况如下：1、提升系统1.1主井井架加固：结构类型钢结构，钢材量70t。1.2新副井井架：上天轮中心高28m, 结构类型钢结构，钢材量200t。1.3井架基础：钢筋砼基础，体积350m3。基底标高-4.3m，钢筋砼浇筑桩基。1.4新副井提升机房：建筑面积666m2，建筑体积4797m³，檐口高17m，平均高9m，钢筋砼独立基础，基础埋深2.0米，框-排结构，砖墙，砼地面，钢筋砼屋架，木门塑钢窗，通风、采暖、上下水齐全。1.5绞车基础：砼基础，体积250m3。基底标高-4.80-5.80m,局部钢筋砼桩基。2、通风系统2.1风道-改造：钢筋混凝土风道，净断面3.2X3.2长L=52.1米，钢筋砼箱形。2.2风机轨道式基础：928m3钢筋砼基础。3、地面生产系统3.18#皮带走廊：钢桁架结构 断面尺寸3.0×2.5m长 99.7m 钢筋砼桩筏基础。3.2新副井井口房：建筑面积432m2，高8m，钢筋砼条形基础，框架结构，内外砖墙。3.3煤棚一、二：建筑面积1800/2000m2，高12m，钢筋砼独立基础，轻钢结构。3.4 砖围墙：长380米，高2.2米，砖条基。3.5 煤仓一：三个直径15m，高25.6m，砼桩筏，筒仓结构。3.6 仓上建筑： 1896m3，框架结构。3.7 煤仓二：一个直径15m，高28.6m，砼桩筏，筒仓结构。 3.8 仓上建筑： 456.8m3，框架结构。3.9 煤仓桩基：桩直径800,共40根,桩长10.0米。3.10 5# 7# 8#皮带桩基：桩直径800,共52根,桩长10.0米。3.11 煤仓间皮带：3.0×2.5 16.3m 框架-钢结构。4、场地设施4.1窄轨铁路：800m，600mm窄轨，22kg/km,钢筋砼轨枕1500根/km，10组ZDK622-4-12，10组ZDK622-3-15。4.2场外道路：1400m2，素土夯实，碎石垫层20cm，混凝土面层20cm。4.3移挖作填：70000m3。4.4挖土方：50000m3。4.5场内道路：12000m2，素土夯实，碎石垫层20cm，混凝土面层20cm。4.6专用场地：5500m2，素土夯实，碎石垫层20cm，混凝土面层20cm。4.7 专用场地：2400m2，素土夯实，碎石垫层20cm。4.8 截水沟：长1200m，毛沟，断面1.0m*1.02.0m。4.9 排水沟：长900m，砖砌，0.4*0.51.0m，砼盖板。4.10片石挡墙：10050m3。4.11片石护坡：2000m3。4.12 4-2.5m钢筋混凝土盖板涵：20m长。5、供暖系统5.1新副井空气加热室：建筑面积120m2，高4.5m，砖条基，砖混结构。5.2锅炉房：建筑面积60m2，高7.5m,2.5m深钢筋砼独立基础，排架结构，砖墙，砼地面。6、矿井水处理及给排水系统6.1高密度迷宫斜板净水器：Q=30.0m3/h /LxBxH=2.7x4.2x3.5；钢筋砼结构。6.2重力式无阀滤池(半地下式)：V=50.0m3 LxBxH=3.9x3.9x3.5；钢筋砼结构。6.3日用消防水泵房(半地下式) ：建筑面积50，砖条基，砖混结构。6.4煤泥浓缩池(地下式)：V=50.0m3 LxBxH=3.9x3.9x3.5；钢筋砼结构。6.5煤泥处理间：建筑面积80，砖条基，砖混结构。6.6干煤泥棚：建筑面积150，钢筋砼独立基础，轻钢结构。6.7水处理间及泵房(半地下式)：建筑面积63，2.5m深砖条基，砖混结构。6.8井下消防 洒水水池(半地下式)：V=500.0m3 LxBxH=14.3x10.7x3.5；钢筋砼结构。6.9污水格栅调节池(地下式)：V=50.0m3 LxBxH=3.9x3.9x3.5；钢筋砼结构。6.10管网工程土方：长6280m。7、地面辅助建筑7.1器材库：建筑面积450，高7m，钢筋砼独立基础，排架结构，砖墙砼地面。7.2 器材棚：建筑面积250，高7m，钢筋砼独立基础，排架结构，砼地面。7.3 消防材料库：建筑面积60，高3.6m，条基，砖混结构。7.4 岩粉库：建筑面积50，高3.6m，条基，砖混结构。7.5 油脂库：建筑面积80，高3.6m，条基，砖混结构。7.6 矿井修理车间：建筑面积648，高10m，钢筋砼独立基础，排架结构，砖墙，砼地面。7.7 综采设备库：建筑面积1080，高10m，钢筋砼独立基础，排架结构，砖墙砼地面。7.8 救护队车库办公综合楼：建筑面积980，高11.1m，条基，砖混结构。8、生活福利建筑公共厕所：建筑面积90m2，毛石条基，砖混结构。三、施工总部署1、质量、安全、环境、工期目标1.1 质量目标：认真组织，严格控制，工程质量符合国家及行业相关现行标准，确保工程合格。1.2 安全目标强化管理，安全第一，以人为本，确保施工全过程无安全事故。1.3 环境目标：严格管理，保护环境，建设文明工地。噪声不大于85分贝，污水有组织储存沉淀后，用于道路散水尽可能减少污染。1.4 工期目标：协商后的总工期为549天。详细计划，合理流水，加快施工节奏，确保按期向建设单位交付合格工程。 2、施工技术方案措施由于施工项目单位工程多，涉及面广，计划现场设四个钢筋加工场地、四个木工棚、四个机电棚分别进行施工。现场设一台套HZS60型混凝土集中拌合站，进行混凝土的搅拌，局部采用泵车和输送泵配合运输；设四台JS350搅拌机进行砂浆的搅拌，采用工程翻斗车和塔吊进行砂浆及材料、物质的运输。土方开挖采用反铲挖掘机开挖，人工配合清理；基础采用组合钢模板支模，柱、现浇梁板采用胶合板大模板支模。2.1施工顺序遵守“先地下、后地上；先结构、后围护；先主体、后装修；先土建、后专业”的一般施工原则。运用横道图技术，科学安排各工种施工顺序，合理进行穿插作业，确保施工进度。2.2水平与垂直运输现场计划采用一台QTZ40塔吊，采用七台QT31.5塔吊，其他工程可设龙门吊，钢筋、砖、模板等材料尽量安排在塔吊回转半径内，以减少水平运输。水平运输主要使用工程翻斗车，装载机等设备。四、施工准备工作我公司高度重视本工程项目施工，在全公司范围内抽调管理水平高、具有丰富施工经验的人员，组成本工程项目经理部。任命有丰富施工经验，有资格证上岗证的同志担任项目经理、项目副经理、项目技术负责人，并选派具有作业经验的施工队。 1、现场准备首先快速搭设施工临建，做到水、电、路、通讯畅通，场地平整，做好物资储备，制订灾害天气应急预案。由建设单位提供水源处敷设临时管路引至施工现场，修筑蓄水池储备生活、施工用水；本工程施工和生活用电由建设单位提供。结合平整场地，尽量利用自然地形修筑施工场地道路。1.1施工用水量施工用水主要是砼、砂浆的搅拌、养护、砂、石冲洗及砌筑材料的湿润，按砼浇筑量320立方米8h计算，砼搅拌、养护、砂石冲洗等用最大水量为4500L立方米，砌体8小时内以230立方米计取，每立方砖最大用水量为2400L立方米。K1取1.1；K2取1.5，则用量为：q1=（K1*K2）QN/(8×3600)=1.1×1.5 ×(32×4500+23×2400)/(8×3600)=3286.8/288 11.41L/Sq2= K1Q2N2 K3/ (8×3600)=1.1×31×200×2/ (8×3600) =0.47L/S1.2 生活施工现场用水量：生活用水按500人考虑，用水定额为30L人，K：取1.5,则单项工程用水量为：q3=P1×N3×K4/t×8×3600=500×60×1.5/（2×8×3600） =0.78L/Sq4=P2×N4×K5/24×3600=200×100×2/（24×3600）=0.46L/S1.3 消防用水量施工现场消防用水Q5按10L/S考虑，则总用水量Q为：q=0.46+0.78+0.47+11.4113.12L/S。输水主管道直径选50毫米，注入现场储水池，即满足施工现场生产和生活用水需要。1.2 施工用电计算P动=1.10×(0.5×717÷0.75+0.5×82)=570.9KVAP照= P动×10%=57KVAP总= P照+P动=627.9KVAI线=KP/( U线×cos)=0.5
