施工组织设计63.doc

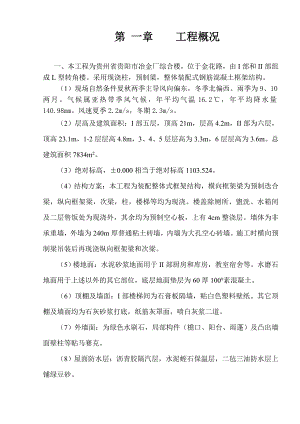

第 一章 工程概况一、本工程为贵州省贵阳市冶金厂综合楼，位于金花路，由I部和II部组成L型转角楼。采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。（1）现场自然条件夏秋两季主导风向偏东，冬季北偏西。雨季为9、10两月。气候属亚热带季风气候，年平均气温16.2，年平均降水量140.98mm。风速夏季2.2m/s，冬期2.3m/s。（2）层高及建筑面积：I部五层，顶高21m，层高4.2m，II部为六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。总建筑面积7834m2。（3）绝对标高，±0.000相当于绝对标高1103.524。（4）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。施工时横向预制梁吊装后再现浇纵向框架梁和次梁。（5）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。（6）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。（7）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。（8）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。二、建筑设计概况1本工程总建筑面积7834m2；总层数为6 层，采用框架结构形式；本工程按地震动参数0.05g 抗震设防；屋面防水等级：二级；建筑耐火等级：一级；建筑高度35.550m。本工程建筑分类为二类建本工程建筑分类为二类建筑，设计合理使用年限为50 年。2建筑用料说明墙体：本工程±0.000 以上外墙及楼梯间、卫生间、管井等内墙采用MU10 烧结多孔砖M5 混合砂浆砌筑，其余内墙采用泰柏板轻质隔墙。3屋面：做倒置式三道防水上人保温屋面，现浇钢筋混凝土防水屋面，20mm 厚，3mm 水泥砂浆找平，三元一丙橡胶防水卷材一道；40mm 厚聚苯乙烯泡沫塑料保温层；20mm 厚，3mm 水泥砂浆找平，油毡一道隔离层；40mm 厚C20 细石混凝土随捣随抹（ 6150 双向），屋顶花园处贴地砖一层。4雨水管：屋面排水采用100 聚氯乙烯UPVC（不锈钢管）落水管有组织排水，具体位置、数量见屋面图。5油漆：除特殊要求外，一般木制作构件做一底二度聚酯调和漆。第 二 章 施工组织管理机构本工程在施工组织方面做到合理科学、统筹安排，既要有单项统筹计划，又要顾及到整体安排。为此，在现有的场地、电源、水源、运输道路上，做好科学管理，统筹安排，是编制本项目施工组织设计的关键。一、施工部署总体原则1. 工程指导思想及组织机构的建立（1）根据本工程的独特性及本工程的重要性，我们组织施工的指导思想是科学管理，严格要求，文明施工和采用先进的施工手段。（2）集中技术熟练的施工队伍，以项目法施工管理为基础，认真贯彻执行公司的质量方针，围绕质量、工期、安全、文明施工四大目标，优质、高速地完成本工程施工任务。（3）以ISO9002 质量保证体系为标准，实行项目法管理。成立项目经理部，负责整个项目具体事务的运作，项目经理直接进行工程的组织、指挥、管理和协调工作。（4）项目处组成结构将是一个知识密集型领导班子，具有丰富的理论、施工经验。形成以理论指导实践，能吃苦耐劳，能打大仗硬仗的强有力的组织管理班子。2.施工方案确立（1）优先安排好直接影响项目施工经济效果的、为全场服务的施工设施，如现场供水、供电、供热、通讯、道路和场地平整，以及各项生产、生活临时设施。（2）在方案确定过程中集思广益，在诸多可行方案中选择最优方案，努力提高机械化和工厂化施工程度，减轻劳动强度，提高劳动生产率，保证工程质量，降低工程成本；尽量缩短主导工序时间，保证在紧张的工期内完成施工任务；合理确定施工起点流向、确定施工程序，确保现场施工有条不紊，紧张有序，有章可循。（3）明确项目管理目标、组织内容和组织结构模式，建立统一的工程指挥系统。组建综合或专业工作队伍，合理划分各承包班组施工。3主要施工方法及总体设想（1）垂直运输机械：采用塔吊（半径r=40m）。（2）钢筋采用场外加工制作，现场绑扎，主筋连接采用闪光对焊和电渣压力焊连接方式。（3）主体结构混凝土全部采用商品混凝土泵送，灰浆现场拌制。（4）模板主要采用多层胶合板，用48 钢管做支撑，横档采用60mm×80mm 方木。（5）外墙脚手架采用双排扣件式钢管脚手架到顶，全部采用绿色密目安全网全封闭围护。（6）装饰工程坚持“样板制”，各分项工程必须先做好样板，经有关人员确认后，方能进行全面施工。（7）整个工程分段分层、分工序展开交叉施工，主体工程、设备安装等采取小流水段作业。（8）水电、设备、暖通、室外安装工程在主体竣工之后也应尽早展开施工。二、工期安排根据我项目处对本工程有关资料的了解，结合现场场地情况及公司技术装备和资金实力，我公司完全有能力按招标文件要求，在240个日历天内完成合同约定内的施工任务。三、施工组织管理机构1为全面系统地抓好本工程的质量、安全、进度、文明施工的管理，确保工程质量等级优良，确保安全生产、文明施工标化工地，本工程由项目处统一领导，由具有丰富施工经验及管理能力的同志担任项目经理，组成项目处。2抽调具有丰富施工经验的施工班组承担施工作业任务，实行网络化、信息化管理施工，确保工程质量和施工工期的实现，为建设单位提供良好的施工服务。木工班、泥工班、钢筋班由责任心强,技术精细，技术力量雄厚，施工经验丰富，的先进班组的队伍承担施工。3项目经理部在集团的直接领导下，精心组织施工，认真解决施工技术难题，联系协调建设、设计、施工、监理等单位的工作，保障工程顺利进展，控制好工程质量。4建立健全项目部各科室各岗位职能人员的责任制，以责任制制约人的行为，以工作质量保证工程质量，实行 TQC 的全面质量管理。5我们将保证对该工程的资金、施工机械、周转材料的供应，确保工程质量优质、安全、按期完成。6我项目处在要求生产、施工、质安、日检日查的基础上采取不定期巡查、抽查和定期月检的方法来控制和把握工程质量、安全、文明施工和工期，针对检查所发现的问题，积极协同有关工种、部门、上级主管及时协调、解决，确保创优施工顺利进行。四、施工总体顺序本工程应以主体工程的施工为先导，抓好主体施工阶段的质量和进度是本项目工程管理工作的关键。整个工程的施工顺序为：主体结构施工屋面施工屋面防水工程内外装饰工程,相关安装工作同步插入,做到密切配合。五、安全生产目标及实施1安全生产目标：杜绝重大人员伤亡事故和重大机械安全事故，轻伤频率控制在1.5以下。2贯彻“安全第一，预防为主”的安全生产方针，建立合理、有效的施工现场安全施工文明管理的组织保证体系，认真执行国家有关安全规范、规程和嘉兴市有关安全生产条例，确保安全生产的顺利进行。3建立以项目经理为首的安全生产责任制，设置符合工程实际需要的专职安全员，定期对职工进行安全技术规程的学习，严禁“三违”施工。4加强对新入场工人和交换工种工人的三级安全教育，抓好安全生产的定期和不定期检查，严抓重点部位、危险岗位的安全检查和事故隐患的整改，建立完善的工伤事故档案制度和安全交底、安全检查、安全记录制度，确保安全生产目标的顺利实施。六、施工准备1技术准备项目经理组织施工技术人员进行有关资料和图纸的学习，详细了解工程的结构特点，并及时组织图纸内审、参与图纸会审，对施工班组进行详细的书面分部分项工程施工图的技术交底工作。同时根据施工需要编制更为详尽的施工作业指导书，使工程从开始就受控于技术管理，从而确保工程质量。2. 料具准备编制和落实施工材料采供计划，对甲供材料，我项目将提前将材料用量计划及进场时间报予业主，并进行对供应方的材料质量、信誉评估。对自行采购的材料，我项目处将货比三家，从质量上、单价上把关，并通过业主及有关部门审批。 机具设备将根据工程需要由公司组织调配，同时保证这些进入现场的设备在使用过程中的完好性。进场后，公司将立即对大型设备进行相关的设备基础施工，设备安装调试。对一些小型机具将按进场计划分批进场，并使所有进场设备均处于最佳的运转状态。3. 人员准备根据我项目处的组织形式，对本工程实行专业施工队伍施工，突出专业化施工。在开工之前10d，所有施工管理人员将全部就位，而施工人员将根据现场需要，分批进场并在内部备足各类专业的施工操作人员。第三章 施工总平面布置一、 施工总平面布置原则施工总平面布置由项目处总体布置，统一协调，项目处按公司CI企业标准统一搭建简易活动用房，施工场地由项目部统一规划、安排、统一管理。具体原则如下：在满足建设单位要求的前提下，结合我公司CI标准，并将二者有机的结合在一起布置施工现场。1 在满足施工要求的前提下，尽可能节约施工用地。2 在满足施工需要和文明施工“双标化”的前提下，尽可能利用原有设施，减少临时设施的建设投资。3 合理组织场内交通运输，最大限度地减少场内二次搬运，避免各工种、各单位之间的相互干扰。4 按施工进度分阶段调整施工现场总平面布置。5 按“双标化”要求布置现场，围墙高度>2.4m，内外刷白。大门一侧布置工程概况及十牌二图及有关的安全标识和宣传画。大门设花坛，设置旗杆。 二、 施工总平面布置因场地在已建厂区内，场地相对狭窄，职工生活区现均按场外布置考虑，现场只考虑办公必须有的办公室等临时设施。三、 施工临时用电布置1.电力线路现场临时用电采用TN-S 系统(三相五线制)，根据施工机具设备容量计算， 总用电量300kVA，从建设单位的电源引入现场临时配电房中。根据施工现场临时用设计的规定，须由电气工程师对施工现场临时用电进行设计。（1）本工程施工临时用电系统采用380/220V 三相五线制(TN-S 系统)，以保证安全用电。（2）施工电源由建设单位提供，直接引入施工临时发配电房。（3）在临时发配电房处设一组接地电阻小于4的发电机保护接地装置， 专用接零保护线和发电机、配电柜外壳接地应与发电机保护接地连接在一起。在配电线路的中间处和末端处做重要接地，接地电阻。配电房低压配电柜分个回路(P1P3)控制施工现场各用电设备。P1 回路供钢筋加工棚、搅拌棚、机修房等用电。导线采用铝芯橡皮线BLX-3×70+2×35mm2。P2 回路供混凝土泵、塔吊。楼层施工工作面用电。导线采用铝芯橡皮线BLX-3×95+2×50mm2，架设在电线杆上到位。楼层施工用电从管道井内向上垂直敷设，每层设一个分配电箱。P3 回路供施工现场照明和办公、食堂等临时设施照明。 导线采用铝芯橡线BLX-3×16+2×10mm2 沿墙明设，过大门时，穿钢管保护。详细布置待建设单位提供接入点后再做场布调整。2. 临时用水平面布置施工现场临时用水详细布置待建设单位提供接入点后再做场布调整。四、施工场地临时排水根据本工程施工场地的特点，应做好场地临时排水工作，以防施工现场积水。排水采用排水沟加浆水井沉淀，后将沉淀水引入城市排水管网，局部沉淀池无法排出时则用水泵抽排。第 四 章 施工总进度计划及保证措施一、施工进度说明（一）施工计划编制思想在各个施工阶段，统筹协调各专业施工，统一安排施工进度，组织交叉施工相互制造工作条件。因此，本施工进度计划着眼于从
