施工组织设计44.doc

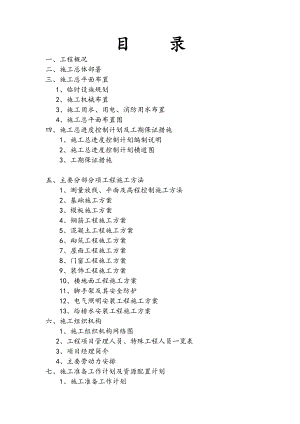

目 录一、工程概况二、施工总体部署三、施工总平面布置1、临时设施规划2、施工机械布置3、施工用水、用电、消防用水布置4、施工总平面布置图四、施工总进度控制计划及工期保证措施 1、施工总进度控制计划编制说明 2、施工总进度控制计划横道图 3、工期保证措施五、主要分部分项工程施工方法 1、测量放线、平面及高程控制施工方法 2、基础施工方案 3、模板施工方案 4、钢筋工程施工方案 5、混凝土工程施工方案 6、砌筑工程施工方案 7、屋面工程施工方案 8、门窗工程施工方案 9、装饰工程施工方案 10、楼地面工程施工方案 11、脚手架及其安全防护 12、电气照明安装工程施工方案 13、给排水安装工程施工方案六、施工组织机构 1、施工组织机构网络图2、工程项目管理人员、特殊工程人员一览表3、项目经理简介4、主要劳动力安排七、施工准备工作计划及资源配置计划 1、施工准备工作计划 2、资源配置计划八、质量保证措施 1、质量目标 2、工程质量组织管理措施 3、创建优良工程规划 4、主要分部分项工程质量保证技术措施 5、质量通病防治 6、建筑细部处理 7、成品保护九、施工安全文明与其他保证措施 1、安全生产保证措施2、文明施工保证措施3、降低成本的技术措施4、季节性施工保证措施5、水电安装与土建施工的配合施工组织设计 该工程为贵阳市某小区住宅楼工程，首层为4.2米高日用百货商场；2至7层为2.8米高居民住宅楼；建筑总面积4192.44平方米，占地面积772.16平方米，建筑高度：25.56米。 一、施工平面布置进场后用钢管和安全网（细密）对建筑物进行全封闭施工。由于各施工地点都处于人口密集地区，对于进场的材料可根据现场的实际情况合理安排场地堆放建筑材料。施工用水、用电可利用原有的水电设施，但必须进行重新安装。现场施工条件1、施工现场已三通一平。2、气候特征：贵阳市空气潮湿，全年雨量充沛，年平均降水天数86天，年平均最高气温32，年平均最低气温为-3。3、材料供应：水泥、红砖、地砖、面砖、石粉、便器、水电设备一般均选用当地供应的优质材料。 二、施工总体部署1、根据甲方提供的坐标控制点和高程水准点，分别建立整个施工现场的垂直坐标平面控制网和高程控制点，以对工程的轴线定位和高程精确控制。2、砼及砂浆供应及钢筋加工：在现场设置砼、砂浆集中搅拌站，混凝土搅拌机选择1台350L型搅拌机；砂浆搅拌采用1台砂浆搅拌机；现场设置钢筋棚、木工房、水泥房、机修房、库房等；砂浆、混凝土及钢筋半成品现场水平运输采用斗车二次转运。4、模板及脚手架工程：模板采用九层板；外脚手架与内架采用木脚手架。5、该工程组织施工时，将工程分为二个施工段，平行施工，内部进行流水施工。6、工期：充分发挥我司强大雄厚的技术管理实力和机械化施工能力，确保工程工期85日历天（含基础工期）。7、质量：严格按照ISO9002国际标准管理的要求加强全面质量管理，杜绝质量通病，确保达到合格工程标准。严格执行以下施工质量验收规范：建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002砼结构工程施工质量验收规范GB50204-2002木结构工程施工质量验收规范GB50206-2002屋面工程施工质量验收规范GB50207-2002建筑地面工程施工质量验收规范GB50209-2002建筑装饰装修工程施工质量验收规范GB50210-2002建筑给排水及采暖工程施工质量验收规范GB50242-2002建筑电气工程施工质量验收规范GB-2002建筑工程文件归档整理规范GB/T50328-2001黔东南州质检站编制的建设工程监督档案实务手册建设工程项目管理规范GB/T50326-2001施工安全规范：建设工程安全生产管理条例施工企业安全生产评价标准JGJ/T77-2003建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备办法建筑工程企业安全生产许可证管理规定建筑施工安全检查标准JGJ59-998、安全生产和文明施工：五图一牌广告化，工地建设花园化，后勤管理军事化，安全设施标准化，施工道路硬地化，创建凯里市安全生产标准化样板工地的文明样板工地。三、施工总平面布置1、临时设施规划1.1甲方代表及监理现场办公室、乙方现场施工办公室、职工宿舍等生活设施均在现场内设置。1.2工地大门和施工道路的设置遵循运距最短、车辆出入方便的原则。在施工现场一个门卫房，施工道路设置排水沟及电缆、水管。1.3钢筋加工房、木工房、砂浆搅拌站和砼搅拌设置在现场以内。2、施工机械布置施工机械的合理布置对加快工程进度，降低工程成本显得尤为重要。2.1砼及砂浆集中搅拌站：在现场分别设置提升机、砂浆及砼搅拌机，配置砂浆搅拌机350L1台、350L砼搅拌机1台，后仓配置斗车上料，具体布置详见总平面布置图。3、施工用电及施工用水、消防用水布置：3.1施工用电已经接通，配电房暂拟设位于西南角。3.2动力用电和照明用电分开布置。3.3电缆沿建筑物环行布置，电缆规格为50mm2。约每30m设置一个2级电箱，办公以及施工用电分别从这些电箱接出，电缆应专门设置电缆沟，深度不少于50cm，并用砖砌内填黄砂，要求在地表沿线位置进行标示警告，严禁挖掘。3.4施工机械的用电从专用电箱单独拉出电缆。3.5每层应布置足够的施工照明，按每层15个低压照明灯平均分布在预留洞口和通道等地方。3.7工地上所有电箱，严格依照“一机、一闸、一保险”进行电箱布置。3.8待中标后，另行编制详尽的施工用电专项方案。3.9施工用水已经接通，水源暂拟定设位于施工现场的东侧。3.10施工用水在平面上的立面上分开布置，在平面上沿施工场地周边布置，并敷设至施工机械所用水的位置。生产用水用20PVC管，间隔20m左右设置一个水龙头。3.11竖向施工用水，要求每幢每层设12个水龙头。3.12施工用电、施工用水布置见总平面布置图。4、施工总平面布置图（见附图）。四、施工总进度控制计划及工期保证措施1、施工总进度控制计划编制说明该工程工期要求较紧，我司根据自身实力，认真计算并精心安排，确定工程总工期为105日历天，开工日期为2010年5月25日，竣工日期为2010年8月1日。由于该工程工期紧，因此在施工中，将采取分段流水施工。2、施工总进度控制计划横道图（见附图）。2.1组织措施2.1.1针对该工程，专门成立项目经理部，全面负责工程项目的全过程控制和动态管理，确保工程所需的资源配置并总体协调处理工程进展中存在的各种问题，充分发挥我司强大优势。2.1.2用周计划控制分部分项工程，每周由项目经理召开一次项目生产例会，及时解决劳动力，施工材料、设备调试等问题，确保分部分项工程顺利完成。2.1.3提高全体职工的待遇，取消节假日、休息日并采用三班制昼夜施工。同时，按照准军事化的管理来安排作业班组的作业时间，确保工程连续施工。2.2技术措施及解决关键问题的设想2.2.1充分组织适合本工程需要的机械设备和各种中小型施工机具，尤其是配套设置足够的垂直、水平运输机械，发挥我司强大的机械化施工能力。2.2.2混凝土工程均严格按照清水混凝土的质量标准进行控制，砖砌体按照单面清水墙的质量标准进行控制，科学减少抹灰成活遍数，缩短抹灰工程所占用的工程时间。2.2.3混凝土、砂浆供应和钢筋加工均采用集中生产供应的方式，充分发挥各项资源的规模效应。2.2.4在混凝土和砂浆搅拌站旁设置5M3的蓄水池，在施工区域配置一台150KW的发电机，以杜绝停水、停电对工程进度的影响。2.2.5采用目标管理，网络计划技术，计算机管理科学管理手段，进度管理做到“统筹规划，科学组织、统一调度、协调配合”，以确保工程总工期。五、主要分部分项工程施工方法1、测量放线，平面及高程控制施工方案1.1测量工作小组的建立及设备的配备1.1.1在建筑施工过程中，为确保建筑的平面位置及调和条例建筑设计的要求，成立测量控制小组。测量控制小组由一名专职测量技术人员和23名辅助人员组成，专门负责本工程在施工中平面控制，高程控制，工程定位放线及测量复核等工作。1.1.2测量设备的配备：选用一台J2型经纬仪，用作本工程测量定位放线和平面控制工作。1.2平面控制测量遵守“由整体到局部，先控制后碎部”的测量工作原则，首先根据建设单位提供的施工总平面布置图和现场提供坐标点（23个），在现场内布设施工平面控制系统网络，对该工程进行整体平面控制。上部施工时，在建筑物内部设内控点，采用吊线或激光经纬仪进行引测。1.3高程控制测量1.3.1在施工中布设高程临时水准点网，形成高程控制网，对本工程建筑进行有效的高程控制。1.3.2临量水准点网，采用环形闭合布设法。1.3.3对临时的水准点网的设置，须经检查合格后才能使用，并在一定时期内进行复核，发现误差及时纠正。1.4建筑高程控制建筑在施工中，设置24个水准标记点，用钢尺向上传距，水准仪检查闭合，确保建筑总高度。在进行主体施工时，用水准仪在边柱上弹线，用钢尺拉尺引测，引测标高时，每次引测必须从始标高点引测，避免累积误差。1.5测量定位放线控制测量技术要求1.5.1测量定位轴线，标高必须正确，不允许存在测量错误；测量误差控制在规范允许范围内。1.5.2建筑物平面位置，垂直度满足工程测量规范GB5002693的要求。平面控制网要求，边长相对中误差1/15000；施工放样要求，测距相对中误差1/5000，角误差20，竖向传递轴线点中误差2.5mm。1.5.3测量设备使用及签定，遵守公司质量保证手册程序文件4.1.1之要求。工程所用测量设备，必须经计量行政部门检定 合格的设备，未经检定周期测量设备不得使用。1.5.4测量和定线均按正倒镜作业，以消除仪器本身不准确度，保证测点的精度。1.5.5控制点、水准点必须采取可靠的保护措施，防止施工中破坏或移动。桩点四周用砼砌成40×40cm砼保护堆。1.5.6测量成果（资料）整理归档，按规定要求执行，并与工程进度同步整理。1.6验线工作1.6.1验线工作应做到防患于未然。1.6.2验线所用的仪器工程应另行备置，按计量法进行检定。1.6.3独立验线：验线人员、仪器、测法要尽量与放线工作不同。1.6.4验线的主要部位：原始桩位与定位条件；主轴线基控制桩；原水准点，引测的标高和标高线；测量放线中精度最弱的点位；每放一次线，验线人员应会同监理公司联合验收。1.7测量人员的基本要求测量施工人员是施工的先行者，又理整个施工过程中参加施工的一支专业队伍。施工测量的进度和精度，对保证施工进度的工程质量起着主要的作用，因此，测量人员应充分认识施工工作的重要性，做到以下几点：1.7.1坚守工作岗位并具有良好的团结、协作精神。1.7.2严格遵守施工测量的各种制度和技术规程。1.7.3掌握施工测设的各项基本工作原理和方法，并能对不同的工程采用不同的方法。1.7.4能针对施工现场不同，灵活解决施工测量中的有关问
