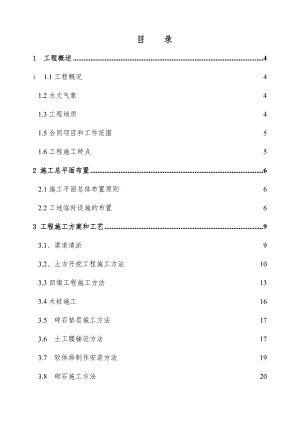

目 录1 工程概述41 1.1工程概况41.2水文气象41.3工程地质41.5合同项目和工作范围51.6工程施工特点52 施工总平面布置62.1施工平面总体布置原则62.2工地临时设施的布置63 工程施工方案和工艺93.1、渠道清淤93.2、土方开挖工程施工方法103.3回填工程施工方法133.4木桩施工163.5 碎石垫层施工方法173.6 土工膜铺设方法173.7 软体排制作安装方法193.8 砌石施工方法203.9 砼施工方法255 风、水、电系统布置425.1 供风系统布置425.2 供水系统布置425.3 供电系统布置426 砂石料、混凝土系统布置436.1 砂石料系统436.2 混凝土系统布置437 辅助生产企业设施457.1 石料加工场457.2 木工加工场457.3发电机房及配电房458施工管理组织机构468.1现场管理机构及主要人员安排469 质量保证体系及安全、文明施工保证措施579.1 质量保证体系和保证措施579.2 安全保证措施639.3 确保工程文明施工与环境保护组织措施659.4 施工总进度计划表（附后）729.5 工期保证措施72附表一 施工进度计划表74附表二 投入本合同工作的主要施工设备表75附表三 劳动力计划表76附表四 主要材料和电需用量计划表771 工程概述1.1工程概况某某市某某灌区北高干渠位于某某市市郊，取水口在金鸡桥闸上游。北高干渠从晋江金鸡拦河闸流经南安市丰州镇、丰泽区北峰、清源、东湖、城东、华大和洛江区万安等镇（街道办事处）后，进入洛阳江。北高干渠是某某灌区的主要干渠之一，北渠灌片设计灌溉面积16万亩，有效灌溉面积10.3万亩，此外还承担向5个水厂供水（目前规模29.5万t/d）和防洪排涝等任务。由于渠道建成多年，淤积渗漏和污染现象严重，需进行整治改造，渠道总长24.74km，目前桩号11+18024+740渠段已基本达到续建配套与节水改造工程的建设标准。本期整治范围为桩号0+2256+258渠段。本标段由某某市水利水电工程有限公司中标承建,桩号3+5004+067,长567m,合同编号为BGQII/C2。1.2水文气象本工程所在地属亚热带海洋性季风气候，暖热湿润，季风明显，台风活动频繁，多年平均气温20.6，极端最高气温38.7，极端最低气温0，基本无霜，年平均风速3.9m/s，最大风速32m/s。平均年降雨量1050mm，降水地区分布不均匀，总的趋势是由东南沿海向西北方向递增。1.3工程地质北高干渠桩号3+5004+067渠段地基土自上而下分布有：厚度1.502.4m的人工填土，松散稍密状；厚度1.105.00m的粉质粘土，可塑硬塑状态；厚度1.308.00m的残积砂质粘性土，可塑硬塑状态；全风化花岗岩。渠道两岸挡墙基础置于粉质粘土层上。地下水位埋深2.607.70m，地质较好。1.5合同项目和工作范围主要工程项目有：渠道护砌、道路拆除修复、杏后机耕桥及招联生产桥重建、渠边硬化与混凝土道路、挡墙顶石栏杆、浸塑钢丝网等项目。为配合工程施工所需的场内施工道路、 风水电系统、砂石料系统、砼系统及其施工工厂、仓库、临时支护和临时生活设施等所有临时工程，以及施工导流、基坑排水、防洪度汛措施。1.5工程施工特点我标段为C2标段,渠道总长567m，为线型分布，点多面广。其基础开挖边坡稳定性较差,土方运距较长;挡墙基础砌筑部分在水下施工,其难度大、工期紧;左岸水田地势低洼，地质较差，施工道路修筑及后期施工难度较大。右岸沿线有高压电及电信布线，桥桩施工及桥梁吊装难度大。2 施工总平面布置2.1施工平面总体布置原则根据本工程的施工方案和工程施工总进度计划的要求，对施工现场的工地临时设施、对内、对外交通及临时水电管线等，作出如下总体规划布置：、与工程施工程序和施工方法相适应；、就近布置，方便施工，有利于工地对内、对外交通运输车辆的畅通；、确保工程施工过程中各生产、生活临时设施的安全防火，且符合卫生及环境保护要求；、有利生产，便于管理；、合理使用场地，布置紧密，合并搭建，降低费用，但不应过分拥挤。2.2工地临时设施的布置2.2.1临时设施项目部及办公设施：租用左岸民房，桩号3+530，面积约500m2。职工住房、文化福利设施：与项目部在同一民房，面积约100m2。民技工工棚：砌石及杂工班组在项目部附近租用民房，面积为2200m2。软体排预制班组利用桩号3+500左岸空地修建工棚，面积为约800 m2。2.2.2生产性临时设施砼预制场：在桩号3+500左岸设预制场，预制场面积3000 m2，分成四块场地：砼浇筑场地、钢模安装场地、拆模场地和预制块堆放区。机械设备停放场、维修场、堆料场、仓库等场地设在预制场旁边，面积600m2； 配电房设在预制场上游侧，面积20m2。工地试验室设在预制场旁边，面积16m2。2.2.3工程对外交通某某市位于福建东南沿海，是闽东南“金三角”地带，已形成水、陆、空立体交通网络，北高干渠经过的各乡镇之间均有公路相连，并已有多条公路与施工工区相通，工程建设所需物资可通过现有公路运至施工区，交通便利。2.2.4场内施工便道我标段总的施工思路：、左岸施工道路修筑后可分为两个工作面从桩号3+500往下游方向施工；、招联进站桥至井山闸左岸与杏后机耕桥至招联进站桥右岸现有条石围墙拆除后破除右岸现有混凝土路面以便右岸挡墙施工。、右岸挡墙分为三个工作面同时施工。、杏后机耕桥及招联生产桥基桩可先行施工。、排污管埋设待挡墙后回填至管底高程后施工。2.2.5砂石料堆放场、搅拌站工程所用砂、碎石均为外购，鉴于本工程砂、石料需用量较大及工程特点，故在沿线征地线内及空地上和预制场，各设立砂、碎石、条块石堆放场，以应工程生产需要。砂浆搅拌台：在渠岸内的空地上材料堆放场附近设立多座临时砂浆拌和站，每座拌和站面积为15m2。混凝土搅拌站：在桩号4+030左岸的空地上和预制场各设立一座临时混凝土拌和站，每座拌和站面积为25m2。2.2.6水、电系统生产、生活用水：施工用水抽取临近渠道水及自钻井取水，生活用水接自当地自来水水源。生产、生活用电：与当地电力部门联系，接自变压器电源及当地居民用电，并在各作业区布设简易电力线路。另本工程自备一台85KW移动式柴油发电机组。2.2.7通讯所有管理人员均配备移动电话，项目部配备固定电话一台、对讲机二对。2.2.8 临时设施汇总表临时设施汇总表 项 目结构及规格单位数量备 注项目部砖混m2500在当地村庄租用职工住房等设施砖混m2500在当地村庄租用民技工宿舍砖混m22200在当地村庄租用配电房砖混m220工地实验室砖混m216砼拌和站m275简易砂浆拌和台m245简易机械设备停放场m2600露天材料堆放场m2800露天砼预制场m23000露天3 工程施工方案和工艺3.1、渠道清淤3.1.1基本资料收集1、在接受工程任务时,全面了解实施该项工程的目的、设计要求和施工条件,并取得初步设计文件及有关技术资料。2、施工前,向建设单位或设计单位搜集包括水文、气象、地形、地质筹技术资料在内的工程设计文件和图纸,必要时应补充调查、勘测和提供有关基本资料。3、施工条件的调查应包括以下内容:施工作业区有无过江电力及通讯线路和水底电缆、管道、桥涵、水下障溜物、水生植物、污染物等,并查明其所属单位和具体位置。陆上排泥场的设置条件影响情况。排泥区的泄水通道、泄水对附近水域或设施可能产生的冲淤及污染惰况。3.1.2根据本工程的实际情况，本工程采用挖泥船结合加长臂的挖掘机进行开挖清淤，个别地段遇有桥、闸、涵洞则结合人工清淤。3.1.3采用加长臂挖掘机进行清淤工作，主要选择在渠道岸边交通方便可设置大型机械作业的渠段。进行渠道清淤前，先进行岸边施工道路的修筑，采用挖掘机进行开挖整平，并进行碾压，以作业土方开挖施工作业道路，个别地质不好地段加以铺设碎石、石屑，以便于汽车行走。 施工道路开挖完成后，即可进行渠底的清淤开挖工作。开挖时，采取加长臂挖掘机作业。一个横断面分成两期作业，如先施工左岸及渠道中心线的左侧渠底，另一侧则在后期施工。挖掘机清淤开挖的土方，由马道上的挖掘机挖土装到自卸汽车上，由自卸汽车运土到指定弃碴场弃碴。清淤工作的高程采用人工结合水准仪控制。3.2、土方开挖工程施工方法3.2.1概述本工程渠道土方开挖11066m3,，开挖高程按设计文件施工，按100m一个单元进行施工，分多个施工部位。3.1.2.土方开挖施工程序土方开挖施工程序见下图3-1-1。图3-1-1 土方开挖施工流程图3.2.3 土方开挖施工方法 测量放样根据施工图提供的坐标轴线和断面尺寸，用全站仪放出轴线控制点，并对业主提供的控制点进行复核，其精度需符合要求。合格后，根据现场情况增设控制桩，并给予固定保护，中心桩确定后，根据建基面高程与原地面高程确定两侧开挖边坡线，并撒白灰标示清楚。接着进行开挖前的实测地形及开挖放样剖面图报送监理工程师审核，经监理工程批准后，方可进行开挖。 场地清理场地清理包括表层清除及杂物清理，利用PC-220反铲挖掘机对开挖范围内的杂草、废碴、垃圾等杂物清除干净，并弃运至业主指定地点堆放。 表土开挖表土开挖指表层草皮、杂质开挖，采用PC-220反铲挖掘机将含根须及覆盖草本植物的表层有机土壤开挖，开挖深度应严格按监理工程师的指示进行，有机土弃运至业主指定地点堆放。 土方开挖土方开挖选用PC-220反铲挖掘机挖装，6t自卸汽车运输，鉴于工程土方地质条件较差，采用立面式分段分层开挖。(5)土方开挖要点： 土方开挖应按设计坡度放坡，自上而下进行开挖。并且视地质的情况采取相应措施，如木桩、钢板桩、叠碎石袋等方法作临时支护，坡脚排水要及时，避免产生浸泡坡脚。 根据土质、气候和施工机具等情况，开挖基坑底部应留有一定厚度的保护层，避免扰动地基，并且在底部工程施工前，分块依次挖除。 土方开挖应按设计要求放样的边线、底线及高程进行控制施工，施工中机械移动前应提前予以校核，避免产生漏挖、超挖、欠挖等现象，并且控制开挖平整度。 在施工过程应校对其地质条件是否和原设计的地质条件相吻合，如出现相差较大，应及时通报监理工程师及现场设计地质代表，商讨解决方案，严禁盲目作主。 土方开挖应综合考虑回填土料的合理利用，在视合格土料并经监理工程师批复在施工现场附近临时堆放，并不得影响施工、交通、排水等。在土方开挖时，反铲挖掘机铺设一定厚度的钢板或松木桩，作为移动轨道。机械开挖后底部的齿槽及边坡保护层的修整须人工跟班作业，每个工作面配合10人。在雨季施工时，应保证基础工程质量和安全施工的技术措施，有效防止雨水冲刷边坡和侵蚀地基土壤。开挖过程中，应经常校核测量开挖平面位置、水平标高、控制桩号等是否符合施工图纸的要求。基础开挖完后应清除基础面上杂物、杂草等物品，并及时对桩号、座标、高程等
