施工组织设计146.doc

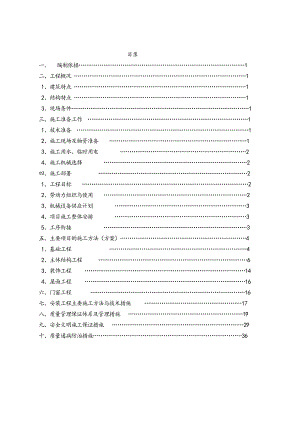

目录一、 编制依据1二、工程概况 1 1、建筑特点 1 2、结构特点 1 3、现场条件1三、施工准备工作 1 1、技术准备 1 2、施工现场及物资准备 1 3、施工用水、临时用电 2 4、施工机械选择 2四、施工部署 2 1、工程目标 2 2、劳动力组织与使用 2 3、机械设备供应计划 3 4、项目施工整体安排 3 5、工序衔接 3五、主要项目的施工方法（方案）4 1、基础工程 4 2、主体结构工程 6 3、装饰工程 14 4、屋面工程 16六、门窗工程 16七、安装工程主要施工方法与技术措施 17八、质量管理保证体系及管理措施 19九、安全文明施工保证措施 29十、质量通病防治措施36一、 编制依据1）、威海凯得建筑设计有限公司设计的*工程施工图纸2）、公司投标文件。3）、国家现行标准、规范及地方法规。4）、类似本工程相似的施工经验及资料。5）、施工现场的了解及调查。6）、建筑施工合同文本通用条款。二、工程概况1、建筑特点本工程为多层住宅楼，由*投资建设，*设计有限公司设计,位于*。*#楼工程，建筑面积6333.52m2，结构形式为框架结构，基础为独立基础，网点层高3.0米，标准层层高为2.8米，抗震设防烈度为七度，结构设计使用年限为50年。2、结构特点本工程主体结构为钢筋混凝土框架结构，砌体填充墙为加气混凝土砌块，所有围护墙均为200厚加气混凝土砌块加50厚聚苯保温板墙体，采用M5混合砂浆砌筑,加气块干容重7.0KN/立方米。砼强度等级：基础垫层为C15，钢筋混凝土独立基础至一层柱砼为C30，一层梁板楼梯以上混凝土为C25，柱梁板采用一、三级钢筋。3、现场条件：现场水、电、道路开通，场地平整，符合开工条件三、施工准备工作1、技术准备（1）组织技术人员、预算员、统计员、钢筋下料员、工长、模板翻样员进行图纸会审，研究各分部分项施工方案。（2）施工道路及临时设施，必须按施工平面图的布置进搭设,并且满足市级文明工地的规范标准，组织材料进场，材料堆放，并进行半成品加工的检验工作,进场材料必须按施工平面图的位置堆放.（3）编写各种施工方案和施工技术交底(详见各自的施工方案)。（4）采用新技术、新材料、新机具、新工艺，提高标准化施工水平，提高工效，降低成本。2、施工现场及物资准备 施工现场由于整个小区比较狭窄，处于交通要道，本工程临建按要求达到文明施工标准用房，水泥库在现场搭设堆料棚，离地400mm高，上用雨布盖好，防止受淋潮湿，现场设钢制大门一座，硬化施工道路采用C20混凝土硬化路面，满足文明施工要求。施工物资准备该工程的常规物资均须提前进场，视现场情况按计划分好的区域合理分类堆放。对于构成工程实体的材料物资应严格遵循有关要求进行试验检验，并作出详细记录归档备案。合理组织物资供应，减少材料储备量。需求计划力求准确，减少因材料剩余而造成的浪费。物资进场应堆放（码放）整齐，做好标识及保护工作。3、施工用水、临时用电施工现场临时用水主要包括混凝土的养护、砌筑、抹灰、楼地面砂浆拌制、润砖等用水量。施工现场供水由甲方提供自来水。现场临时用电由甲方负责级配电，其它、级配电按施工现场平面布置。4、施工机械选择根据工程特点及平面尺寸，在本工程楼北侧布置QTZ315塔吊一台，塔吊安装的位置详见施工现场平面布置图.，负责该工程施工中的垂直及水平运输，JZC350型搅拌机1台，平板振动器4台，插入振动器4台，振动棒10套。四、施工部署1、工程目标1）、质量目标：确保工程质量达到合格标准。2）、工期目标 2012年2月10日至2013年1月31日。3）、合理编制施工总进度计划、月进度计划、周进度计划。4）、安全生产目标施工现场杜绝重大伤亡事故及机械设备事故，轻伤率控制在4内。现场文明施工管理目标按照安全文明卫生工地施工管理的有关规定，对施工全过程进行科学管理，建成符合“两型五化”标准的施工现场，配合建设单位处理好与周围居民的关系。本工程安全管理实行标准化，力保达到“市级安全文明卫生工地”标准。2、劳动力组织与使用劳动组织按照基础、主体结构、装饰装修等不同阶段，分别考虑和安排。为保证施工质量，提高效率，便于核算，作业班组应保持稳定，由项目经理部统一安排，统筹调度。划分为一区、二区两个施工区，根据工程进度情况安排劳动力陆续进场，其劳动力组织如下（附劳动力使用计划表）：1）、基础阶段：壮工20人，砼工20人，木工30人，钢筋工20人，架子工10人，机电操作工8人，电焊工1人，在浇注砼时打破工种界限。2）、主体阶段施工：各工种按施工段定轴线、定区位、定岗位组成流水施工作业。安排木工30人，钢筋工10人，砼工20人，架子工10人，机电操作工8人，电焊工2人。当结构至五层时，进入瓦工30人进入室内砌体施工。3）、装饰装修阶段施工：当主体结构封顶，全面进入装修施工时，高峰期安排瓦工60人，木工8人，机电8人，架子操作工8人，电焊工1人，随着工程的进展，统一调配，逐步适当递减。3、机械设备供应计划机械设备由本公司提供，在工程开工前检修就绪，保证完好。使用过程公司维修班组负责日常维护。4、项目施工整体安排由项目部为主组织该工程各专业的施工管理，以内部施工合同方式管理各专业施工队，针对本工程所包含的专业内容做如下划分：木工、瓦工、砼工、架子工等工种以本项目部为主完成，施工队伍由公司统一调度。钢筋工由公司钢筋项目部负责。水、电、暖、消防由公司所属安装队承担施工。该工程的屋面工程、防水工程、粉刷工程、特殊工种作业，由专业施工队承担。 5、工序衔接1）、施工段划分本工程为单体工程，依据工程施工图纸拟划为两个施工区段。施工中充分利用现场投入的塔吊，合理安排劳动力施工人数，并组织各工种间的小流水施工作业，加快施工进度，减少窝工损失。2）、工序衔接安排按照先地下后地上、先主体后装修、先室外后室内、先土建后安装的总体顺序展开施工。基础和主体施工阶段，基础工程计划在4月份初完成，主体工程计划在今年6月底完成，土建施工主要分项工序衔接安排如下：a、基础施工阶段：本工程采用钢筋混凝土钢筋混凝土承台，其工序安排如下：土方开挖-清理基槽-验槽-砼垫层-钢筋混凝土独立基础钢筋绑扎-钢筋混凝土独立基础模板支设-钢筋混凝土独立基础砼浇筑 -地下部分外墙防水-基础验收-土方回填其中土方开挖过程中穿插基槽清理工序，整个基槽划分为两个区段分别组织验收，使整个工程划分为两个施工段，组织流水施工，基础工序与钢筋隐蔽验收有机衔接。b、主体施工阶段本工程采用钢筋砼框架结构，主要工序安排如下：楼层放线-框架柱钢筋绑扎-柱钢筋检查验收-搭设满堂脚手架-支梁板楼梯模板-梁板钢筋绑扎-检查验收-浇筑混凝土-混凝土养护。以上为工序间逻辑顺序，其中部分可通过穿插来有机衔接，如放线与柱钢筋绑扎穿插，柱模板可与梁板操作架子搭设穿插等。框架施工完毕，插入一至五层砌体施工，砌体工程施工完毕，及时插入内外墙钢丝网铺钉施工，做好主体工程验收准备。3）、专业配合：A、安装与土建配合：预留预埋配合：预埋人员施工前要从土建图纸查出建筑轴线和标高、管路走向、预埋位置，按图纸随土建施工进行预留预埋。预埋过程中不得伤损建筑结构钢筋，与土建有矛盾处由技术人员与有关人员协商解决。预埋人员要求施工经验丰富，责任心强，杜绝漏埋错埋现象。预埋盒、管要用废纸等封堵好，防止砼进入，砼浇筑前设专人巡护。敷设墙体内暗配管时，应先划好线，利用手提锯开槽，不得使用手外向锤乱打乱砸。暗设箱、盒及理石、瓷砖墙面上的开关应随土建墙体施工以及理石、瓷砖贴面时进行安装，不得破坏瓷砖、理石。开关安装位置应准确，施工时不得损伤墙面，若孔洞较大，应先做处理。在顶棚、墙面粉刷完后，将箱盒内杂物清处干净再安装器件。施工时不得随意在土建墙体上打洞，若因特殊情况，必须打洞，应事先与土建协商，并要注意对墙面、吊顶的保护，避免污染。风口、接线盒安装应先在龙骨上固定或确定孔位和孔的大小由装修配管开孔。风口应在吊顶施工后安装，且布局应与二次装修协调；施工时不得擅自锯割骨、破坏顶棚。B、安装与装饰专业配合装饰进行前，特别是需要装饰隐蔽的管线，要将需要充水试验的项目进行完，避免装饰进行后再试验，以免水渍污染装修，必须在装饰后进行的项目一定要采取可靠的保护措施。风口、喷头、暖气片应与装饰协调，做到整齐划一，干净美观。水电安装专业配合必须树立一盘棋思想，服从项目部的统一管理。专业管线较多，楼梯、地沟等管线交叉的位置应充分协商，制定详细的安装剖面位置图，以合理利用、排列各种管线。禁止利用其他专业管线设置支架、焊接支撑件等。五、主要项目的施工方法(方案)（一）、基础工程基础施工工艺流程为：场地放线-机械挖土-清理基槽-地基验槽-混凝土垫层-钢筋混凝土独立基础钢筋-钢筋混凝土独立基础模板-钢筋混凝土独立基础砼-砼养护1、土方开挖（1）本工程土方开挖采取机械挖土施工，开挖前应先将施工区域内的地下、地上障碍物清除或处理完毕；完成场地平整，并使有一定坡向，以保证场地不积水，必要时设置截水沟、排水洪沟，阻止雨水流入开挖基坑范围内，保证边坡不被冲刷塌方，基土不被地面水浸泡破坏，同时修筑好运输道路。（2）根据建筑总平面和基础平面图进行测量放线，设置控制定位轴线桩、龙门板和水平桩，放出挖土灰线，经验收合格，做好基槽验线记录。（3）挖土期间应随时关注天气预报，现场应做好排水措
