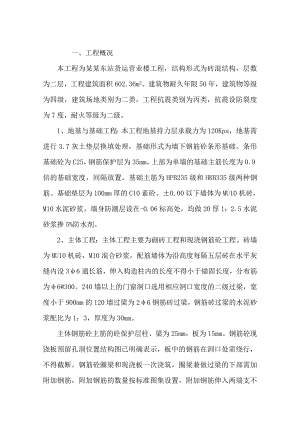

    施工组织设计砖混二层.doc

    一、工程概况本工程为某某东站货运营业楼工程,结构形式为砖混结构,层数为二层,工程建筑面积602.36m2。建筑物耐久年限50年,建筑物等级为四级,建筑场地类别为二类,工程抗震类别为丙类,抗震设防裂度为7度,耐火等级为二级。1、地基与基础工程:本工程地基持力层承载力为120Kpa,地基需进行3.7灰土垫层换填处理,基础形式为墙下钢筋砼条形基础。条形基础砼为C25,钢筋保护层为35mm,上部为单墙的基础主筋长度为0.9倍的基础宽度,间隔放置。基础主筋为HPB235级和HRB335级两种钢筋。基础垫层为100mm厚的C10素砼。±0.00以下墙体为MU10机砖,M10水泥砂浆。墙身防潮层设在-0.06标高处,均做20厚1:2.5水泥砂浆掺5%防水剂。2、主体工程:主体工程主要为砌砖工程和现浇钢筋砼工程。砖墙为MU10机砖,M10混合砂浆,配筋墙体为沿高度每隔五层砖在水平灰缝内没36通长筋,伸入构造柱内的长度不得小于锚固长度,分布筋为6300。240墙以上的门窗洞口选用相应洞口宽度的二级过梁,宽度小于900mm的120墙过梁为26钢筋砖过梁,钢筋砖过梁的水泥砂浆配比为1:3,厚度为30mm。主体钢筋砼主筋的砼保护层柱、梁为25mm,板为15mm。钢筋砼现浇板预留孔洞位置结构图已明确表示,板中的钢筋在洞口处需绕行,不得截断。钢筋砼圈梁和现浇板一次浇筑,圈梁兼做过梁的下部需加附加钢筋,附加钢筋的数量按标准图集设置,附加钢筋伸入两端支不得小于250mm。二、室内外装饰及楼地面的工程本工程卫生间内墙面13mm厚1:3水泥砂浆打底,面砖面层,基它房间墙面13mm厚1:3石灰砂浆打底,2mm厚纸筋灰抹面,刷内墙涂料。卫生间顶棚素水泥浆一道,5mm厚1:3水泥砂浆打底,5mm厚1:2.5水泥砂浆面层,刷内墙涂料。其它房间顶棚刷素水泥一道,7mm厚1:0.3:3混合砂浆打底,3mm厚纸筋灰罩面,刷内墙涂料。地面为150mm厚3:7灰土垫层,60mm的C15素砼垫层。卫生间地面采用聚胺脂三道涂膜防水层。一层地面为现浇水磨石面层,二层楼面为铺地砖面层。在墙体阳角处做水泥护角线,用20mm厚1:2.5水泥砂浆,每边宽50mm,高2000mm。卫生间楼面20mm厚1:3水泥砂浆找平,聚胺脂三道涂膜防水层与墙交接处翻起150高,60mm-30mm厚C20细石砼找坡层。外墙主要为水泥砂浆墙面喷涂料,具体做法12mm厚1:3水泥砂浆打底,6mm厚1:2.5水泥砂浆罩面,喷外墙涂料。本工程外墙在窗口、窗台、窗顶凸出部分,以及墙压顶雨棚等出墙部分均做滴水线,要求平直、整洁、光洁。4、屋面工程:本工程屋面为250mm厚水泥珍珠岩保温层,1:2.5水泥砂浆找平层,SBS防水层。5、室外工程:本工程散水宽度为1000mm,工程做法为素土夯实,夯填150厚3:7灰土,50厚C15砼上撒1:1干水泥砂子压实赶光。6、门窗工程:本工程门为木门,窗为中空玻璃塑钢窗。7、安装工程:给排水工程:给水管材采用热浸镀锌钢管,排水管道均采用排水铸铁管。采暖工程:本工程热媒95/70 热水,焊接钢管,散热器采用辐射对流型,落地安装。电气工程:本工程供电方式为三相五线制,采用VV-1KV-5×16聚氯乙稀绝缘铜芯电力电缆由电杆引入室外部分直埋,过墙部分套SC管保护;室内电照配线均采用BV-500V型导线穿SC、PC管在墙内。本系统采用TZS系统接地制式。 三、施工现场平面布置图本工程主要施工区布置在拟建建筑物的北侧,主要机械设备,龙门架 1台为工程主要垂直运输工具,砼搅拌机2台,砂搅拌机1台等。工人宿舍、食堂布置在拟建建筑的北侧。木工加工区、库房以及办公区拟建建筑物的东,西侧布置钢筋张拉及制作场地。现场铺设环形施工道路。详见施工现场平面布置图。四、施工进度网络计划图本工程按照招标文件的要求,交工日为2005年9月30日前,详细进度计划见工程综合施工网络进度计划图。五、技术劳力安排计划为保质、保期完成本工程施工任务,我单位选配了优良的项目经理班子,项目经理具有10多年的施工经验,并完成了多个市级优良项目工程,项目工程师技术经验丰富,质量员、安全员等均具有本职岗位多年的施工经验。本工程各工种技术工人均配备四级以上的工人,技术工人平均等级在5级以上。具体各工种劳动力情况详见技术劳力安排计划表。六、机械、机具安排本工程施工所用的机械、机具情况详见机械、机具计划表。七、施工方案、主要部位施工方法、冬季施工措施(一)施工方案:1、施工准备:按平面布置图的要求,搞好施工现场的办公、宿舍、库房、食堂、钢筋木工工作棚等生活、生产设施的搭设。做好机械、材料进场的准备工作,并按平面布置图预留好就位位置。做好劳动力进场的准备工作。根据生产、生活的用电、用水要求,架设施工现场的电线,埋设施工现场的用水及消防管道,并做好现场排水的准备工作。项目部技术负责人组织有关人员对图纸进行会审,发现问题在开工前与设计和监理单位明确解决办法,同时确定各分项工程项目做法,材料规格,并计划加工定货方案。按照计划选定的材料,先进行试化验工作,进一步确定工程所用的各种材料。2、施工原则:按照先地下,后地上的原则,将工程定位后,首先进行基础大开挖。回填土就近堆放,待基础完成的同时室内暖沟一并完成,再进行基础回填土。遵循先主体后装修的原则,基础工程完成后即进行主体施工,待主体结构完工后进行门窗安装和装修工程。土建、水暖电气安装等各工序之间紧密配合,合理安排,保证工序合理,均衡施工。3、划分流水段:本工程分成两个流水段,第一流水段(1)轴线到(7)轴线,第二流水段(7)轴线到(13)轴线,分段流水施工。4、施工顺序:(1)基础工程平整场地测量放线土方开挖人工修整边坡挖底探槽验槽3:7灰土垫层基础砼垫层钢筋砼条形基础基础砌砖基础构造柱及地梁暖沟底以下回填土暖沟垫层及砌砖回填土暖沟盖板。(2)主体工程的施工顺序放线绑扎构造柱钢筋砖墙砌筑绑扎圈梁钢筋支现浇板、构造柱、圈梁、楼梯等模板绑扎现浇板、楼梯等钢筋予留上下水管道洞口及配电管敷设浇筑砼拆模上一层放线。(3)屋面工程的施工顺序上人屋面:清理屋面基层铺设250厚水泥珍珠岩板铺水泥浇浮石找坡2%,最薄处不少于30厚20厚水泥砂浆找平层铺SBS防水层。(4)内装饰墙面洒水吊垂直、套方正、找规矩及墙面贴饼冲筋抹踢脚线顶棚素水泥浆一道顶棚混合砂浆打底墙面做水泥砂浆护角卫生间墙面顶棚水泥砂浆打底其它房间墙面白灰砂浆打底修抹固定电气箱盒顶棚墙面麻刀灰罩面(除卫生间墙面外)清理楼地面楼面找平层楼梯楼面及踏步做水泥面层卫生间四周抹八字角卫生间楼面聚胺脂防水层后细石砼找坡地面3:7灰土垫层地面砼垫层地面找平层卫生间聚胺脂防水层后细石砼垫层找坡。(5)外装饰涂料墙面:清理墙面堵架眼及修补基层吊垂直、套方正、找规矩、贴饼冲筋水泥砂浆打底设计分格、弹分格线、粘分格条水泥砂浆面层养护喷涂料。 (6)室外其它工程台阶散水水落管。(二)主要部位施工方法:1、基础工程:(1)土方工程:本工程采用机械开挖,挖出的土除了留做回填土外,其余土方用自卸汽车边挖边运至弃土场。土方开挖过程中,测量员用经纬仪经常测量挖深,并给挖土机械操作人员作出深度标注点,要严格控制挖深,严禁超挖。挖土后人工挖底并修整边坡。(2)探槽、验槽:基坑挖好后,进行钎探,探杆长2.0米,从探杆尖端分6段做出标注,每段长度为30cm。钎探铁锤重量为4kg,打锤时举高离钎顶5070cm。将钢钎垂直打入土中,并记录每打入土层30cm的锤击数。钎探完毕后,通知监理公司、设计单位、地质勘察单位、质量监督部门和施工单位共同进行验槽。验槽后,由设计单位给出地基是否需要处理,原设计基础是否变更意见,作为基础施工的依据。(3)钢筋砼基础:本工程基础为墙下砼条形基础,基础模板工程要注意尺寸准确,牢固坚实,基础模板以钢模板为主。在浇筑砼前要认真检查基础模板的各项指标,符合要求方可进行砼施工。基础钢筋采用HPB235、HRB335级钢,钢筋在下料制作时要严格按照图纸要求进行。条形基础在L形交接处纵横墙受力钢筋重叠布置,该部分分布钢筋取消,但需要搭接,搭接长度不得小于35倍的分布钢筋直径。在T形交接处,纵墙受力钢筋不变,横墙受力钢筋在重叠处间距加倍排放至纵墙轴线处。上部分为单墙的基础,基础主筋的长度为基础宽度的0.9倍,基础主筋靠基础两侧间隔放置,伸缩缝处的基础主筋长度与基础宽度相同。本工程基础砼所用的水泥采用大水泥厂生产的硅酸盐水泥。砂子要级配良好,含泥量不得大于3%,砂中有机杂质的盐酸含量2.0%,轻物质含量1.0%,硫化物和硫酸盐的含量1.0%。石子要级配良好,石子的含泥量应2.0%,且坚固。砼要严格按照试验室配制的配合比进行配合,配合比按重量比进行,砂子、石子要过磅,水泥要先校验袋装水泥的重量是否达到50kg。搅拌砼前要先进行空车运转试车,合格后方可加料。倒料前,先将搅拌机加水空转湿润,第一盘砼搅拌时考虑到筒壁上的砂浆损失,石子用量应按配合比减半。基础砼坍落度定为3cm,严格控制砼的水灰比和坍落度。砼倒料顺序为石子水泥砂子。搅拌时间应大于1.5分钟。砼振捣采用振捣棒,振捣棒要快插慢拔,每次振捣时间应控制在20秒至30秒,另外要看砼表面水平不再下沉,表面泛出灰浆为准。在浇筑条形砼基础时,应按基础两侧的高度,在模板上弹出标高线以及架设顶部砼面的控制线。基础工程虽然分两个流水段施工,但砼浇筑要求不流设施工缝,一次完成。基础砼浇筑2小时后采用塑料薄膜覆盖养护。由于基础浇筑砼时正是夏天时间,温度较高,因此塑料薄膜覆盖养护3天后砼强度可达到设计强度的50%,即可拆去塑料薄膜,洒水养护,同时进行基础砌砖,以及基础部分构造柱等。待基础砼施工完毕即可进行回填土,墙两侧的土要同时夯填,夯实土时要注意不得碰坏墙面。(4)砌体工程:本工程基础砌砖采用M10混合砂浆砌MU10机砖。采用“三一”砌砖法。2、主体工程本工程主体工程主要包括砌砖工程、钢筋砼现浇板、构造柱、圈梁等钢筋砼工程。砌体工程:砌筑砂浆用的水泥出厂日期不明的或超过三个月的,应进行复查试验,根据复查试验结果使用。砌筑砂浆用的砂应为中砂并应过筛,砂子含泥量不得超过5%,混合砂浆用的石灰粉应采用合格品,各项技术指标应符合要求。砌筑砂浆的配合比应由试验室经过试验确定。砌砖前应制作皮数杆,皮数杆上应在竖向构造上标明楼面、门窗洞口、过梁、圈梁、楼板等位置,砖应提前一至两天浇水浸砖。砖墙采用三一砌砖法砌筑,在砖墙的转角处和交接处立皮数杆,皮数杆的间距不得超过15m,在皮数杆之间拉准线,依准线逐皮砌筑。水平灰缝和竖向灰缝的厚度应为10mm不得小于8mm或大于12mm,竖向灰缝应采用挤浆法或加浆法,不得出现透明缝,严禁用水冲浆灌缝。在砖墙的转角处,每批砖的外角应加砌七分头砖,七分头砖的顺面方向依次砌顺砖,丁面方向依次砌丁砖。在无构造柱的丁字交接处,横墙的端头隔皮加砌七分头砖,纵墙的隔皮应砌通。每层承重墙的最上一皮砖应是整砖丁砖。宽度小于1米的窗间墙应选用整砖砌筑。砖墙的转角处和交接处当无构造柱时应同时砌筑,当必须留槎时应留斜槎,斜槎长度不应小于高度的三分之二。在丁字墙交接处,如果不能留斜槎,可留成直槎,但必须是凸槎,并加设拉接筋,拉接筋为26钢筋,长为每边一米成直角,钢筋末端应做成90°弯勾,拉接筋的竖向间距为500mm。砖墙留置临时洞口处,其侧边离交接处的墙面不应小于500mm,洞口顶部必须设置过梁,临时洞口补砌时,应将洞口周围的砖表面清理干净,并浇水湿润,再用和原墙相同的材料补砌。砖墙临时间断处的高差不得超过一步脚手架的高度。相邻工作段的高差不应大于一个楼层高度。砖墙
