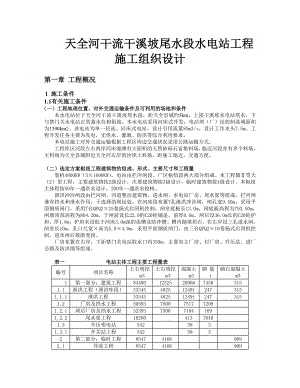

天全河干流干溪坡尾水段水电站工程施工组织设计第一章 工程概况1 施工条件1.1有关施工条件（一）工程地理位置、对外交通运输条件及可利用的场地和条件本水电站位于天全河干流干溪坡尾水段，距天全县城约5km，上接干溪坡水电站尾水，下与禁门关水电站正常蓄水位相衔接。本水电站采用河床式开发，电站坝（厂）址控制流域面积为1390km2。该电站为单一径流、河床式电站，设计引用流量85m3/s，设计工作水头7.5m。工程开发任务主要为发电，无供水、灌溉、防洪等综合利用要求。本电站施工对外交通运输根据工程区周边交通状况采用公路运输方式。工程库区河段左右两岸河床漫滩有大面积的天然砂砾石富集料场，临近河段亦有多个料场，主料场为天全县城附近天全河右岸的沙坝土料场，距施工地近，交通方便。（二）选定方案枢纽工程建筑物的组成、形式、主要尺寸和工程量装机4800KW（3×1600KW），电站由拦河闸段、厂区枢纽段两大部分组成。本工程属等大（2）型工程，主要建筑物按2级设计，次要建筑物按3级设计，临时建筑物按4级设计。本枢纽主体程按50年一遇洪水设计，200年一遇洪水校核。泄洪冲沙闸段由拦河闸、河道整治建筑物、进水闸、水电站厂房、尾水渠等组成。拦河闸兼有挡水和泄水作用，于选择的坝址处，在河床段布置7孔泄洪冲沙闸，闸孔宽9.50m，采用平面钢质闸门，采用7台QPQ2×25卷扬式启闭机控制，闸室底板长13.0m，闸底板高程为793.50m，闸墩顶部高程为804.20m，于闸前设长22.0的C20砼铺盖，前厚0.6m，闸后设36.0m长的C20砼护坦，厚1.8m。护坦末设低于河床3.0m深的齿槽及防冲槽。槽内抛填块石。在右岸设三孔进水闸。闸室长10m，孔口尺宽×高为5.0×4.0m，采用平面钢质闸门，由三台QPQ2×16卷扬式启闭机控制，进水闸后接渐变段。厂房布置在右岸，下距禁门关电站取水口约350m，主要有主厂房、付厂房、升压站、进厂公路及防洪墙等组成。表一 电站主体工程主要工程量表编号项目名称土石明挖m3土石填挖m3混凝土m3钢 筋t砌石混凝土m31第一部分：建筑工程84480123252006674583151.1泄洪工程（泄洪咋段）333454825124912473151.1.1泄洪工程333454825124912473151.2厂房及挡水工程505937500751772091.2.1坝后厂房及挡水工程32393750071041691.2.2尾水渠工程1820041370401.3升压变电站5425831.3.1开关站工程5425832第二部分：临时工程854741689092.1导流工程854741689092.1.1导流明渠工程52139092.1.2导流围堰工程33344168（三） 工程的施工特点和有关通航、过木、供水、环保及其他要求受坝址条件限制，本工程采用2次围堰法。先对河段右岸设计尾水渠部分开挖施工导流，等修好大坝工程后，在拆除围堰的同时对尾水渠部分进行围堰施工。施工过程中满足通航、过木需求工程区内水质良好，可作生产、生活用水。合理利用资源，从细微处着手，维持、提高环境质量。（四） 主要建筑物材料的来源、供应条件和水源、电源、通信情况材料来源：水泥主要采用天全县生产的水泥，钢筋、钢材、机电设备在成都购买，木材、油料及火工材料由当地解决。工程库区河段有大面积的天然砂砾石富集料场，邻近河段亦有多个料场，料场勘察储量大。各料场均位于天全河左、右两岸漫滩，有公路相通，交通方便。砼骨料主要从开挖弃料中筛选，不足部分外购。本工程所需土料主要用于施工围堰防渗，主料场为天全县附近天全河右岸的沙坝土料场，距闸址和厂址区距离约4KM，有108国道相通，交通方便。供应条件：场采集，不足部分由发包人外购提供，并存放在成品料仓内。由发包方供应的水泥由通过公路运输至工地本标承包人的料罐或仓库。由发包方供应的钢筋、钢材、机电设备在成都购买，通过公路运输至工地本标承包人仓库；水源：为工程区内的水。电源：施工用电直接从附近电源点引以回10KV线路至工区。承包商负责从电源点接入施工场地内各用电点的材料和配电设备采购安装等。（五） 业主对本工程施工的有关要求本枢纽主体工程按50年一遇洪水设计，200年一遇洪水校核。工程开发任务为发电，无供水、灌溉、防洪等综合利用要求。1.2 简述有关自然条件（一） 洪、枯水季节的时段、各种频率的流量、水位与流量关系、冬季冰凌情况及开河特征、洪水特征以及上下游水利水电工程队本工程施工的影响等流域内降雨在年内分配不均匀，雨量集中于汛期，每年510月为多雨季节，69月为该工程河道洪水期。123月为该工程河道枯水期。表二 电站分期洪水计算成果表位置月份实际流量（m3/s）2%3.3%5%10%20%坝、厂址123183163146118914392351317260204543941038434029269280025502360202016601043939836430724911219193172136103表三 干溪坡尾水电站坝下游水位流量关系表流量01.2210.138.182.8133242373530723950水位792792.5793793.5794794.5795795.5796796.5797流量1203147917812107245528253216362740584509水位797.5798798.5799799.5800800.5801801.5802（二） 地形、地质条件和气温、降水、冰冻层、冰情等特征地形、地质条件：工程区在大地构造上处于扬子准地台西缘与青藏高原接壤的龙门山构造带东边，位于北东向龙门山隆起褶皱断带之西南端宝兴背斜南东翼，并处于东南龙门山主边界断裂（大川天全断裂），西南天全荥经断裂所切割的块体内。区内经历多次构造运动，产生和发展以北东向褶皱、断裂为主，并伴有北西向断裂的基本构造隔架。工程场地内无区域性断裂，本身不具备发生中强地震波及的影响，外围历史地震对工程区的最大影响烈度未超过度。经四川省地震局工程地质研究院复核，本工程场地在50年超越概率10%时，地震烈度为7.4度，基岩水平峰值加速度为119cm/s2。气温：根据天全气象站的观测资料统计，多年平均气温15.1，历年极端最低气温-6.7，历年极端最高气温36。多年平均降水量为1682.4mm，多年平均降水日数位235.7d，多年平均雷电日数29.4d，多年平均蒸发量814.8mm，多年平均湿度83%，平均风速1.0m/s，最大风速为25m3/s。降水：本流域为盆地到高原的的过渡带。流域由西向东倾斜，西部流域分界海拔高程在3000-5000m，东西海拔高度悬殊，地形条件有利于水汽的输送和抬升。因而降水量较为丰沛。但受地形作用，降水量各地相差较大。总体上看，河谷地带较山坡雨量少，就全流域而言，上游大于中下游。流域内降雨在年内分配不均匀，雨量集中于汛期。510月降雨量占年雨量的80.4%，123月枯水期占年内总量的9.5%。第二章 施工导流2.1 按以下要求选定导流标准：（一）提出不同施工时段划分的选择意见及成果。导流时段按其水文特征可分为：枯水期、中水期、洪水期。采用分段围堰法导流时，后期用临时底孔导流来修建砼坝时，一般宜划分为三个导流时段：第一时段，河水由束窄的河流通过，进行第一期基坑内的工程施工；第二时段，河水由导流底孔下泄，进行第二期基坑内的工程施工；第三时段，进行底孔封堵，坝体全面升高，河水由永久建筑物下泄，也可部分或完全拦蓄在水库中，直到工程完建。（二）选定各期施工导流的洪水频率和流量，确定导流建筑物的级别。本工程导流建筑物设计为级。（三）选定坝体拦洪渡汛的频率和流量。坝体拦洪渡汛的频率是按50年一遇洪水设计，200年一遇洪水校核。设计50年一遇洪水期流量为2360m3/s、200年一遇洪水期流量为2800m3/s。2.2 选定导流方式，提出各期导流工程布置及防洪渡汛、排冰等措施；提出有关水力计算的主要成果。本工程采用分2期围堰明渠导流的方法。先对河段右岸设计尾水渠部分开挖施工导流。在河段上进行围堰修筑大坝工程后，在拆除围堰的同时对尾水渠部分进行回填围堰施工。汛期施工期间，为避免施工场地造成积水而影响工程正常施工，应做好如下防洪渡汛工作。（1）每年汛期前，主体工程施工面貌必须达到安全度汛要求。（2）做好施工区内冲沟、山洪及地下水的截留、引排措施。（3）在施工边坡上修建截水沟，做到排水畅通，同时做好边坡的保护工作。（4）生活区和施工现场等工程建筑物的排水设施保持畅通。（5）配置足够的防洪渡汛器材设备和劳动力数量。（6）保持抽水设备的完好率，提高水泵利用时数。（7）汛期来临前，将库区内的施工废弃物和建筑垃圾清理完毕，防止影响水流过坝。（8）若在施工期间发生超标准洪水时，为减少洪水过堰而造成的损失，做好如下防洪渡汛工作。1）做好防洪渡汛期间水文、水情预报及水位观测。2）提前拆除、转移基坑施工机械、设备，以及现场施工人员辙离工作。3）拆除转移、保护基坑机械设备围堰高程下游水位+围堰安全超高 795.8+0.3796.1m2.3 按以下要求说明导流建筑物的设计与施工（一）说明导流的挡水和泄水建筑物的方案比较.导流方案的比较选择应在同精度、同深度的几种可行性方案中进行，先研究分析采用何种导流方法，再研究什么类型，在此全面分析的基础上，排除明显不合理的方案，保留可行的方案或可能的组合方案。（二）提出选定的方案的导流挡水、泄水建筑物的结构形式、主要尺寸、布置及工程量.泄洪冲沙闸段由拦河闸、河道整治建筑物、进水闸、水电站厂房、尾水渠等组成。拦河闸兼有挡水和泄水作用，于选择的坝址处，在河床段布置7孔泄洪冲沙闸，闸孔宽9.50m，采用平面钢质闸门，采用7台QPQ2×25卷扬式启闭机控制，闸室底板长13.0m，闸底板高程为793.50m，闸墩顶部高程为804.20m，于闸前设长22.0的C20砼铺盖，前厚0.6m，闸后设36.0m长的C20砼护坦，厚1.8m。护坦末设低于河床3.0m深的齿槽及防冲槽。槽内抛填块石。在右岸设三孔进水闸。闸室长10m，孔口尺宽×高为5.0×4.0m，采用平面钢质闸门，由三台QPQ2×16卷扬式启闭机控制，进水闸后接渐变段。（三）说明导流建筑物与永久工程结合的可行性，并提出结合方式及具体措施.由于地形条件限制，一期导流工程所开挖段即为设计尾水渠部分。在二期围堰施工厂房电站部分时导流河槽便可作为永久性的尾水渠使用。具有很高的可行性。（四）说明导流建筑物
