施工组织设计 厂房.doc

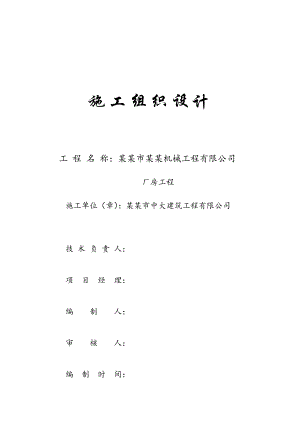

施工组织设计工 程 名 称：某某市某某机械工程有限公司厂房工程施工单位（章）：某某市中大建筑工程有限公司技 术 负 责 人：项 目 经 理：编 制 人：审 核 人：编 制 时 间： 表A17-2 会签单会 签 部 门意 见负责人签字生 产技 术质 量安 全建设单位意见：单位公章：负责人签字：日 期：表A17-3 建设工程概况表工程名称某某市某某机械工程有限公司厂房工程实际开工日期某某.4.10工程地址某某县经济开发区计划竣工日期某某.8.15建筑面积（m2）5508.38结构类型砖混排架结构工程预算（万元） 高度/层数一层，局部二层建设单位某某市某某机械工程有限公司项目负责人勘察单位某某县建筑勘察队工程负责人设计单位某某市民用建筑设计院设计主持人施工单位某某市中大建筑工程有限公司项目经理姜 波监理单位总监理工程师施工图审查机构审查负责人试化验检测单位报告签发人建筑平面简图：表A17-5 施工进度计划见附表 表A17-6 施工方法及技术措施一、 编制依据：1.1、业主提供的图纸文件1.2、某某市某某公司工程承包协议1.3、设计指定相关图集 1.4、建设施工及验收规范 1.5、砼结构工程施工验收规范 1.6、钢结构工程施工验收规范 1.7、钢结构制作安装施工规范二、工程概况1、工程名称：某某市某某机械工程有限公司厂房工程2、工程性质：砖混排架结构、屋面为彩钢板屋面、一层局部二层，面积约5508.38 m2。3、工程范围：砼基础工程、砖混排架结构、屋面彩板工程。4、现场情况：水、电甲方已提供指定位置，场地基本平整。 三、施工周期：按建设单位工期要求应定为： 某某年4月10日-某某年8月15日； 四、总体施工安排1、安全目标：坚持“安全第一、预防为主”的方针，保证一般事故频率小于1.5，工亡率为零，在施工期间杜绝一切重大安全质量事故。2、安全防护：土方工程，如遇地下水，采用降水，根据土质情况，对基坑四周支护，设专职安全员随时监督、检查。五、施工准备：1、技术准备：组织技术员、施工员、质检员，学习熟悉图纸。掌据施工图内容要求和特点。同时针对有关施工图纸中，存在的疑点做出记录，通过图纸会审对设计、施工及材料选用方面存在的问题，及时与监理及甲方沟通解决。2、施工道路：根据施工现场的实际情况，运送材料的车辆和机械进场的需要，按照建设单位总平面布置图道路位置修建施工道路。3、施工用水、电：从业主的主线引入施工现场。4、现场围护暂设：现场采用彩板围护长度大约100m，办公室60 m2，材料库50 m2，员工宿舍200 m2。六、施工顺序及部署1、施工工序：场地围护 测量放线 土方开挖 独立基础 基础梁 地面垫层 排架柱浇筑 砖墙砌筑 现浇楼板 安装屋面桁架 安装屋面彩钢复合板 门窗工程 水暖工程 电气工程2、施工部署：根据现场情况及甲方要求，将本工程分为两个作业段。第一段：1号厂房;第二段：2号厂房;3、屋面钢结构安装：现场配备8吨汽车吊一台。4、屋面现场制作，彩板工厂制作，现场安装。七、主工施工方法A17-6 施工方法及技术措施1、测量放线。1.1、按照施工图坐标，根据业主提供坐标点，进行轴线定位，及高程定位，经重新校核轴线尺寸无误并请监理审核批准后，进行放线施工。1.2、向上高程传递，采用钢尺直接丈量，也可采用悬吊钢尺法，在二层高度设水准点，标高误差5mm。2、土方工程：2.1本工程自然地面标高为-0.150m，基础底面标高为挖到卵石层且深度为大于1.7m。2.2、开挖坡度确定：根据地质勘测报告介绍情况本工程基础土质主要为粉质粘土。施工现场布置不影响放坡。所以可以确定边坡度应不小于1：0.5。2.3、开挖方式确定：本工程基础为独立基础，轴线间距6m。2.4、施工机械选择本工程基础开挖土方量约5000m3左右，采用大型挖掘机挖土;机械无条件情况下，少量土方，采用人工挖土。2.5、挖土顺序确定根据施工现场实际情况挖工顺序如下：1#厂房首先从24倒退开挖至1轴，2#厂房从18轴倒退开挖至1轴。2.6、土方调配方案本工程土方回填量约3500 m3左右，第一段土方全部外运。第二段土方开挖时，直接装车运至第一段回填。2.7、基坑防护土方开挖时遇地下水时，采用四周支护多个DN50型水泵挖集水坑同时降水。基坑开挖时，根据图纸要求，必须经岩土工程勘察部门验槽确认后方可下道工序施工。2.8、土方回填独立基础、基础梁拆模后请监理单位、进行隐蔽检查，做好隐蔽记录即可进行回填，采用自卸汽车配以推土，摊平，分层回填夯实，每厚层300mm，交叉进行。3、模板工程3.1、模板采用木模板，支撑采用6×9mm木方，钢脚手搭配使用。3.2、隔离剂的选用：隔离剂选用水质隔离剂，以免造成砼表面污染。3.3、节约用材，合理用材，严禁长材短用，使用模板前，必须清理，平整模板，刷匀隔离剂，不得漏刷，支模要易拆易装。4、钢筋工程4.1、施工前应先作好如下工作：先检查钢筋合格证及试验报告，合格后方可使用。4.2、所有圆钢未端作180°弯钩，篐筋作155°弯钩，弯钩圆孤直径6d，弯钩平直长度10d，形式符合设计要求。螺纹直角长度大于150mm。4.3、基础、柱、梁保护层40mm按图纸要求，采用砂浆垫块或钢筋焊接支撑模板侧壁，第1m设一根。A17-6 施工方法及技术措施5、砼工程5.1、独立基础、垫层及楼地面均采用商品砼。5.2、砼配合比采用重量比，由试验确定。5.3、水泥采用袋装水泥，进场时必须附有出厂合格证，经试验合格后方可使用，砂为中粗砂，碎石粒径为1030mm。商品砼由厂家提供，试验报告。5.4、每200 m3同配合比砼，制做试块一组。5.5、砼浇筑前，将钢筋的保护层垫好;砼的浇筑标高已标注明显。监理对木模板，检查，验收完毕并签字。各种施工机械处于良好状态，材料准备充分，施工人员、看模人员、电工、机械修理工、指挥人员准备安排好后，方可浇砼。5.6、浇筑砼要连续施工，中间尽量不留施工缝。5.7、砼振捣施工要点：砼振捣采用插入式振动器振捣。要求如下：振捣方法有丙种，一种是垂直振捣，一种是斜向振捣。振捣棒的操作，要做到“快插慢拔”。每一插点振捣时间为2070秒，但应视砼表面呈水平，不再显著下沉，不再出现气泡，表面泛出灰浆为准。振动器插点要均匀排列，不能发生漏振。每次移动位置的距离不大于60cm。振动棒使用时，距离模板约100mm，并不宜紧靠模板，避免碰撞钢筋，芯管。5.8、砼浇注过程中设专人对埋件、钢筋、模板、支撑系统等进行监护，发现异常及时处理。5.9、砼养护应符合下列规定：覆盖浇水养护，应大砼浇筑完毕后12小时内进行，养护时间不少于16小时。6、砖墙砌筑6.1、砂浆搅拌 作业准备 砖浇水 砖砌墙 验评7、钢结构制作工程7.1制作程序：放样及画线 直条切割 平板矫正 型钢组对 埋弧自动焊型钢矫正 型钢制孔 除锈喷漆 成品出厂。7.2、确保材料规格、材质符合设计要求，并对图纸的重要节点尺寸放样、计算校核。边缘加工应符合规范要求。7.3、焊缝必须进行超声波探伤，并达到II级质量标准。7.4、钢构件制孔精度应符合规范要求。7.5、钢结构除锈涂装，应先将钢材表面的毛刺、焊疤、杂物清除干净。涂层应均匀饱满，不得漏涂，表面不得越剧泡、脱皮、返锈、无明显皱皮、流坠等缺陷。8、钢屋架安装8.1、施工段混凝土柱浇筑完成达到设计强度并且砖墙砌筑完成，安装钢屋架。A17-6 施工方法及技术措施9、檩条、拉条安装9.1、檩条安装采用滑轮垂直运输，墙梁窗口处应拉通长钢线找平，测量好标高。9.2、拉条安装，采用挑板或钢梯在屋面水平移位安装，应保证拉条水平、垂直、无松动现象。11、屋面彩板安装：11.1、彩板安装前必须编制施工布板图，核对种类材料规格，数量检查零部件质量，发现不合格的要及时更换。11.3、在屋面上施工时，操
