施工电梯施工专项方案.doc

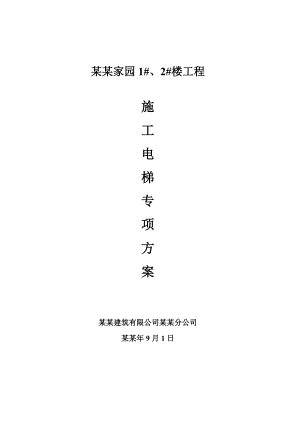

某某家园1#、2#楼工程施工电梯专项方案某某建筑有限公司某某分公司某某年9月1日目 录第一章 编制依据2第二章 工程概况22.1工程基本情况22.2工程概况2第三章 施工部署33.1施工前准备工作33.2升降机安装43.3升降机的拆卸8第四章 施工升降机安装拆装的安全技术84.1安装前的准备工作84.2安装拆装中的安全技术8第五章 进料平台脚手架设计与验算95.1平台脚手架9第六章 施工升降机基础设计与验算126.1、基础设计126.2、基础施工要求13附图13SCD150/150型施工升降机施工方案第一章 编制依据1、建筑机械使用安全技术规程 （JGJ33-2501）；2、施工升降机分类（GB10052-88）；3、施工升降机技术条件（GB/T10054）；4、施工升降机安全规则（GB10055）；5、施工升降机检验规则（GB 10056-88）；6、某某家园（展示区）工程施工组织设计；7、其他相关规范规定。第二章 工程概况2.1工程基本情况序号项目内容1工程名称某某家园1#、2#楼1.工程地址某某市仓山区建新镇建南村2.建设单位某某置地（某某）有限公司3.设计单位某某（某某）联合设计有限公司4.监理单位某某市建设工程监理有限公司5.施工单位某某建筑有限公司某某分公司2.2工程概况1、本单项目工程有以下楼号组成，工程规模和结构类型如下表：楼号建筑层数（层）±0.00相对应的高程建筑总高度(m)建筑面积(m2)占地面积(m2)上部结构体系58#211819.702200663126191框架59#211818.4269549193349框架1#511820.22529088013框架2#511820.22529088013框架3#511.820.22529.08801框架5#511.820.22529.08801框架2、建筑性质：本建筑物地下为设备用房、机动车库、自行车库、库房、变配电室房；58#、59#楼地上为小区会所建筑，1#、2#、3#、5#楼地上为住宅建筑。3、结构设计使用年限为50年4、建筑抗震设防烈度为7度。为满足施工运输能力，拟在1#、2#楼南侧各布置1部施工电梯，最高搭设高度约23m。根据工程特点，施工电梯基础设置在地下室，但是吊笼活动区域必须是一层楼面以上范围。故在电梯安装后，对电梯上下进行合理的限位，并在一层楼面位置设置缓冲安全措施。具体另详安装方案。第三章 施工部署3.1施工前准备工作1、场地清理，扫除场地内道路上的障碍物，保证具备应有的作业空间，作业区域上空（有无）高压电线电缆（如有高压电线、电缆，现场应作保护措施）。2、按照说明书进行地基处理按照说明书要求做基础。3、组织施工作业队伍，工作时必须进行安全任务书技术交底。4、所有作业人员须戴好安全帽，高空作业人员系好安全带，对索具、起重机具、手拉葫芦、专用扳手及其它辅助工具认真检查，不合格一概不准使用。5、对用户提供的升降机隐蔽工程（基础和附墙预埋装置）的检验报告，根据升降机有关规定进行核对、确认。6、阅读、熟悉升降机使用说明书，装拆区域设备警戒线，有明显标志，并有人专人监护。7、待装拆的升降机应做到性能完好，金属机构部分无疲劳损伤、无焊缝开裂脱焊、无严重锈蚀。对钢丝绳、滑轮组、电气设备、安全保险机构等，装拆前均应认真检查，发现问题必须马上整改。8、雷雨天、雪天或风速超过10m/s的天气，不能进行作业。9、施工要求和操作规定降节到指定工作高度。10、按规定和施工要求拆卸附墙架。11、认真检查，发现问题立即整改。12、拆卸后及时做好转移使用或入库等运输工作。3.2升降机安装升降机的主要安装顺序：基础准备附墙预埋件底架、基础节安装防护围栏安装标准节等附墙架安装吊笼安装头架、对重装置的安装电气安装、调整整机的安装、测试。（一）围栏与吊笼的安装1、将基础表面清扫干净、将地脚螺栓安装好；2、在地脚螺栓处底底盘和基石间垫入不同厚度的钢板垫片用以调整导轨架的垂直度；3、用水平仪测量导轨架的垂直度，保证导轨架的各个主管在两个方向上和垂直度（1/1000）；4、导轨架调整垂直后，压紧4个地脚螺栓；5、同上一样调整围栏门框的垂直度，压紧其余的地脚螺栓；6、安装缓冲弹簧；7、将另一半部分的围栏与前半部分用螺栓连接起来；8、同上调整垂直度压紧地脚螺栓，松开吊笼内电动机上的制动器；9、用起重机吊起吊笼，从标准节上方使吊笼准确就位；10、将制动器复位；11、安装好吊笼顶上的护身栏；（二）吊笼、围栏安装完毕后调整1、齿轮与龄条的啮合间隙为0.5；2、各个滚轮与标准节立柱的间隙为0.5；（三）电缆安装 现场供电箱距升降机电源箱应在20 m以内，保证供电质量。1、将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱；2、将电缆以自由状态盘入电缆笼内；3、电缆线一端从电缆笼底部引出接入电源箱，另一端通过电缆托架引到吊笼内接入电控箱；4、电缆笼安装在电缆托架下方，使电缆线在其中心并可自由的拽出或盘入电缆笼内；（四）电气装置检查在调试前，先用起重设备安装一、二标准节，然后按如下步骤进行调试。1、接地电阻测试仪测量升降机钢结构及电器设备金属处壳的接地电阻，不得大于4欧；2、用500V兆欧表测电动机及电器元件的对地电阻应不小于1兆欧；3、检查各安装控制开关，分别打开吊笼上各个门，触动断绳保护开关，上下限位开关、极限开关均应能够起作用；4、校核电动机的转向，吊笼上、下运动方向应与操作盒所示方向一致；（五）吊杆安装吊杆应安装在吊笼顶部吊杆安装吊孔内，在吊笼内安装向必轴承，安装压垫并用螺栓固定。（六）导轨架的安装1、将标准节两端管子接头处及齿条销子擦干净，并加少量润滑脂，在地上将4节标准节连成一组，然后吊上导轨架对准下面标准节主管和齿条上的销孔，用螺栓坚固；2、随着导轨架的不断提，应同时安装附墙，并检查导轨安装垂直度，允许偏差H/1000；（七）附墙架安装 附墙架不大于9m的高度安装一次。（八）配重安装 带配重型的升降机在正常运行时，必须安装对重。1、用起重装置将配重放入配重滑道；2、检查配重导向轮与滑道的间隙（0.5），确保每个转轮的灵活。（九）天轮和钢丝绳的安装 当导轨安装到要求的高度后，带对重的升降机要将天轮安装好，并用钢丝绳悬挂好对重。1、将天轮、绳轮、钢丝绳及绳具吊到吊笼顶部并备好螺栓等；2、将钢丝绳架用M8×30螺栓固定在吊笼上；3、将吊笼升至距导轨架顶端500处，用吊杆将天轮安装到导轨架顶部，用M24螺栓固定；4、安装绳轮；5、将钢丝绳穿过绳轮和天轮放至地面的配重上，并用三个绳卡固定于配重上；6、将钢丝绳的另一端用三个绳卡固定在绳轮上。（十）限位开关及限位开关碰铁的安装1、下限位碰铁在位置，应在吊笼满载下行时自动停止在碰到缓冲弹簧100-200处；2、下限碰铁应安装在吊笼在碰到缓冲弹簧之前制动；3、上限碰铁调整到使吊笼制动停止在上终端平台位置；4、上限碰铁安装在吊笼超过上终端平台150处；5、确保上、下限位开关距限位碰铁的距离；6、必须保证极限开关触柄与上下极限碰铁的距离在极限开关断开位置时，其触柄距碰铁0.2-2范围内；7、固定所有碰铁上的螺栓，确保碰铁不移动；8、安装完毕后，经企业技术负责人会同有关部门对基础和附墙支座及设备安装的质量，精度进行全面检查、试运转，经签证后方可投入运行。3.3升降机的拆卸升降机的主要拆卸顺序：头架、对重装置的拆卸标准节及附墙架拆卸吊笼拆卸防护围栏拆卸底架、基础拆卸。严格按照拆卸顺序作业，在拆卸各个部件时参照安装工艺作业，拆卸完毕做好清理交接工作。第四章 施工升降机安装拆装的安全技术4.1安装前的准备工作1、参与装拆作业的人员必须持有专门的资格证书；2、应对作业人员按不同的工种和作业内容进行详细的拆装技术、安全技术交底；3、在安装作业前，应对下列工作进行检查：（1）导轨架、吊笼等金属结构的成套性和完好性；（2）传动系统的齿轮、限速器的装配精度及其接触长度；（3）电气设备主电路和控制电路是否符合国家规定的标准；（4）基础位置和做法是否符合该产品的设计要求；（5）附墙架设置处的混凝土强度和螺栓孔是否符合安装条件；（6）各安全装置是否齐全，安装位置是否正确牢固，各限位开关动作是否灵敏、可靠；（7）升降机安装作业环境有无影响作业安全的因素。4.2安装拆装中的安全技术1、操作人员必须按高处作业要求，在安装时戴好安全帽，系好安全带，并将安全带系好在立柱节上；2、安装过程中必须由专人负责统一指挥，划出警戒区域，专人监控；3、导轨架安装时，应用经纬仪对升降机在两面三刀个方向进行测量校准，其垂直度允许偏差为其高度的1/1000；4、每个吊笼顶平台作业人数不得超过2人，顶部承载总重量不得超过650Kg；5、吊杆额定起重量为180Kg，不允许超载，并且只允许用来安装或拆卸升降机零部件，不得作其他用途；6、遇有雨、雾、六级及六级以上大风等恶劣天气时不得进行安装和拆卸作业。第五章 进料平台脚手架设计与验算5.1平台脚手架 升降机的进料平台采用双钢管扣件式脚手架，在进料楼层上铺50*200松木挑板，挑板下采用双扣件，增加扣件的抗滑移能力，电梯笼侧平台临边部位设置防护拦杆和安全门。 升降机平台脚手架见本方案附图，脚手架为扣件式双钢管落地式双排脚手架，立杆纵距最大为1500mm，立杆横距按850mm设置，步距按1800mm、1500mm两种设置，连墙杆按两步三跨设置（每根连墙杆有效面积为13.05平方米），两侧面按要求设置剪刀撑、挡脚板、栏杆、密目网。计算书如下： 工程名称某某家园（展示区）计算部位1#、2#楼施工电梯进料平台脚手架计算参数计算的脚手架为双排脚手架，搭设高度为20.000米，立杆采用双立管。搭设尺寸为：立杆的纵距1.50米，立杆的横距0.85米，立杆的步距1.80米。采用的钢管类型为48×3.0。，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。施工均布荷载为6.00kN/m2，同时施工2层，脚手板共铺设6层。计算简图材料特性钢管型号:；连墙件和钢管的质量符合<<碳素结构钢>>(GB/T 700) 中的Q235-A级钢的规定；扣件采用可锻铸铁制作，质量符合<<钢管脚手架扣件>>(GB 15831)的规定；脚手板采用木脚手板；地基承载力标准值:170.00kN/m2序号计算要点详细计算过程结论计算过程及结论小横杆计算1.均布荷载值计算荷载的计算值 q=1.2×0.038+1.2×0.175+1.4×3.000=4.456kN/m2.抗弯强度验算:=0.402×106/4491.0=89.610N/mm2小横杆的计算强度小于205.0N/mm2满足条件!3.
