施工现场临时用电安全组织设计.doc

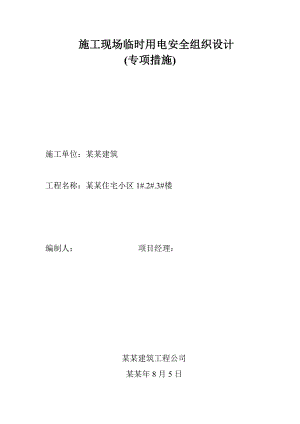

施工现场临时用电安全组织设计(专项措施)施工单位：某某建筑工程名称：某某住宅小区1#.2#.3#楼编制人： 项目经理：某某建筑工程公司某某年8月5日 工程名称某某住宅小区1#.2#.3#楼编制人某某年 月 日审核意见： 审核人： 年 月 日审核意见： 审批人： 年 月 日审核意见：总监签字： 年 月 日一、编制依据：一、编制依据和说明：1、为了惯彻国家安全生产方针政策和法规，保障施工现场用电安全，防止触电事故发生，工程项目施工前必须根据工程实际情况，编制用电组织设计。2、编制施工用电组织设计依据JGJ46-2005施工现场临时用电安全技术规范和工程建设标准强制性条文房屋建筑部分(施工安全)，根据福建同力建筑设计院有限公司提供的某某住宅小区1#.2#.3#楼工程施工图纸，结合工地具体情况。3、基本保护措施：A、必须采用TN-S接零保护三级配电两级漏电保护系统。B、保护零线重复接地不少于三处。4、所使用的电器产品，必须是合格产品。采用7251.4-98执行标准。二、工程概况：三、施工部署：施工用电采用380V220V市区低压电网供电，即直接将380220V电力以三相四线制从计量箱分三路分别引入施工现场1#、2#、3#配电柜。采用TN-S接零系统，因此从确保施工用电安全可靠和方便，能够有针对性地适应施工现场合理角度出发，认真编制施工现场临时用电安全技术措施施工组织设计。四、建筑施工用电组织设计是建筑施工用电安全技术的核心组成部分，其宗旨是以指导建造一个既能够确保施工用电安全。又能够兼顾施工用电方便。为此明确责任，成立安全责任小组，由项目经理负责全面用电安全管理，具体用电由电工负责。2、在施工现场专用的中性点直接接地的电力线路中必须采用“TN-S”接零保护系统，保护零线PE线，必须采用绿/黄双色线。3、每台设备应有各自专用的开关箱，必须实行“一机一闸一漏一箱”。4、井架防雷及电气设备重复接地利用建筑物基础避雷网接地线相连。5、每台机械实行专人、专机、持证上岗。6、电气设备、安装、防护、使用和维护都必须符合JGJ46-2005施工现场临时用电安全技术规范的要求，严格执行。五、用电系统做法确定：(一)配电与做法1、本工程设三个配电柜，配电柜安装位置见平面图。基本原则为：分配电箱安装在用电设备或负荷相对集中的地区；分配电箱与开关箱的距离小于30m；开关箱与其控制的固定式用电设备的水平距离不大于3m。配电房尺寸：高度3m，宽度3m，长度3m，四周用砖砌，屋面为防火砼，门向外开有锁装置留有自然通风洞窗，并采取防止动物出入和防止雨雪措施。2、配电柜后的维护通道宽度不小于0.8m，侧面的维护通道宽度不小于1m，正面的操作通道宽度1.5m。3、配电房配有砂池1个和绝缘灭火器1个，每个分配电箱配绝缘灭火器1个。4、分配电箱安装位置在用电设备或负荷相对集中的地区；分配电箱与开关箱的距离小于30m；开关箱与控制的固定式用电设备的水平距离不大于3m。5、配电箱、开关箱要安装在干燥、通风常温场所。周围应有足够二人同时作业的空间通道。应安装端正牢固，支架应坚固并有防雨措施。固定式电箱底与地面垂直距离1.4m，移动式电箱底距离地面0.9m左右。6、电箱内接线连接应采用绝缘导线，接头不得有外露部分，进出线应加护套分路成束，从箱底进出并做防水弯，导线束不得与箱体进出口直接接触，移动式电箱进出必须采用橡皮绝缘电缆线。7、配电箱上的各配电线路应编号，并标明用途标记，配电线路维修时，应悬挂停电标志牌，停送电必须由专人负责，非电气作业人员严禁进入配电房。(二)埋地架空电缆线做法：1、配电线路除个别架空外，其它做埋地、埋地电缆线用48×3.5mm塑管穿线直接埋地敷设，埋地深度0.65m，并在电缆管上下各均匀铺设不小于5cm厚细砂，然后覆盖砖等硬质保护。2、埋地敷设电缆线采用中间无接头，两头露出地面端口应做防水封口处理。3、架空线采用电缆线高度不小于4m，穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面2m高度至地下0.2m处，必须加设防护套管。(三)竖向垂直电缆线做法：由于各楼层需要用电，因此在各楼层的卸料平台位置装设开关箱，电源线从卸料平台边墙向竖向垂直套PVC管拉上，固定点每层不少于2处用绝缘子固定在墙面上。(四)室内照明配线做法：室内配线用护套线，采用塑料夹子等敷设，灯具等距地面：室内不低于2.4m，室外灯具不低于3m。过墙应穿管保护，潮湿地方应有防水保护措施，回路安装漏电保护器，整个电线拉设应规范、整齐、美观。(五)保护接零和重复接地做法：1、工作零线与保护零线必须严格分开设置，所有电气设备不带电的外露导电部分必须做保护接零。2、保护零线由配电柜电源侧的零线处引出，保护零线严禁穿过漏电保护器，工作零线必须穿过漏电保护器。3、重复接地应不少于三处，分别在始端、中间、末端、即总电柜，井架卷扬机，砼搅拌机箱处。(六)现场照明和碘钨灯使用要求：1、现场施工由于需要加班，室内潮湿的地方应不得直接按入220V电压，使用36V安全矿灯。2、碘钨灯安装高度不得低于3m，外壳应做保护接零。五、用电设备使用计划：1#配电柜序号设备名称型号数量功率(KW)小计(KW)1塔吊155552钢筋弯曲机GW-40B1443钢筋切断机GQ-40B1444钢筋调直机15.55.55电渣压力焊136366电焊机BZX-300124247人货电梯SCD200×200127278木工机械1套889平板、振动棒等1套101010搅拌机2台5.51111室内外照明10102#配电柜序号设备名称型号数量功率(KW)小计(KW)1塔吊155552钢筋弯曲机GW-40B1443钢筋切断机GQ-40B1444钢筋调直机15.55.55电渣压力焊136366电焊机BZX-300124247人货电梯SCD200×200127278木工机械1套889平板、振动棒等1套101010搅拌机2台5.51111室内外照明10103#配电柜序号设备名称型号数量功率(KW)小计(KW)1塔吊155552钢筋弯曲机GW-40B1443钢筋切断机GQ-40B1444钢筋调直机15.55.55电渣压力焊136366电焊机BZX-300124247人货电梯SCD200×200127278木工机械1套889平板、振动棒等1套101010搅拌机2台5.51111室内外照明1010六、设备容量计算：1#、2#、3#配电柜容量相同，故只做1号配电柜的负荷计算。分配电柜的设置导线接面的选择均与1号相同。考虑到各用电设备满负荷运行并非同时出现(即不在同一施工阶段施工)，故确定用电系数采用需用系数法确定。其中：电动机需用系数K1=0.6；电焊机需用系数K2=0.5；照明用电需用系数K3=0.8。则总电力计算负荷：Sjs=1.05(K1P1/0.65+K2P2+K3P3)=1.05(0.6×124.5/0.65+0.5×60+0.8×10)=160.5KVA导线截面选择：Ijs=Sjs/式中Ue用电设备的额定电压(单位一般用KV)Ijs=Sjs/ =243.8A通过查表得导线选择为；由业主计量箱通往现场1#、2#、3#配电柜的导线选XQ3×95+1×35橡皮绝缘电力电缆线，其电流为251(A)>243.8（A），满足要求。1#配电柜控制1#、2#、3#、4#分箱。(1)1#分配电箱控制的机具设备有：塔吊1台、搅拌机2 台、设备容量合计：PS=55+11=66(kw)(2)负荷计算分配电箱的计算负荷为(需要系数取0.95)Pjs=Kx·ps=0.95×66=62.7(KW)平均功率因素数取Cos=0.84Ijs=通过查表导线选择，由配电柜往1#分配电箱的导线选择XQ3×35+2×10橡皮绝缘电力电缆线，其电流为131(A)>113.4(A)。2#分配电箱控制的机具设备有：弯曲机1台、切断机1台、调直机1台及照明用电，设备容量合计：PS=4+4+5.5+10=23.5(KW)(2)负荷计算分配电箱的计算负荷为(需要系数取0.95)Pjs=Kx·Ps=0.95×23.5=22.4(KW)平均功率因素数取Cos=0.84Ijs=通过查表导线选择，由配电柜往2#分配电箱的导线选择XQ3×6+2×4橡皮绝缘电力电缆线，其电流为44(A)>40.5(A)。3#分配电箱控制的机具设备有：电渣压力焊1台、电焊机1台、设备容量合计：PS=36+24=60(KW)(2)负荷计算分配电箱的计算负荷为(需要系数取0.95)Pjs=Kx·Ps=0.95×60=57(KW)平均功率因素数取Cos=0.84Ijs=通过查表导线选择，由配电柜往3#分配电箱的导线选择XQ3×25+2×10橡皮绝缘电力电缆线，其电流为107(A)>103(A)。4#分配电箱控制的机具设备有：人货电梯1台、木工机械1套、平板阵地棒等一套，设备容量合计：PS=27+8+10=45(KW)(2)负荷计算分配电箱的计算负荷为(需要系数取0.95)Pjs=Kx·Ps=0.95×45=42.75(KW)平均功率因素数取Cos=0.84Ijs=通过查表导线选择，由配电柜往3#分配电箱的导线选择XQ3×16+2×6橡皮绝缘电力电缆线，其电流为81(A)>77.3(A)。分配电箱至开关箱线路选用(取最大用电设备计算其余参照执行)Pjs=2e·Ps=2×55=42.6(KW)平均功率因素数取Cos=0.84Ijs=通过查表导线选择，由配电柜往3#分配电箱的导线选择XQ3×16+2×6橡皮绝缘电力电缆线，其电流为81(A)>77.3(A)。七、选择变压器容量、配
