施工现场临时用电专项施工方案1.doc

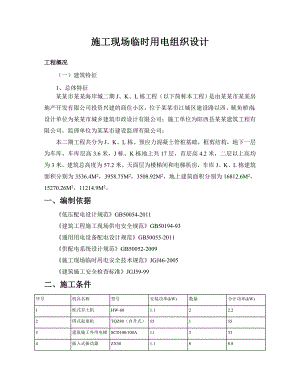

施工现场临时用电组织设计工程概况（一）建筑特征1、总体特征某某市某某海岸城二期J、K、L栋工程（以下简称本工程）是由某某市某某房地产开发有限公司投资兴建的商住小区，位于某某市江城区建设路以西、鱿鱼桥南；设计单位为某某市城乡建筑市政设计有限公司；施工单位为阳西县某某建筑工程有限公司，监理单位为某某市建设监理有限公司；本二期工程共分为J、K、L栋。预应力混凝土管桩基础，框剪结构，地下一层为车库，车库层高3.6米，J栋、K栋地上共17层，首层高4.2米，二层以上高均为3米，建筑总高度为57.2米，天面层为楼梯间和电梯机房，车库J、K、L栋建筑面积分别为3536.4M2，3958.75M2，3508.92M2，地上建筑面积分别为16812.6M2，15270.26M2，11214.9M2。一、编制依据 低压配电设计规范GB50054-2011 建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-2011 供配电系统设计规范GB50052-2009 施工现场临时用电安全技术规范JGJ46-2005 建筑施工安全检查标准JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1蛙式夯土机HW-601.122.22塔式起重机TQZ80（自升式）551553建筑施工外用电梯SCD100/100A113334插入式振动器ZX501.188.85100m高扬程水泵113336木工圆锯MJ104312367灰浆搅拌机UJ1002.2613.28平板式振动器ZB111.166.69高压汞灯33910碘钨灯16611钢筋调直机GT6/85.515.512钢筋切断机QJ40-15.521113钢筋弯曲机WJ4032614交流电焊机BX3-200-223.4123.415直流电焊机AX4-300-1(AG-300)1022016碘钨灯12217荧光灯0.210218白炽灯1606019碘钨灯166三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、蛙式夯土机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.5×2.2=1.1kW Qjs=Pjs×tg=1.1×1.52=1.67kvar (2)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=55kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×55=69.57 kW Pjs=Kx×Pe=0.85×69.57=59.13kW Qjs=Pjs×tg=59.13×1.33=78.85kvar (3)、建筑施工外用电梯 Kx=0.85，Cos=0.6，tg=1.33 Pjs=0.85×33=28.05kW Qjs=Pjs×tg=28.05×1.33=37.4kvar (4)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×8.8=2.64kW Qjs=Pjs×tg=2.64×1.02=2.69kvar (5)、100m高扬程水泵 Kx=0.75，Cos=0.8，tg=0.75 Pjs=0.75×33=24.75kW Qjs=Pjs×tg=24.75×0.75=18.56kvar (6)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.65×36=23.4kW Qjs=Pjs×tg=23.4×1.33=31.2kvar (7)、灰浆搅拌机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.5×13.2=6.6kW Qjs=Pjs×tg=6.6×1.52=10.02kvar (8)、平板式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×6.6=1.98kW Qjs=Pjs×tg=1.98×1.02=2.02kvar (9)、高压汞灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.6×9×1.1=5.94kW Qjs=Pjs×tg=5.94×1.02=6.06kvar (10)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×6×1=1.8kW Qjs=Pjs×tg=1.8×1.02=1.84kvar (11)、钢筋调直机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×5.5=3.58kW Qjs=Pjs×tg=3.58×1.02=3.65kvar (12)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×11=7.15kW Qjs=Pjs×tg=7.15×1.02=7.29kvar (13)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.65×6=3.9kW Qjs=Pjs×tg=3.9×1.02=3.98kvar (14)、交流电焊机 Kx=0.5，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cos=23.4×0.4=9.36kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×9.36=6.62 kW Pjs=Kx×Pe=0.5×6.62=3.31kW Qjs=Pjs×tg=3.31×2.29=7.58kvar (15)、直流电焊机 Kx=0.7，Cos=0.6，tg=1.33 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=10kW Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×10=14.14 kW Pjs=Kx×Pe=0.7×14.14=9.9kW Qjs=Pjs×tg=9.9×1.33=13.2kvar (16)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×2×1=0.6kW Qjs=Pjs×tg=0.6×1.02=0.61kvar (17)、荧光灯 Kx=0.2，Cos=0.8，tg=0.75 Pjs=0.2×2×1.2=0.48kW Qjs=Pjs×tg=0.48×0.75=0.36kvar (18)、白炽灯 Kx=0.9，Cos=0.9，tg=0.48 Pjs=0.9×60×1=54kW Qjs=Pjs×tg=54×0.48=26.15kvar (19)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×6×1=1.8kW Qjs=Pjs×tg=1.8×1.02=1.84kvar (20)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=Kx×Pjs=0.95×(1.1+59.13+28.05+2.64+24.75+23.4+6.6+1.98+5.94+1.8+3.58+7.15+3.9+3.31+9.9+0.6+0.48+54+1.8)=228.09kW 总的无功功率 Qjs=Kx×Qjs=0.95×(1.67+78.85+37.4+2.69+18.56+31.2+10.02+2.02+6.06+1.84+3.65+7.29+3.98+7.58+13.2+0.61+0.36+26.15+1.84)=242.22kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(228.092+242.222)1/2=332.71kVA 总的计算电流计算 Ijs=Sjs/(1.732×Ue)=332.71/(1.732×0.38)=505.52A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 (1)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.55，tg=1.52 Ijs=Kx ×Pe/(1.732×Ue×Cos)=1×1.1/(1.732×0.38×0.55)=3.04A ii)选择导线 选择VV-3×10+2×6，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 由于开关控制2台用电器，开关的电流为Ir=3.04×2(台数)=6.08A。 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (2)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.6，tg=1.33 Ijs=Kx×Pe/(1.732×Ue×Cos)=1×69.57/(1.732×0.38×0.6)=176.17A ii)选择导线 选择VV-3×95+2×50，空气明敷/架空线路时其安全载流量为222A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 选择开关箱内隔离开关为HH3-200/200 ，其熔
