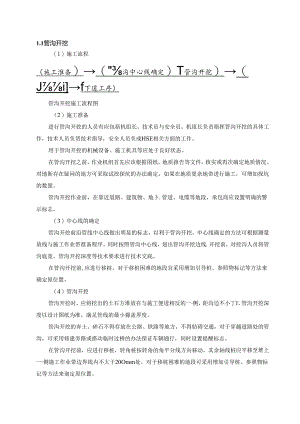

1.1管沟开挖（1）施工流程（施工淮备）（"沟中心线确定）T管沟开挖）（Jif下道工序）管沟开挖施工流程图（2）施工准备进行管沟开挖的人员有应包括机组长、技术员与安全员。机组长负责指挥管沟开挖的具体工作，技术人员负货技术指导，安全人员负成HSE相关方面的工作。用于管沟开挖的机械设备、施工机具等应处于良好状态。在管沟开挖之前，作业机组首先应该根据图纸，地质报告等文件，核实或再次确定地质情况。对地斯存在疑问的地方可采取试挖探坑的办法确定，如果在地质夏杂地带进行施工，可增加探坑的数量。管沟开挖作业前，在靠近道路、建筑物、地卜.管道、电缆等地段，承包商应设置明确的警示标志。（3）中心线的确定管沟开挖前沿管线中心线做出明显的标志，以利于管沟开挖。中心线确定的方法可根据测量放线与施工作业带准备程序。同时按照管沟中心线，划出管沟开挖边线.开挖前，对挖沟人员将管沟底宽、管沟开挖深度等技术要求进行技术交底。在管沟开挖前,应进行移桩。对于移桩困难的地段宜采用增加引导桩、参照物标记等方法来确定原位置，（4）管沟开挖管沟开挖时，应将挖出的土石方堆放在与施工便道相反的一侧，距沟边不小丁E.管沟开挖深度以设计图纸为准，满足管线的最小獴盖厚度。管沟开挖的弃土、碎石不得存放在公路、铁路等地方，不得妨碍交通，对于穿越道路处的管沟，可采用修建旁路或搭动临时过桥的办法保证车辆通行，同时设置提醒标志。在管沟开挖前，应进行移桩，转角桩按转角的角平分线方向移动，其余轴线桩应平移至堆上一侧施工作业带边界线内不大于20Omm处。对于移桩困难的地段可采用增加引导桩、参照物标记等方法来询定原位置。在纵坡地段，为最大程度地减少所需的弯管数狂，同时保证管子的最小没盖厚度，管沟开挖时在管沟的脊弯处进行加深，在接近穿越公路、沟集、电缆、管线等地卜构筑物时应提前逐渐加深管沟。若遇地下设施，建设单位应办理相关手续，必要时签订监护协议。在地下设施两侧各3米能围内，应采用人工开挖，并对挖出的地下设施给予必要的保护。当地下设施位置不明情况下应采用人工开挖探洞。深度在5米以内的管沟应严格根据规范要求进行放坡，放坡达不到要求时应采用可靠支掾。沼泽地段、地卜.水位小于沟深地段及沟深超过5米的管沟和基坑开挖，应提供专项施工方案和监理细则并报建设单位，经第三方评估论证后，方可施工。管沟开挖时挖出的土石方堆放距沟边不应小于1米。山区石方段采用爆破方法进行管沟开挖时，必须编制爆破方案，并经政府相关部门批准后方可实施“监理应对施工单位开挖段所有控制标志桩及管沟进行核对和喊收，确认无误后方可开挖并做记录。（5）开挖作业管沟开挖一般采用挖掘机进行管沟开挖。按照管沟中心线、管沟开挖边线、管沟底宽、管沟开挖深度等进行管沟开挖作业。在耕作区开挖管沟时，表层耕作上应靠边界线堆放，下层土应罪近管沟堆放。有的地段，地表发育众多宽浅式沟渠，开挖管沟时土石方应放在迎水面，在较深的地方设置涵管，防止洪水影响管道安全及施工安全。管沟开挖宜滞后管道组对工序，二者距离相隔宜为0.5km。但管沟开挖要与管道组装、下沟回填紧密结合，减少管沟暴露时间，开挖段，完成一段，每段长度不宜超过2km。石方段管沟开挖，首先将上层土采用挖掘机或挖掘机和人相结合的办法先将上层土方剥离，将挖出的表U土装袋或堆放在远离管沟一侧,以备地貌恢史时用。在上层土方揭开以后，对石方部分采用爆破开挖的方式进行管沟开挖，其爆破方法根据业主批准的相关的石方爆破施工程序。对于岩石管沟采取松动爆破法施工，即在岩石内钻眼孔径2576UIm,深度5m以内，将延长药包放置在圆柱形孔洞中进行爆破并加盖炮被，此方法操作简单，容易掌握，炸药消耗量少，岩石破碎均匀.石方、卵石段管沟深度应比设计要求的管底深度超挖200三以上，以便铺举细上保护管道防腐层。山区段管沟开挖应在发生泥石流、山洪、石崩、持续暴雨等灾害可能性最小的时期内进行。在山区开挖管沟时应从上向下进行，并根据坡度的大小沿堆土侧设置定数量和大小的挡土墙，由于山区一般地段坡度不会很大，可采用土工布袋装上垒砌的方法修筑，长度以堆土侧的作业面宽度为限（5m左右）、高度在1.5m左右，防止开挖出的土石滚落。在坡度大于20°的地段进行管沏开挖时，可以间隔一定的距高修筑施工作业平台，然后，通过施工作业带，将挖掘机开到作业平台上，然后沿上下两个方向进行管沟开挖。当距离超过做挖掘机的工作范围时，将挖掘机又开到上一个施工作业平台继续施工。在地表水或者地下水位较高的地区，管沟开挖之前，应到现场进行勘查，根据现场实际情况进行排水或降水。如果存在地表水，就需要在施工作业带外侧挖排水沟渠将地表水排序，若地卜.水位较高，则需要在根据水量的多少每隔一定距离在管沟中挖一个生水坑，然后在臾水坑中放置水泵进行排水。在开挖管沟时，承包商要协调好管沟开挖与管线下沟的关系，管沟验收合格后立即组织管道下沟，稳管及回填。穿越电缆、管道时，作为5m范困内必须采用人工开挖作业。管道与光缆垂直净距不得小丁。5m：管道与其它管道交叉时，管道除保证设计埋深外，保证两管道间净距不得小于0.3m。在公路、人行道路、洼地、及其他通道进行管沟开挖时，承包商应该提供采取搭建具有足够强度的人行天桥或者修筑临时通道的办法来保证通，搭建临时的人行天侨应该得到业主的批准。管沟开挖成形后，若局部管沟深度、沟底宽度达不到设计的要求，可使用人工或机械的方式对管沟进行修整，石方段采用凿岩机打眼进行局部爆破或在挖掘机上安装液压错来俨平，使管道达到设计要求。（6）管沟验收管沟开挖完毕，施工单位通过采用经纬仪或者塔尺等测量工具在自检合格后，向监理提交管沟瞪收申请.管沟验收应由测量人员进行更测，直线段每30m测一点，特殊地段每5m测一点，纵向变坡点及水平转交点每处应至少测三点。管泡主要脸收项目深度在5m以内管沟最陡边坡坡度如表：深度在5以内管沟tt½坡蛆土蜂别陡边坡坡度坡顶无故荷坡顶有静敦荷坡丁贡有动载荷中密的沙土1：1.001：1.251:1.5中密的碎石类土（填充物为沙土）1：0.751：1.001：1.25硬蹩的粉土1：0.671:0.751：1.00中密的碎石类土填充初为粘性上1：0.51：0.671：0.75埋期的粉质拈土、粘1.1：0.331：0.501：0.67老黄土1：0.101：0.251：0.33软土（经井点降水1：1.00硬旗岩1：01：01：0注：峥荷段系指堆十U我应距挖方边缘O.&（以外*泮I堆等，动荷段系指有机械物土、吊管机和行E士或材料高度不宜胡过匕土机作业.带我或动深度在5m以内时，沟底宽度应按下式确定:B=D+K:B-沟底宽度（m）:D-管子外径5）；K-沟底加宽裕量（m）。条件因索海上号按沟下手工电H仰按下动处沟自接沟沟下饵接穹头、弯管及破口处管沟土朋管沟岩石*a穹头、处管沟土朋管沟岩石修破管沟沟中有水沟中无水沟中有水沟中无水沟深0.70.50.91.51.00.80.91.62.03-内沟深3-5m0.90.71.11.51.21.01.11.62.0注I：当采用机械开挖管沟时,计算的沟底窕度小于挖斗宽度，则沟底宽度按整斗宽度计注2：沟下焊接弯铃、连头以及华白动焊接处的管沟加宽范用为工作点两IM各lm.管沟验收标灌检险项目检SSUt检险方法合格标准外观全部目视初工记录直线段管沟顺直.曲线段网滑过渡,无凹凸和折线：沟壁和沟底平整，无沟坎阶梯，无钱器物；沟内无班方、无杂物、转角符合设计要求.管沟中心线偏移每米不少于5处经玮仪允许偏益（10Om沟底宽度尺允许偏差±100mm沟底标高每米不少于5处水掂仪允许儡差+50am,100nim变坡点位移全部尺允许偏差V100mrn管沟脸收介格后，待监理验收合格后，方可进行下道工序。（7）质量保证措施管沟开挖过程中，委派专职测量人员进行监饵发测，严格执行施工规范和设计要求，保证管沟一次开挖成形，并报监理史查。机械设备在沟边作业时必须保持在2m以上，以免由于侧压或震动影响，造成管沟塌方，对管材或已焊完管道造成损害。管沟沟壁上或沟边上欲坠的石块、土块要及时清理，避免伤害防腐层。管沟开挖与管道组对焊接和卜沟回填工序之间的间隔时间要尽量缩短，避免由于管沟暴露过长对管沟质晶造成影响。及时对下沟段的管沟进行回填，避免由于臼然或社会因素对质量造成影响。（8）管沟开挖HSE措施开挖前应对沿线土质、地下设施以及沟渠、河流等情况进行调查，结合施工机械的侧压、震动及管沟暴露时间的影响，制定切实可行开挖方案，并向施工人员交底，开挖管沟要指定专人负贡。开挖管沟应按设计要求的深度、宽度、坡度进行.沼泽地区施工管沟开挖前先筑堤排水，必要时先进行降水作业。在开挖过程中如遇潦沙、地下管道、电缆、危险物品及不能识别的物品时，应立即停止工作，待查清情况并采取措施后方可继续开挖。根据土质情况适当加大管沟坡比：因作业带宽度限制不能加大坡比时,应采取沟边打桩、使用防塌板支撑等防塌方、滑坡措施。人工开挖管沟时，应自上而下进行，不准用洞：两人在管沟内操作间距应保持在3m以上。上下分U翻土时，上下人员水平距离不少于2m,下边人用往上翻十.时，应注意观察。坡度较陡地方作业要佩戴安全带。挖出的土方应堆在管沟无焊接管侧，口距沟边Im以外，高度不超过1.5m。如沿已焊接管线开挖时，管沟边沿与已焊接管线的水平距高应不少于I5m,含水量较大地段施工在2m之外，并采取挡土支护、放破等必要的防塌方滑坡措施。雨后开挖管沟时，必须检查管沟的边坡，当发现沟壁有裂缝时，应采取支掠加固措施，确认安全可靠时方可施工.在林近道路、建筑物及构筑物开挖管沟时，施工点要设置明显标记，夜间应设照明，并设立必要的夜视警示标志.在已焊好的管线附近开挖管沟时，管沟与管线的平行距离应不少于08m。管沟附近有凸出物或其它易脱落滚动的物品时,要采取相应的安全措施.所有人员不准在管沟内休息或乘凉。1.2管沟回填（1）作业流程（施工准备I管沟复检I细土回填T原土回填）（检查验收）（2）施工准备组织对作业人员关于管道埋深、回填土粒径与厚度等相关技术交底。完成设备、机具的正常维护、保养工作。海工前应组织人员对管沟进行豆检，对埋深不短、防腐层损伤、管底悬空等缺陷，应及时采取有效措施整改，待合格后方可回填。回填前，如管沟内有积水应将水排净再回填<>（3）细土回城下沟完成后，必须在7日内完成管沟次回填，并及时通知通信承包商进行光缆敷设。光缆敷设后，5日内完成管沟的二次回城.管道就位并通过现场监理工程师的检查后，即首先进行现管沟的细土回填，细土回填要求管道周围（管道左右及管顶30Cm范围内）全部回填粒径小于10三的细十在全土方段在管子下沟后，可直接回填；石方段先回填细上。设计要求夯填的地段可采用机械或人工进行夯实。在山区石方段管道沿线部分地段石方多、土方少，此种情况可以考虑拉运细土进行回填。细土回填至管顶以上03m,通知光缆安装队伍施工光缆，光缆放置在与管顶齐平、位于介质潦向左方的管沟边缘，然后铺设警示带，最后回填原状上。（4）原土回填管沟回填前，项目部向管沟回填机组下达管沟回填通知单，通
