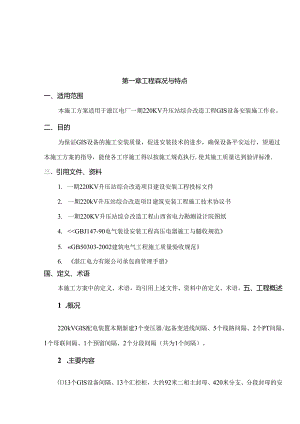

第一章工程索况与特点1一、适用范围1二、目的1三、引用文件、资料1四、定义、术语2五、工程概述21 .概况22 .主要内容23 .工程量与日期2其次章加工IfliR结构4第三章ItE打算5一、技术打算51 .制定安装程序和施工方案52 .向施工人员进行技术交底53 .熟识施工图54 .学习说明书与规程规范55 .打算施工管理资料5二、施工场地的打算6三、施工机械设备和主要材料的打第61 .机械设备打算62 .材料打算6四、施工人员打算6五、运输与起吊要求6六、安装前的检杳验收71 .封闭式组合电器运到现场的检杳要求：72 .封闭式组合电擀运到现场的保管要求：73 .封闭式组合电擀元件装配前的检查：84 四章施工流程与安装9一、施工应具备的条件9二、施工主要工序流程10三、基础测量、划线12四、断路器就位12五、元件的蛆装12六、隔离开关与接地开关操作机构的检查14七、套管安装15八、设备接地与基础紧固15九、更换吸附剂、抽真空15十、充SF6气体16十一、互感器、避宙器安装16十二、与外设备连接17十三、补漆与标识17第五章缸质或与平安环境限制要点17一、施工质量限制要点17二、施工平安环境限制要点17第一章工程森况与特点一、适用范围本施工方案适用于滋江电厂一期220KV升压站综合改造工程GIS设备安装施工作业。二、目的为保证GIS设备的施工安装质量，促进安装技术的进步，确保设备平安运行，望通过本施工方案的指导，能使各工序施工得以按施工规范执行,使其施工质量达到验评标准.三、引用文件、资料1. 一期220KV升压站综合改造项目建设安装工程投标文件2. 一期220kV升压站综合改造项目建筑安装工程施工技术协议书3. 一期220KV升压站综合改造工程山西省电力勘测设计院图纸4. <<GBJ147-90电气装设安装工程高压电器施工与髓收规范5. «GB50303-2002建筑电气工程施工质量验收规范6. 湛江电力有限公司承包商管理手册国、定义、术语本施工方案中的定义、术语，均引用上述文件、资料中的定义、术语。五、工程概述1 .概况220kVGIS配电装置本期新建3个变压器/起备变进线间隔、5个线路间隔、2个PT间隔、1个母联间隔、1个预留间隔、2个分段间隔（共为1个间隔）。2 .主要内容13个GlS设备间隔、13个汇控柜，大约92米二相主封母、420米分支、分段封母的安装。包括组装、尺寸核实、就位找正、连接（包括与二期GIS设备的连接）、接地，GIS至汇控柜二次电缆敷设接线。3 GIS抽真空充SF6气体。4 4）GlS调试、试跄,与受电协作。5 .工程与日期施工口期：合同签订后第116口160口。序号名酬规格型号单位备注1220KV出线间隔每个间隔主要包括：1组主断路器：3150A,50KA,125KA3组隔离开关：3150A,125KA1蛆快速接地开关2组检修接地开关8X3台电流互感器3台氧化锌避雷器间隔55个间隔中包含新增的大桥线间隔，另外，还有一个顼留备用间隔，本次仪安装隔离刀闸。1台电压互感器1个就地限制柜1组SF6出线套管（泄漏比距：33mmkv）与分支母线2220KV主变进线间隔每个间隔主要包括：目主断路器：3150A,50KA,125KA2组隔离开关:3150A,125KA2组检修接地开关8X3台电流互感器1个就地限制柜1组SF6电缆套管间隔23220KV起/备变进线间隔每个间隔主要包括：1组主断路器：3150A,5OKA,125KA2组隔离开关：3150A,125KA2组检修接地开关8X3台电流互感器1个就地限制柜1组SF6电缆套管间隔14220KV母联间隔每个间隔主要包括：1组主断路器：3150,50KA,125KA2组隔离开关：3150A,125KA2组检修接地开关6X3台电流互感器1个就地限制柜间隔15220KV母线PT、1.A设备间隔每个间厢主要包括：1组隔离开关：3150A,125KA1蛆快速接地开关1组检修接地开关3台氧化锌避雷器1组电压互感器1个就地限制柜间隔2220KV分每个间隔主要包括：问6段1组隔离开关:3150A,125KA隔2开关间隔1个就地限制柜其次章加工Ifl弱结构为保证GlS的施工安装质盘，确保GlS设备平安运行，必需建立必要的组织领导机构组织，平安组织体系如心施工组织管理流程图项目经理：尹志文技春责人：变第三章it工打算施工打算工作是保证GIS顺当安装的关健，打算工作做的好、充分,可使安装工作顺当进行；打算工作做的不好、不充分，则安装工作进展线慢，影响进度、拖延工期；也影响到经济效益，因此做好安装前的打算工作是至关重要的。一、技术打算1 .制定安装程序和施工方案施工方案由工程技术人员编制，并要具体、具体、可操作性强。2 .向加工人员进行技术交底交待具体的施工程序、方法、要求、留意事项和工艺标准。人员分工明确，责任得到落实。3 .施工图是我们施工的重要依据，核个安装调试都离不开施工图纸。4 .学习说明书与规程规范学习GIS安装运用说明书，明确说明书中规定的安装要求，驾驭安装要点。学习规程规范，了解规范对安装的要求，驾驭规范标准。5 .打算MT管理蝴如平安施工作业票，平安活动记录、质最活动记录，安装施工记录等,竣工后还要移交给相关单位.二、加工场地的打算施工现场要做到水通、路通、电通，同时还要打算好施工用场地，要清理出一块堆放GIS设备的场地，场地要求面积大、平整，不能有积水和潮湿。三、见工机械设备和主要材料的打算1.机械设备打算吊装设备：用升压站安装好的5t行车；安装找正、固定工具：水平尺、电焊机与常用电工工具；SF6处理机具；GIS设备试验用的仪器和仪表。2.材料打算绝缘材料：如绝缘布带、蜡纸带、作业服等；密封材料：如密封胶等；清洁材料：如白布、塑料布、破布、酒精、汽油、丙酮等；绑吊材料：如棕绳、麻绳、钢丝绳等。四、施工人员打算GIS属于大型设备，安装须要人员比较多，而且损心全因素也比较多,做好人员组织分工是特别必要的。依据不同工作内容分成几个组：分成安装组（10人）、测试（试验）组（2人）、起重组（1人）、技术组（1人）、质量组（1人）、平安组（1人）。五、运与起吊要求封闭式蛆合电器在运输和装卸过程中不得倒置、倾翻、碰搔或受猛烈的振动。制造厂有特别规定标记的，按制造厂的规定装运。封闭式组合电器需在密封和充低压力合干燥气体（六氟化硫或氮气）的状况下包装、运输和储存，以免潮气侵入。设备有包装规范，并能保证设备各组件在运输过程中不致遭到破坏、变形、丢失与受潮，对于外露的密封面，该有预防腐蚀和损坏的措施。包装箱上应有运输储存过程中必需留意事项的明显标记和符号，如上部位置、防潮、防雨、防震、起吊位置、重最等，所装的冲击记录仪应在到达安装场地后方可拆下。六、安装前的检查或收封闭式组合电器经过K期的运输和装卸，到达施工现场后一，应进行开箱检杳，以便与时发觉质1缺陷和由于运输造成的损坏和丢失。检杳时，应有业主、厂家、监理和施工单位共同参与。1 .封闭式蛆合电1#运到现场的检查要求：包装无残损；全部元件、附件、备件与专用工器具齐全，无损伤、变形与锈蚀;院件与绝缘件无裂纹与破损；充有六氟化硫等气体的运输单元或部件,其压力值符合产品的技术规定。出厂证件与技术资料齐全。2 .封闭式液合电善运到现场的保管要求：封闭式组合电器按原包装置于平整、无积水、无腐蚀性气体的场地并垫上枕木，在室外加篷布遮盖。封闭式组合电器的附件、备件、专用工器具与设备专用材料置于干燥的室内。逐件安放妥当，不得倾倒、碰撞。充有六氟化硫等气体的运输单元，按产品技术规定检查压力值，并做好记录，有异样状况时应与时实行措施。当保管期超过产品规定时，按产品技术要求进行处理。3 .封闭式组合电卷元件装配防的检查：（1）笼件无裂纹，绝缘件无受潮、变形、剥落与破损；组合电器元件的全部部件完整无损；组合电器元件的接线端子、插接件与载流部分光滑，无锈蚀现象;（4）支架与接地引线无锈蚀或损伤；（5）各元件的紧固螺栓齐全、无松动；（6）各分隔气室气体的压力值和含水量符合产品的技术规定；密度继电器和压力表经检验合格；封闭式组合电器基础与预埋槽钢的水平误差不超过产品的技术规定；（9）母线和母线筒内壁平整、无毛刺；防爆膜完好；（ID各连接件、附件与装置性材料的材质、规格与数量符合产M的技术规定；操作机构无渗漏（液压）或无明显的弛赞变形错位（弹赞），相关传动杆无松脱和弯曲变形。第四章施工流程与安装一、制造厂已装配好的各电器元件现场组装时，不能解体检杳；如有缺陷必需在现场耕体时，经制造厂同意，并在厂方人员指导下进行。组合电器元件的装配，必需符合下列要求：1、装配工作在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并须实行防尘、防潮措施，2、密封槽面须清洁、无划伤痕迹，已用过的密封垫（圈）不得运用。3、涂密封脂，不得使其流入密封垫（圈）内侧而与六氟化硫气体接触。4、密封垫（圈）与密封槽的协作必需保证足够适当的压缩量。5、按制造厂的编号和规定的程序进行装配，不得混装。6、设备接线端子的接触表面平整、清洁、无气化膜，并涂以薄层电力豆合脂；镀银部分不得挫磨；我流部分其表面无凹陷与毛刺，连接螺栓应齐全、紧固。7、GIS接地引下线截面的选择必需符合规范要求C8、运用的清洁剂、涧滑剂、密封脂和擦拭材料必需符合产品的技术规定。9、按产品的技术规定更换吸附剂。10、盆式绝缘子清洁、完好。11、全部螺栓的紧固均运用力矩扳手，其力矩值必筋符合产品的技术规定。12、连接插件的触头中心对准插口，不得卡阻，插入深度必筋符合产品的技术规定。13、必需按产品的技术规定选用吊装器具与吊点O二、加史要加流程现地限制柜安装电畿敷设:接线、育线同路桧皆与调试操作试验基础测址、划线断路器就位元件拼装法A连接母线安装导体安装垂直导体安装换吸附剂抽真空充SF6更抽充检漏换JXSF6和吸空气测Ptt剂水份元件测试而压耐压成脸隔离、接地开关操作机构检查机驱闭电连构动合动锁行转深愫检程矩度作S检检检查查SVT,避雷器安装套管安装IJ与与变电电软&抗烦母器器连线连连接江接接接与外设备连接接地及基础螺怆紧固尾工记求整理龄收
