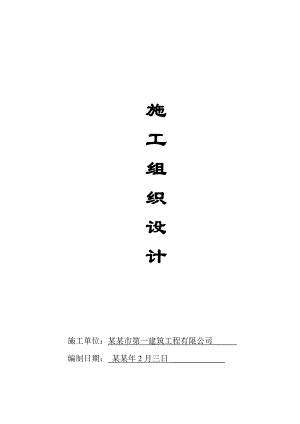

建筑工程施工组织设计5.doc

施工组织设计施工单位：某某市第一建筑工程有限公司 编制日期： 某某年2月三日 施工组织设计审批栏项目经理: 审批日期:项目负责人: 审批日期:工程技术负责人: 审批日期:编制人: 审批日期:监理工程师: 审批日期:总监理工程师: 审批日期:目 录第一章 编制说明第二章 工程概况第三章 主要施工方法第四章 拟投入的主要物资计划第五章 拟投入的主要施工机械计划第六章 劳动力安排计划第七章 施工组织管理体系第八章 确保工程质量的技术组织措施第九章 确保安全生产的技术组织措施第十章 确保工期的技术组织措施第十一章 确保文明施工的技术组织措施第十二章 施工总进度表第一章 编制说明一、编制原则1、保证重点，统筹安排，遵守合同承诺。2、依据工程项目的内容，科学地安排施工程序，合理组织施工，确保各项施工活动相互促进，紧密衔接，加快施工进度，缩短工期。3、采用先进的施工技术，合理选择施工方案，保持质量体系有效运行，确保安全生产和提高工程质量。4、充分挖掘和利用机械设备潜力，提高机械化程度，减轻劳动强度和提高劳动生产率。二、编制依据1、施工合同及招标投标书2、工程地质勘察报告、施工现场条件和工程特征3、施工图纸4、工程所涉及主要的国家行业规范、标准、规程、法规、图集,地方标准、法规、图集(见下页)1GB50026-93工程测量规范2GB50202-2002建筑地基基础工程施工质量验收规范3GB50203-2002砌体工程施工质量验收规范4GB50204-2002混凝土结构工程施工质量验收规范5GB50207-2002屋面工程质量验收规范6GB50208-2002地下防水工程质量验收规范7GB50209-2002建筑地面工程施工质量验收规范8GB50210-2001建筑装饰装修工程质量验收规范9GB50300-2001建筑工程施工质量验收统一标准10GB/T50328-2001建设工程文件归档整理规范11JGJ18-2003钢筋焊接及验收规程12JGJ95-2003冷扎带肋钢筋混凝土结构技术规程13JGJ104-97建筑工程冬期施工规程14JGJ107-2003钢筋机械连接通用技术规程1687SJ139加气混凝土砌块墙建筑构造5、本企业内部有关工程质量、安全生产、施工现场管理的规章制度。第二章 工程概况21、总体简介序号项 目内 容1工程名称某某市石柱县海龙矿产品开发有限公司庆湾煤矿宿舍楼2工程地址某某市石柱县3建设单位某某市某某房地产开发公司4设计单位某某标顶建筑设计有限公司5监理公司某某监理有限公司6投资性质自筹7工程性质宿舍楼8投标单位某某市笫一建筑工程公司9质量目标优良10计划工期某某.3.20某某.6.2522、建筑概况项 目内 容面 积建筑面积（m2）824.52 m2m2地上部分面积（m2）2400 m2高 度檐高11.1 m总高11.1m层 数地上3层23、结构概况 钢筋混凝土结构。结构安全等级为二级,抗震设防烈度6度。本工程抗震等级:框架为三级。设计使用年限50年。 混凝土部分：基础垫层100厚为C15混凝土。地下室主体结构混凝土采用补偿收缩抗渗混凝土P0.8。基础梁，底板，侧壁，承台，剪力墙，框架柱为C40。屋面梁板为C30。其余柱、墙、梁、板砼强度等级如下表： 标高（m）±0.0016.10016.1024.80柱、墙C40C40梁、板C35C35构造柱C20C20填充墙的材料：所有外墙为250厚加气块，分户墙为200厚加气块，楼梯分隔墙为150厚加气块,其余内墙为100厚加气块，所有墙体都用M5混合沙浆砌筑。第三章 主要施工方法一、测量工程1.施工测量根据本工程的外形特点，拟定建筑施工网为方格网，采用直角坐标法放线。以建设单位提供的平面和高程控制点为依据，根据设计对本工程平面坐标和高程的要求，准确地将建筑物的轴线与标高反映在施工过程中，严格按工程测量规范要求，进行控制点的加密和放样工作。（1）主要测量人员及器具。选用天津欧波DS20自动安平水准仪一台、天津欧波FDTL2CL激光经纬仪一台、50m钢卷尺一把，配两名经验丰富的测量员来完成工程施工全过程的测量放线工作。（2）建立施工平面控制网。根据甲方提供的坐标控制点为测量放线依据，结合施工图进行施工测量定位放线，确定出测量控制主轴线。控制点的设置考虑在场内不易破坏和通视条件较好的位置，并设置永久标识。（3）主轴线的定位与放线桩基施工阶段主要轴线的定位与放线。桩基础施工前，将方格网中的控制轴线用经纬仪投至施工区域内，依据投侧的控制轴线放出柱位线，在柱中心附近钉木桩，然后在木桩顶部标记出柱的中心，用石灰依据此中心按施工图纸画出柱开挖线。在开挖过程中经常用附近的控制轴线桩校对柱位。基础施工时主要轴线的定位与放线。基础梁施工时，基坑的轴线即从附近的控制轴线通过钢尺卷丈量，控制轴线的标定在施工前期采用50×100×1000mm木桩钉设。基础施工完后地面上的方格控制网必须全部引测到基坑内，以便检查边线和基坑的轴线位置，用墨线在基础梁面貌一新弹出轴线，放出柱边线。框架柱施工时，根据投测在基础梁面上的轴线及边干线进行支模，混凝土浇筑完毕，将轴线投到侧面，作为上层作业时的位置控制。 上部结构的施工放线工作,采用内控外效法进行投测。预先在楼层内预留两个观测点位,每层留洞便于观测,每上一层在初始设点处对轴线进行投测,投测到作业层,然后架境,用经纬仪观测,投线旋转90°完成放线工作。在外部每五层观测一次,对垂直度进行控制,如偏差较大,及时进行调整,降低因测量误差而造成的失误。（4）高程控制建立首级水准控制。先根据业主移交的水准点在施工场区周围建立水准控制网。本工程首级水准控制网至少由六个以上的水准控制点组成。水准控制点标记在场区四周稳固的构筑物上以方便使用。因土方工程中降水会引起基坑四周地面沉降，故应另行在场区外侧永久性道路上设置三个永久性的水准点，以作为首级控制网的监测点。在基础施工全过程中应定期检测首级控制网，并根据沉降量对控制点的标高值进行调整，确保准确。高程控制。基础施工阶段先根据首级水准控制网在基础四周的围墙上建立级水准控制网，施工时依据就近原则，从施工区域附近的二级水准点控制点引测施工控制标高并与相信相邻的二级水准点进行对照闭全。二级水准控制网用水准仪结合吊钢尺的方法测设。构造柱施工完毕，将标高印测到柱上，在侧面用红三角标枳。2.人员安排鉴于本工程建筑面积宽广、形状复杂、工期紧等因互故测量员需分组作业，安排如下：分配人员主要职责资料员负责控制测量、整理有关资料报验等测量员1细部测量测量员2高程测量、楼面抄平以上安排如有特殊情况，亦可共同合作。3.测量主要器具序号器具名称型号生产厂家主要用途数量1经纬仪J2天津欧波学仪器厂垂直传递1台3水准仪MAL132苏州第一光学仪器厂水准测量1台4钢卷尺50米地 牌距离丈量1把5钢卷尺50米长城牌距离丈量1把4.测量控制精度（1）控制点测量，应满足一级小三角的精度要求即测角相对中主差5，测距边长相对中主差应1/40000。（2）轴线间测量相对误差应1/10000，测角相对中误差应10。（3）垂直度偏差层间不大于3mm，全高不大于5mm。（4）标高测量层间不大于±3mm，全高不大于±5mm。5.注意事项（1）施工过程中测量放线应严格执行建筑施工测量规范。（2）测量仪器必须符合检验、测量和试验设备控制程序的有关规定，并在施工全过程中保持仪器状态完好。使用时应避免日晒、雨淋、烈日下或有零星雨点时应撑伞。（3）施工测量人员必须持证上岗，配合人员必须相对固定。（4）钢尺使用时应注意直、平、准、齐，并用标准拉力，同时要进行尺长和温度改正。（5）屋面结构安装部位均标注轴线及相应楼层标高线，供安装单位使用。二、土方工程1.土方开挖（1）施工程序：场地平整放线定桩位挖第一节桩孔土方做护壁安装垂直运输架，活底吊土桶、排水、通风、照明设施等第二节桩身挖土清理桩孔四壁，校核桩垂直度和直径做护壁清理虚土、石渣，排除积水，组织地堪，设计，监理及监督部门进行基础验槽。2.基础土方开挖。土方开挖，穿插进行作业。土方部分外运。桩基浇筑采用砖地板，基底每侧加宽800mm，1:0.5放坡。3.土方回填回填就近取土，人工分层回填、夯实，夯实采用振动打夯机。4.土方工程施工质量要求（1）土方开挖土方开挖要严格按开挖断面尺寸进行，要放好边坡；开挖时严格控制挖深，不可超挖，留土200300人工清至设计标高。（2）土方回填回填土方采用粉土、粉质粘土或粘土，土中可含30%粒径不大于5Cm的碎石或卵石，土中不得含植物残体、垃圾等易腐烂物质，不得用淤泥回填；土方回填前，对所用回填土应通过实验确定填土的最优含水量及最大干重度；回填土的控制含水量为最优含水量±2%，填土压实要求在最佳含水量时碾压，以达到最佳密实效果；回填施工时应按要求严格分层回填、压实，采用冲击式打夯机每层虚铺30Cm，打夯压实46遍；压实填土的压实系数要求0.94；随施工进度每层100500m2设一个检查点，检验其干密度和含水量，压实系数符合要求后，才能进行上一层回填土施工。5.施工注意事项（1）桩基础施工时有可能会有地下水。如出现地下水将采用潜水泵抽水。承台、地梁土方开挖表面采用集水坑明排水法进行施工。（2）施工期间要注意天气情况，准备好抽水设备，遇下雨天气应即时排水，以免造成塌方。（3）沟、坑施工边沿设防护栏和挡水沿，确保施工人员及边坡安全。6.土方工程成品保护细则土方回填施工时，应注意保护有关轴线和标准高程控制点，防止碰撞变形。三、基础工程本工程采用人工挖孔灌注桩，已完工。四、钢筋工程根据施工总体部署，本工程钢筋在钢筋加工棚内加工制作，运至现场绑扎。钢筋采用HPB235、HRB335、HRB400及CRB550。1.钢筋加工（1）各种规格、各种级别的钢筋，应有出厂合格证。进场后做物理性能检定及强度复试，经检验合格后方能使用。（2）钢筋调直机、切断机、弯曲机、对焊机等设备安装就位，调试完成。（3）操作人员熟悉图纸及翻样单，机械操作人员持证上岗。（4）按钢筋
