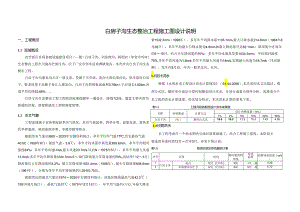

    白房子沟生态整治工程施工图设计说明.docx

    白房子沟生态整治工程施工图设计说明一、工程概况1.1 流域概况高竹新区水利基础设施建设项目(一期)白房子沟、刘家湾沟、桥坝河(华莹中兴河)生态整治工程在川渝高竹新区内,位于广安市邻水县高滩镇境内。本次涉及白房子沟生态整治工程。白房子沟为廖家沟左岸一级支流,发源于天皇庙,流向大致由南向北,依次流经白房子、骑龙屋基于高梯子处汇入廖家沟。白房子沟控制集雨面积0.78kn,主河道长1.92km,河道平均比降53.68%。白房子沟生态整治工程工程防洪标准按50年一遇设计,级别为2级。建设主要内容为新建防洪堤、新建箱涵及工程附属建筑物。1.2 水文气象工程流域属于亚热带湿润季风气候区,具有气候温和、四季分明,雨量充沛、夏热多伏旱和暴雨、秋雨连绵多雾、冬暖多睛等特点。根据邻水气象站I9602020年实测资料统计,多年平均年气温17C,历史最高气温40.5C(1959年8月)最低气温3.8;多年平均水面年蒸发量959.6mm;多年平均相对湿度84%:多年平均风速l.lms,最大风速23.7ms,风向N(1978年5月),多年平均最大风速13.9ms:多年平均年降雨量1204.7mm,510月降雨量占年降雨量的79%,而枯季(123月)降雨量仅占年降雨量的4.2%;最大年降雨量1551.4mm(1988年),最少年降雨量838.6mm(1961年),分别为多年平均年降雨量的1.29和0.70倍。根据邻近的渝北气象站19742020年实测资料统计,该地区极端最高气温42.2(1951年8月15日),最低气温31(1975年12月15日),年平均气温约17.C1,年最大降水量1532.3mm(1998年),多年年平均降水量1135.1mm,最大日降水量214.8mm(1964年8月28日),多年平均最大日降水量124.8mm,Ih最大降雨量可达62.1mm;降雨集中在每年的510月,约占全年降雨量的70%;多年平均水面蒸发量1034.3mm;平均相对湿度79%,多年平均风速为1.6ms;多年平均最大风速为14ms,实测最大风速为18.7ms(风向缺测),发生在8月份,年内一般多北风、东风。1.3设计洪水根据水利水电工程设计洪水计算规范(S1.44-2006),本次采用水文比拟法、推理公式法、瞬时单位线法计算控制断面设计洪水,并进行成果合理性分析,选择适合于本工程的洪水计算成果。经比较分析后,本次洪水计算结果见下表。表1-1工程河段各断面设计洪水成果表名称控制断面计算方法设计洪峰流量(m)1%2%5%10%20%50%白房子沟河口推理公式法18.816.212.910.47.934.691.4分期洪水本工程考虑在一个枯水期内完成河道基础施工,结合工程施工强度,本阶段主要选用导流时段12月次年3月,详见下统计表:表1.2导流标准及导流量统计表序号河段时段临时建筑物等级流准导标枯期导流流量(mis)1白房子沟起点12月次年3月5级5年一遇0.292末端廖家沟汇合12月次年3月5级5年一遇0.722.2 地层岩性场地上覆土层为人工堆积层(Q4ml)及残坡积层(Q4el+dl)粉质粘土层,下伏基岩侏罗系中统上沙溪庙组泥岩和砂岩。分述如下:第四系全新统(Q4)人工堆积层(Q4ml):仅在局部有分布,主要为杂填土,杂色,由粘性土、砂泥岩碎块石及建筑垃圾组成,建筑垃圾主要为混凝土块及砖石,整体硬质物含量约29%,粒径多在24135mm之间,局部见粒径约163mm的块石,分布不均匀。整体结构松散,稍湿,局部碎块石和砖石架空,主要分布于公路开挖回填区及原居民区拆迁区,厚0.401.60m。残坡积层(Q4el+dD:灰褐色,呈可塑状态,手捻略有滑腻感,可搓成条状,刀切面光滑,无摇振反应,稍有光泽、干强度中等,韧性中等,残坡积成因,表层Im范围内可见植物根茎及虫孔,揭露层厚0.202.20m,主要分布于原始地貌表层。侏罗系中统上沙溪庙组(J2s):岩性为泥岩夹砂岩。泥岩,暗紫色、紫红色,泥质结构,薄层中厚层状构造;砂岩,紫灰色,细中粒结构,成分主要为长石及石英,部分泥质含量较重,中厚巨厚层状构造。主要少量出露于两岸岸坡陡坎地带,大多被第四系土层覆盖。2.3 地质构造场地位于重庆-沙坪向斜北西翼及龙王洞背斜南东翼,未发现断层,工程区岩层发育产状为N50oWNWZ20oo工程区地质构造简单,未见大的断裂和构造破碎带。工程区两组节理较发育:JI:N33°ESEZ65o,裂面粗糙平直,间距大于2.0m,延伸长度5m8m;J2:N75oESEZ80o,裂面粗糙平直,裂隙间距大于3.0m。2.4 水文地质条件1.5 主要建设内容白房子沟生态整治工程建设内容主要包括:白房子沟生态整治工程改道段:上游起点为高竹新区开发边界线(骑龙屋基),下游治理终点为廖家沟(高梯子)汇合处,综合治理长度729.4m,其中:隧洞进水渠119.4m(镇脚+护坡(C20碎预制六棱块护坡)、新建隧洞514.0m(明洞段40.0m,隧洞开挖段474.0m)、新建明渠长度96m(重力式挡墙+人行步道)。1.6 前期工作及审批情况2022年8月由中元国际投资咨询中心有限公司编制完成川渝高竹新区水利基础设施建设项目(一期)可行性研究报告。2022年11月4日,邻水县发展和改革局以邻发改(2022)1004号文件,对川渝高竹新区水利基础设施建设项目(一期)可行性研究进行了批复。2023年3月,新疆兵团勘测设计院(集团)有限责任公司编制完成了川渝高竹新区城区防洪规划(2021-2035)(送审稿)。2023年6月,由重庆长江勘测设计院有限公司编制完成了川渝高竹新区水利基础设施建设项目(一期)(白房子沟、刘家湾沟、重水沟、桥坝河(华莹中兴河)生态整治工程)地质勘察报告。2023年8月邻水县水务局对川渝高竹新区水利基础设施建设项目(一期)(白房子沟、刘家湾沟、桥坝河(华莹中兴河)生态整治工程初步设计报告进行初步设计批复(邻水务复(2023)31号文件批二、工程地质及自然条件2.1地形地貌场地属剥蚀侵蚀地貌,低山丘陵地形。河流自南向北流过工程区。河床较平缓。新建引水隧洞段穿越现状丘陵,地形起伏较大,其西侧为施工区,勘察期间该区域正在进行场坪填土工作。1.80m,下伏基岩为侏罗系中统沙溪庙组泥岩,根据设计方案,边坡倾向238。该段边坡岩土界面均较陡,但上覆土层较薄,上部土质边坡部分沿岩土界面发生整体滑移可能性小,其主要的破坏模式为上部土质边坡开挖在重力、水、动荷载等作用下呈圆弧形向下滑塌K0+11940K0+185.80段为隧洞起点段,节理裂隙发育,个别裂隙微张状,岩体完整性划为较破碎,岩体结构类型为碎裂结构块状结构,围岩等级V类,洞壁极不稳定,极易坍塌变形,经常是边挖边塌,变形破坏严重,建议洞壁超前支护,全断面衬砌。地下水一般较贫乏,涌水问题总体上不突出,洞壁将以渗水滴水为主,局部线状流水,开挖后可及时喷碎封闭,局部难于封闭区域,可采取注浆止水或导水措施引排。K0+185.8K0+596.93段隧洞均为岩洞,洞壁围岩为弱风化砂岩及泥岩,节理裂隙稍发育,多闭合状,岩体完整性划分为较破碎较完整,岩体结构类型为块状结构,围岩等级V类,洞壁不稳定,易坍塌变形,变形破坏严重,建议洞顶超前支护,全断面衬砌。地下水一般较贫乏,涌水问题总体上不突出,洞壁将以渗水滴水为主,局部线状流水,开挖后可及时喷砂封闭,局部难于封闭区域,可采取注浆止水或导水措施引排。K0+596.93K0+643.40段为隧洞终点段,节理裂隙发育,个别裂隙微张状,岩体完整性划为较破碎,岩体结构类型为碎裂结构块状结构,围岩等级V类,洞壁极不稳定,极易坍塌变形,经常是边挖边塌,变形破坏严重,建议洞壁超前支护,全断面衬砌。地下水一般较贫乏,涌水问题总体上不突出,洞壁将以渗水滴水为主,局部线状流水,开挖后可及时喷碎封闭,局部难于封闭区域,可采取注浆止水或导水措施引排。K0+623.4K0+692.7新建明渠两岸将形成高约6.95m挖方岸坡,沿线地表覆盖第四系粉质黏土层,层厚0.60080m,下伏基岩为侏罗系中统沙溪庙组泥岩,根据工程区范围内地表水主要为现状河水,勘察期间为旱季,河水水位较低,工程区段水深0.601.30m0工程区范围内地下水主要为第四系松散堆积层孔隙水、基岩裂隙水两大类。第四系松散堆积层孔隙水主要赋存于第四系人工填土层及粉质粘土层中,其中人工堆填土层及粉细砂层渗透性强,粉质粘土渗透性弱,含水丰富,主要受河水补给,雨季受地表水和大气降雨的补给,与河水有密切的水力联系,随河水位的升降而升降。基岩裂隙水赋存运移于下伏基岩裂隙中,接受降水及地表水补给,排泄于河中。根据现场钻探,白房子沟新建引水隧洞段未见稳定水位,其下游顺接拟建廖家湾沟段地下水位和河水位基本一致,地下水位受河水位变动影响较小,洪水季节河水上涨,将补给场地地下水。根据岩土工程勘察规范(GB5OO21-2OU)(2009年版)场地地下水及地表水对混凝土结构:按II环境类型判定为微腐蚀性,按地层渗透性判定,在强透水层中对混凝土结构主要具微腐蚀性,在弱透水层中对混凝土结构具微腐蚀性,对钢筋混凝土结构中的钢筋:在长期浸水条件下具微腐蚀性,在干湿交替条件下具微腐蚀性。场地土按II环境类型判定为微腐蚀性,按地层渗透性判定为微腐蚀性:对钢筋混凝土结构中的钢筋具微腐蚀性,对钢结构具微腐蚀性。根据水利水电工程地质勘察规范(GB50487-2008)中环境水腐蚀判别标准,场地水对混凝土无腐蚀性,对钢筋混凝土结构中钢筋无腐蚀性,对钢结构具有弱腐蚀性。2.5地质分段评价K0+0000K0+11940根据现场地质调绘及钻探揭露,结合设计意图,拟新建明渠两岸将形成高约4.36m挖方岸坡,沿线地表覆盖第四系粉质黏土层,层厚0.60-(1)施工供风白房子沟工程河段悬臂式掘进机进口处设置1台移动式空压机供风(32mVmin),采用风管供风,风管直径为250mm,风管风速约为10ms,需架设风管长度500mo(2)施工供水施工供水系统主要供应主体工程施工、砂浆拌和及混凝土养护、施工辅助企业等生产用水。施工供水根据建筑物的布置特点(砂浆拌和场布置采用移设),采用离心式抽水泵或潜水泵抽取河水。河段工区内设单台流量15m3h,扬程IOm水泵1台。配蓄水池1个,每个水池容积Iom3。施工生活用水就近从当地居民自来水管网接入。(3)施工供电白房子沟设计有隧洞工程,工程区沿岸有国家电网和地方电网覆盖。IOKV输电线贯穿整个工程区,电源可靠,施工用电有保证。工程区施工用电可在就近的电源点搭接,共架设IOKV输电线路1.Okm至白房子沟施工区;隧洞内供电线路长度按隧洞长度来考虑,需铺设0.5km的洞内IoKV输电线路。工程采用的掘进机设备含有自身专用的电气设备,不在本次设计考虑范围内,在白房子沟施工区附近设置1台变压器,变压器容量为630KVA;洞内生产动力用电可直接自工区变压器搭接线路至隧洞内,需铺设380V输电线路0.5km,另需铺设220V照明线路0.5km,可满足本次施工需求。共需630KVA变压器1台,10KV输电线路1.5km,220V输电线路0.5km,38OV输电线路0.5km。(4)通讯系统施工通讯分为施工区场内通讯与对外通讯:工程区具有良好的通信环境,外部通信直接利用移动电话。对内通信采用手持无线电对话机。设计方案,边坡倾向295。该段边坡岩土界面均较陡,但上覆土层较薄,上部
