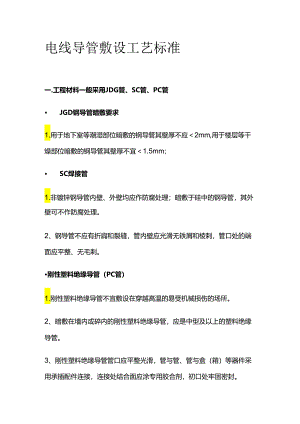

电线导管敷设工艺标准一.工程材料一般采用JDG管、SC管、PC管 JGD钢导管暗敷要求1.用于地下室等潮湿部位暗敷的钢导管其壁厚不应2mm,用于楼层等干燥部位暗敷的钢导管其壁厚不宜1.5mm; SC焊接管1.非镀锌钢导管内壁、外壁均应作防腐处理；暗敷于硅中的钢导管，其外壁可不作防腐处理。2、钢导管不应有折扁和裂缝，管内壁应光滑无铁屑和棱剌，管口处的端面应平整、无毛剌。刚性塑料绝缘导管（PC管）1.刚性塑料绝缘导管不宜敷设在穿越高温的易受机械损伤的场所。2、暗敷在墙内或碎内的刚性塑料绝缘导管，应是中型及以上的塑料绝缘导管。3、刚性塑料绝缘导管管口应平整光滑，管与管、管与盒（箱）等器件采用承插配件连接，连接处结合面应涂专用胶合剂，初口处牢固密封。二.施工工艺1、电气导管敷设宜就近原则，沿最近的路线敷设，减少弯曲。当导管敷设遇到下列情况时，中间宜增设过路接线盒，且接线盒的位置应便于导线敷设：a）导管长度超过40m,无弯曲;b）导管长度超过30m,有1个弯曲;c）导管长度超过20m,有2个弯曲;d）导管长度超过IOm,有3个弯曲。2、暗敷在磴中的电气导管，其弯曲半径不应小于管外径的6倍，暗敷在室外地下的电气导管，其弯曲半径不应小于管外径的10倍。3、管线插座管线应穿越地梁第一根主筋，防止根部被破坏4、PVC管道插座敷设，弧管部分最大距离不得小于15Cm,确保板面与梁面剪力最大不受管线影响5、PVC管道插座敷设完成，碎浇筑完成后，导管根部应及时保护起来6、PVC管道敷设不得三管叠加于一点内，确保保护层厚度；两管叠加，交叉点距离不得小于20cm7、预埋在剪力墙、柱内的预埋盒，底盒开口要与已完成面齐平，禁止深凹或突出，并定位准确，绑扎牢固（底盒四周要用钢筋固定），为防止混凝土浆深入，接口最好用电工胶包扎，底盒内外应做防腐8、电气导管在磴中暗敷时，不宜多根并列敷设，每根导管之间的间距宜在3050mm以上，在地下室顶板上的预埋管，为防止后期地下室综合支架膨胀螺栓破坏管理，预埋管应抬高不小于5cm,预埋盒及管理接头尽量避开后浇带9、对于模板下方具有吊顶的部位，宜对电气导管的敷设线路在模板上作标记,可用颜色漆（不同专业用颜色区分）沿导管走向在模板上标记，待已浇捣拆模后顶板可留下清晰导管走向标识，有助于防止险中的电气导管受到损伤10、镀锌钢导管在管接头、管与盒（箱）连接处需进行接地跨接处理,采用专用接地线卡跨接，跨接线应采用截面面积44mm2的铜芯软线I1.非镀锌钢导管采用螺纹连接时，连接处两端应采用6mm的圆钢焊接，作为接地跨接线12、暗敷于碎墙板内的电气导管，应依据所连接的线盒确定其导管的走向，线盒定位时应参照土建专业的标高线及轴线，并应考虑到钢筋保护层的厚度，线盒面板尽可能做到与模板（圭寸板）平齐；导管垂直进盒如有难度，可煨制定身弯后再进盒13、对于暗敷在碎墙板内的配电箱，其箱体暗敷可采用二次安装法。在碎墙板钢筋绑扎阶段，采用比配电箱箱体大二号以上的木箱，暗敷于已墙板内，待配电箱安装时，用其箱体置换木箱，周围碎砂浆填实固定
