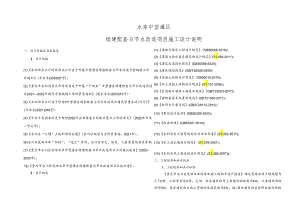

水库中型灌区续建配套与节水改造项目施工设计说明一、设计依据及技术规范1、设计依据(1)水利部办公厅财政部办公厅关于开展中型灌区续德配套与节水改造方案编制工作的通知(办农水(2020)87号)；(2)重庆市水利局重庆市财政局关于开展“十四五”中型灌区续建配套与节水改造规划及20212022年建设方案编制工作的紧急通知(渝水农水(2020)12号)；(3)水利部办公厅关于印发V中型灌区续餐配套与节水改造项目建设管理办法(试行)(办农水(2021)340号)；(4)中共中央国务院关于做好2022年全面推进乡村振兴重点工作的意见(2022年中央一号文件)；(5)永川区“三调”土地利用现状图(永川区规划与自然资源局，2021年)；(6)永川区花滩水库“初设”、“竣工”资料，永川区水文、地质、气象等其他相关资料；(7)重庆市永川区花滩水库中型灌区续建配套与节水改造项目立项建议报告(2023-2025年)；(8)重庆市永川区花滩水库中型灌区续建配套与节水改造项目实施方案。2、设计规范(1)灌溉与排水工程设计规范(GB50288-2018)；(2)灌溉与排水渠系建筑物设计规范(S1.482-2011)；(3)灌区改造技术规范(GB50599-2020);(4)灌区规划规范(GB/T50509-2009)；(5)混凝土结构设计规范(GB50010-2010)；(6)水工混凝土结构设计规范(S1.191-2008)；(7)管道输水灌溉工程技术规范(GB/T20203-2017)；(8)灌溉渠道系统量水规范(GBT21303-2017)；(9)取用水计量导则(GB28714-2012)；(10)泵站设计标准(GB50265-2022)；(11)防洪标准(GB50201-2014)；(12)水利水电工程等级划分及洪水标准(S1.252-2017)；(13)水工挡土墙设计规范(S1.379-2007)；(14)水利水电工程边坡设计规范(S1.386-2007)o二、工程级别和洪水标准1、工程级别和洪水标准重庆市永川区花滩水库除险加固工程初步设计报告确定花滩水库工程规模为小(1)型，工程等别为Iv等。大坝、取水建筑物等主要建筑物级别为4级，次要建筑物级别为5级，渠系建筑物及施工等临时性建筑物为5级。输/提水建筑物应依照各建筑物的功能、输/提水流量和装机功率大小的不同而确定为不同的级别和防洪标准：自流渠系建筑物级别为5级，提水灌溉泵站为5级建筑物。相应各建筑物的级别及设计洪水标准见下表：表2.1-1输/提水建筑物级别及洪水标准速筑物名称级别洪水重现期（年）正常运用（设计）非常运用（校核）自流渠系建筑物510提水泵站51020根据水利部办公厅财政部办公厅关于开展中型灌区续建配套与节水改造方案编制工作的通知（办农水（2020）87号）规定，灌区改造范围为有工程改造和配套需求、设计灌溉面积130万亩的中型灌区，花滩水库中型灌区设计灌溉面积1.44万亩，属于上述文件改造范围内的中型灌区。由于花滩水库灌区渠首设计引水流量均小于211s,根据灌溉与排水工程设计标准（GB50288-2018）,引水枢纽工程确定为V等小（2）型工程，因此，管道建筑物施工确定为V等工程；输配水管道等主要建筑物按5级设计，管道建筑物施工按5级设计。灌溉工程防洪标准：本工程设计为5级建筑物，根据水利水电工程等级划分及洪水标准S1.2522017规定洪水标准按10年一遇（P=IO%）设计，20年一遇（P=5%）校核。临时工程防洪标准：根据水利水电工程等级划分及洪水标准（S1.252-2017）,确定临时工程等级为5级，防洪标准确定为重现期5年，洪水标准按5年一遇（P=20%）设计。提灌泵站防洪标准：根据水利水电工程等级划分及洪水标准（S1.252-2017）,装机功率VlOokW为V等工程（本次工程均为V等），洪水标准按10年一遇（P=IO%）设计，20年一遇（P=5%）校核。详见下表：序号水源提濯站名称设计流量（mVs）装机功率（Kf）工程等别防洪标准（年/遇）建筑物级别设计校核主要建筑物次要建筑物1花泡水库柑子屋基0.03211V1020552庙湾0.03211V1020553双桐树0.03430V1020554石岭0.03945V1020555长坡0.06330V1020556谷家面坊0.09890V102055表2.1-2泵站等级及洪水标准表2、设计允许值本工程主要建设内容为新建泵站、蓄水池、管网铺设，根据泵站设计标准（GB50265-2022）规定，进水池的水下容积可按共用该进水池水泵30倍50倍设计流量确定，本次工程进水池容积满足该条件；埋管管顶最小埋深应在耕植线或最大冻土深度以下，本工程管道管径范围为DN90DN355,管道最小埋深为0.7m,平行管道安装间距不小于0.8m,交叉管道交叉点净间距不小于0.15m；泵房工作平台设计高程应按校核洪水位加波浪高度和0.5m的安全加高确定。泵站的抗滑稳定安全系数及抗浮稳定安全系数如下表。表2.1-3泵站的抗滑稳定安全系数允许值地基类型荷投组合泵站速筑物级别1234.5非岩基基本组合1.351.301.251.20特殊组合I1.201.151.101.05II1.101.051.051.05岩基基本组合1.101.081.05特殊组合I1.051.031.00II1.001.001.00基本组合3.00特殊组合I2.50II2.30注：特殊组合1适用于施工、检修和非常运用工况，特殊组合11适用于地震工况。表2.1-4泵站的抗浮稳定安全系数允许值基本荷栽组合1.10特殊荷载组合1.05三、工程概况原花滩水库设计灌面2.01万亩，经复核，近几年由于原设计的雷家坪提灌渠0.57万亩的灌区范围，土地性质发生变化（0.57万亩已改为建设用地），灌区实际灌溉1.44万亩。本次灌区规划灌溉面积1.44万亩，主要涉及三教镇石岭村、永玻村、云龙村、玉峰村4个村，以及板桥镇高洞子村、本尊村、）京风城村、欧家坝村4个村。花滩水库中型灌区设计灌溉面积1.44万亩，目前有效灌溉面积0.64万亩，待恢复灌面0.8万亩。表3.1-1灌区灌溉面积分布复核表序号槟街村社濯面类型现状濯面（齿）待恢复灌面（亩）小计（亩）1三教板矫石岭村玉峰村欧家坝村本尊村原风理村高洞子村主干条自流灌面3600550091002库区提灌280025005300(1)三数永玻村柑子屋基泵站650650(2)三领永城村庙湾泵站650650(3)三教永玻村双桐树泵站700700(4)三教石岭村石岭泵站800800(5)三教云龙村长坡泵站O25002500合计6400800014400本次工程主要建设内容：自流干渠维修养护6.940km,新建1座提灌站（谷家面坊），改建5座提灌站（柑子屋基、庙湾、石岭、双桐树、长坡），总装机容量217KW；配套蓄水池1座，总容积20011;配套输配水管道总长12.606km,输水管道配套分水口39处，排泥阀21个，排气阀24个，主管道检修阀22个，闸阀井72个，取水房34处。灌区用水量测、用水管理及信息化系统1套：包含首部流量监测设施6套、泵站自动化控制系统6套、视频监控系统7套，田间智能控制量水设施34套，接入上游水库中型灌区灌溉智慧云平台。1 .柑子屋基提濯站泵房位于花滩水库库区，距离花滩水库大坝直线距离约2.2km,泵站取水管由20m钢管及镇支墩组成，经由泵站提水至各分水口。进水口池底板高程325.98m,宽2m,长2m,深Im,容积为4m3>0.96r113（30倍设计流量）。泵站吸水管直接伸至进水池取水，在管道首端设置带底阀的莲蓬头。泵房为矩形结构干室型泵房，泵房建筑面积为16m外墙尺寸：长X宽=4mx4m,墙壁厚0.24m,采用C25钢筋睑框架+M7.5浆砌豉墙身结构。泵房设置为单层，布置1台卧式水泵机组，水泵参考型号为Q=100m3h,H=50m,P=IlkW,进出水管直进旁出布置方式，吸水管采用D168,壁厚6=8mm的无缝钢管，通过同心异径直接与水泵相接，出水管D142,壁厚=8mm的无缝钢管。配有1个电气设备柜，1个远程启动柜，1个照明配电箱。泵房底板高程根据取水水位和水泵安装高程确定，最终的底高程确定329.58m。提灌站配套输水管道0.880km,新建排气阀2个、排泥阀1个、闸阀房4处，配套智能计量设施4套。2 .庙湾提濯站泵房位于花滩水库库区，距离花滩水库大坝直线距高约1.4km,泵站取水管由20m钢管及镇支墩组成，经由泵站提水至各分水口。进水口池底板高程325.66m,宽2m,长2m,深1m,容积为4m3>0.96n（30倍设计流量）。泵站吸水管直接伸至进水池取水，在管道首端设置带底阀的莲蓬头。泵房为矩形结构干室型泵房，泵房建筑面积为1611外墙尺寸：长X宽=4mx4m,墙壁厚0.24m,采用C25钢筋硅框架+M7.5浆砌砖墙身结构。泵房设置为单层，布置1台卧式水泵机组，水泵参考型号为Q=100m3h,H=50m,P=IlkW,进出水管直进旁出布置方式，吸水管采用D168,壁厚=8mm的无缝钢管，通过同心异径直接与水泵相接，出水管D142,壁厚3=8mm的无缝钢管。配有1个电气设备柜，1个远程启动柜，1个照明配电箱。泵房底板高程根据取水水位和水泵安装高程确定，最终的底高程确定328.10m。提灌站配套输水管道0.383km,新建排气阀2个、排泥阀1个、闸阀房2处，配套智能计量设施2套。5 .长坡提濯站泵房位于花滩水库库区，距离花滩水库大坝直线距离约1.2km,泵站取水管由20m钢管及镇支墩组成，经由泵站提水至各分水口。进水口池底板高程325.38m,宽2m,长2m,深1m,容积为4r113>1.8911?（30倍设计流量）。泵站吸水管直接伸至进水池取水，在管道首端设置带底阀的莲蓬头。泵房为矩形结构干室型泵房，泵房建筑面积为20m,外墙尺寸：长X宽=5mx4m,墙壁厚0.24m,采用C25钢筋硅框架+M7.5浆砌豉墙身结构。泵房设置为单层，布置1台卧式水泵机组，水泵参考型号为Q=230m3h,H=30m,P=30kW,进出水管直进旁出布置方式，吸水管采用D232,壁厚6=8mm的无缝钢管，通过同心异径直接与水泵相接，出水管D194,壁厚=8mm的无缝钢管。配有1个电气设备柜，1个远程启动柜，1个照明配电箱。泵房底板高程根据取水水位和水泵安装高程确定，最终的底高程确定327.93m。提灌站配套输水管道OJknio6 .自流渠维修整治自流干渠K0+000K6+940段为本次整治段，K0+000K0+650段，现状较好，保持原状；K（）+650K6+940段，进行渠底
