水平钢筋窄间隙焊接技术模板.docx

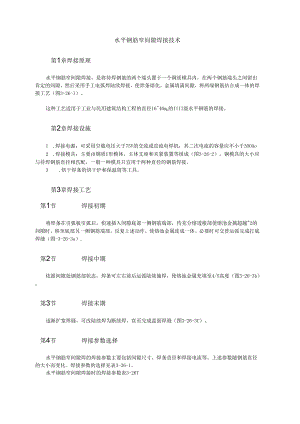

水平钢筋窄间隙焊接技术第1章焊接原理水平钢筋窄间隙焊接，是将待焊钢筋的两个端头置于一个铜质模具内，在两个钢筋端头之间留出肯定的间隙，然后采用手工电弧焊陆续焊接，使焊条熔化，金属填满间隙，将两端钢筋结合成一体的焊接工艺（图3-26-1）。这种工艺适用于工业与民用建筑结构工程的直径1640mm的IIII级水平钢筋的焊接。第2章焊接设施1 .焊接电源：可采用空载电压大于75V的交流或直流电焊机，其二次电流的容量应不小于3OOAo2 .焊接模具：主要由铜质U形模体、主体支座和夹紧装置等组成（图3-26-2）。铜模具的大小应与待焊钢筋直径相匹配，一般一种模具只宜用于两种直径的钢筋焊接。3 .烘干焊条的烘干炉和保温筒等工具。第3章焊接工艺第1节焊接初期将焊条在引弧板引弧后，快速插入间隙底部一侧钢筋端部，待充分熔透根部使熔池金属超越"2的问隙时，移至底部另一侧钢筋端部，反复上述动作，使熔池金属连成一体。必要时可交替运弧完成打底焊缝（图-3-26-3a）.第2节焊接中期依据间隙处钢筋部状态，焊条可左右前后运弧陆续施焊，使熔池金属充填至4/5高度（图3-26-3b）o第3节焊接末期逐渐扩宽焊缝，可改陆续焊为断续焊，直至完成盖面焊缝（图3-26-3C）。第4节焊接参数选择水平钢筋窄间隙焊的焊接参数主要包括间隙尺寸、焊条直径和焊接电流等。上述参数随钢筋直径的大小而变化。焊接参数的选择见表3-26-1。水平钢筋窄间隙焊接时的焊接参数表3-26T焊条的选用必须与钢筋强度等级相适应。焊接前，焊条需在烘干炉中经250C烘熔2h后,放保温筒内备用。钢筋待焊部位的铁锈、油污及泥浆等，需清除洁净后方可焊接。选择适当的焊接参数，采用短弧施焊，以避免发生气孔缺陷。电弧移至钢筋边缘时，应减慢运弧速度，以利于熔渣顺利排至钢筋与铜模之间的空穴中，避免发生夹渣缺陷。电弧移至钢筋表面时，宜稍停片刻，可改陆续焊为断续焊，避免发生过热缺陷。接头焊缝力求丰满、匀称，外形呈鼓状，纵剖面呈倒铁轨形。焊缝宜高出钢筋表面23mm,但不宜大于3mm,并平缓过渡至钢筋表面（图3-26-4）。每批钢筋正式焊接前须进行现场焊接实验。第5章质量检验质量检验包括外观检讨和机械性能实验两部分。11.外观检讨应逐个进行，并符合下列要求：!焊缝丰满，不得有裂纹和深度大于0.5mm的咬边；1钢篇接头处轴线偏移不得超越0.1倍钢筋直径，同时不：;噩结区母者得大于2mm；钢筋接头处的弯折，不得大于4。外观检X查不合格的接头，应切除热影响区后重焊，或参照钢图3-26.4窄间隙焊接筋焊接及验收规程中帮条焊补强的规定执行。接头纵剖面图2.应从每批接头中随机抽取3个试件做拉伸实验。如有必要，再抽取3个试件做冷弯一般构筑物，每300个同级别、同直径的钢筋接头作为一批；现浇混凝土框架结构，每一个楼层或施工区段以300个同级别、同直径的焊接接头作为一批，不足300个时仍作为一批。拉伸实验结果应符合下列要求：至少有2个试件断于焊缝之外，且呈延性断裂；若断于焊缝或热影响区，其抗拉强度均不得低于该级别钢筋的抗拉强度值。当检验结果有1个试件的抗拉强度值低于规定指标，或有2个试件发生脆性断裂时，应再取6个试件进行复验。复验结果仍有1个试件强度低于规定指标，或有3个试件呈脆性断裂时，则该批接头为不合格品，不准使用。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IOkV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
