城东片区城市燃气管道等老化更新改造项目说明书.docx

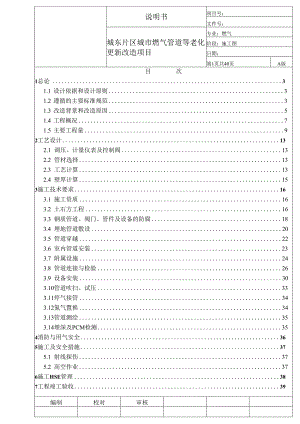

说明书项目号：文件号：城东片区城市燃气管道等老化更新改造项目专业：燃气阶段：施工图日期：第1页共40页A版目次1总论31.1 设计依据和设计原则31.2 遵循的主要标准规范31.3 改造背景和改造原因51.4 工程概况71.5 主要工程量92工艺设计132.1 调压、计量仪表及控制阀132.2 管材选择132.3 工艺计算132.4 壁厚计算153施工技术要求163.1 施工资质163.2 土石方工程163.3 钢质管道、阀门、管件及设备的防腐183.4 埋地管道敷设203.5 管道穿越223.6 室内管道安装233.7 附属设施243.8 管道连接与检验263.9 设备安装303.10 管道吹扫、试压333.11 停气接管343.12 氮气置换343.13 管道测绘353.14 埋深及PCM检测354消防与用气安全365施工及安全措施375.1 射线探伤375.2 高空作业376施工HSE管理387工程竣工验收39编制校对审核40附件1：专家审查意见及回复1总论1.1 设计依据和设计原则.设计依据1 .国务院办公厅关于印发城市燃气管道等老化更新改造实施方案（2022-2025年）的通知国办发（2022）22号;2 .关于转下达城市燃气管道等老化更新改造和保障性安居工程专项（城市燃气管道等老化更新改造方向）2023年中央预算内投资计划的通知丰都发改委（2023）351号；3 .与丰都住房和城乡建设委员会签订的设计合同；4 .重庆丰都住房和城乡建设委员会提供的地形图；5 .重庆丰都燃气有限责任公司、丰都县住房和城乡建设委员会及境和设计集团有限公司相关人员现场所确定的改造方案；6 .重庆图强工程技术咨询有限公司编制的可行性研究报告。1.1.2设计原则1 .遵循国家、行业有关经济发展规划，工程建设的法律、法规、政策、标准及规范；2 .遵循健康、安全、环保、节能减排、节约资源的经济可行性原则；3 .采取有效措施提高管道系统的可靠性，确保长期连续、平稳安全地供气；4 .采用可靠、成熟、适用的技术、设备和材料，实现管道建设和管理的“高标准、高质量、高技术、高效益优先采用国产设备和材料，提高国产化水平，充分体现国产化的要求；5 .实现可靠性与经济性的良好统一，优化技术方案，尽可能降低工程投资，获得较好的经济效益和社会效益；6 .全面推行标准化设计，大力开展数字化建设，实施智能化管理，促进发展方式的根本转变。1.2 遵循的主要标准规范1.2.1 主要遵循的法律、法规1 .中华人民共和国环境保护法（2014年最新修订）；2 .中华人民共和国安全生产法（2021年9月1日）；3 .中华人民共和国水土保持法中华人民共和国主席令第39号（2010年12月25日）；4 .中华人民共和国节约能源法（2018年10月26日修订）；5 .建设项目环境保护管理条例(2017年7月16日修订)；6 .建设工程安全生产管理条例中华人民共和国国务院令第393号(2004年2月1日)；7 .建设工程质量管理条例中华人民共和国国务院令第714号(2019年4月23日修订)。1.2.2 主要遵循的规范1 .城镇燃气规划规范(GB/T51098-2015)2 .燃气工程项目规范(GB55009-2021)；3 .城镇燃气设计规范(2020年版)(GB50028-2006)；4 .城镇燃气输配工程施工及验收标准GB/T51455-2023；5 .城镇天然气用户工程技术规程(DB50/T1291-2021)；6 .工业金属管道工程施工规范(GB50235-2010)；7 .工业金属管道工程施工质量验收规范(GB50184-20U)；8 .现场设备、工业管道焊接工程施工规范(GB50236-20U)；9 .现场设备、工业管道焊接工程施工质量验收规范(GB50683-20U)；10 .输送流体用无缝钢管(GB/T8163-2018)；11 .钢制对焊管件类型与参数(GB/T12459-2017)；12 .燃气用埋地聚乙烯(PE)管道系统第1部分：管材(GB/T15558.1-2015)；13 .燃气用埋地聚乙烯(PE)管道系统第2部分：管件(GB/T15558.2-2005)；14 .燃气用聚乙烯(PE)管道系统的钢塑转换管件(GB/T26255-2022)；15 .流体输送用不锈钢焊接钢管(GBT127712019)；16 .燃气输送用不锈钢波纹软管及管件(GBT260022010)；17 .不锈钢环压式管件(GB/T33926-2017)；18 .燃气用具连接用不锈钢波纹软管(GBZT41317-2022)；19 .城镇燃气调压箱(GB27791-2020)；20 .管道燃气自闭阀(CJT4472014)；21 .聚乙烯燃气管道工程技术标准(CJJ63-2018)；22 .埋地钢质管道聚乙烯防腐层(GB/T23257-2017)；23 .城镇燃气埋地钢质管道腐蚀控制技术规程(CJJ95-2013)；24 .承压设备无损检测(NBZT47013-2015)；25 .城镇燃气设施运行、维护和抢修安全技术规程(CJJ51-2016)。26 .建筑机电工程抗震设计规范GB50981-2014；27 .建筑与市政工程抗震通用规范GB55002-20211.3 改造背景和改造原因1.3.1 改造背景按照国务院办公厅关于印发城市燃气管道等老化更新改造实施方案（20222025年）的通知（国办发（2022）22号）要求，燃气管道和设施下述条件符合纳入改造内容：（1）市政管道与庭院管道：灰口铸铁管道；不满足安全运行要求的球墨铸铁管道；运行年限满20年，经评估存在安全隐患的钢质管道、聚乙烯（PE）管道；运行年限不足20年，存在安全隐患，经评估无法通过落实管控措施保障安全的钢质管道、聚乙烯（PE）管道；存在占压的管道。（2）立管（含引入管、水平干管）。运行年限满20年，经评估存在安全隐患的立管；运行年限不足20年，存在安全隐患，经评估无法通过落实管控措施保障安全的立管。（3）厂站和设施。存在超设计运行年限、安全间距不足、临近人员密集区域、地质灾害风险隐患大等问题，经评估不满足安全运行要求的厂站和设施。（4）用户设施。居民用户的橡胶软管、需加装的安全装置等；工商业等用户存在安全隐患的管道和设施。部分铝塑复合管道无防紫外线措施（明设），不符合GB55009-2021中5.1.12的要求；露天设置的调压装置未采取防外部侵入的措施，不符合GB55009-2021中5.2.10的要求;1.3.2 改造原因本次改造范围内小区多层建筑燃气管线及附属设施安装于2000年左右，高层小区建成于20072013年左右，建设年限较长，燃气设施均存在不同程度的损坏、漏气现象，且管道安装时燃气安全标准低、材质落后，运行至今燃气管道老化严重、多次发生管道漏气抢险事件，部分管道存在被占压、埋深及间距不足、部分楼栋居民自行搭建让燃气管道处于密封空间，不满足城镇燃气设计规范（2020年版）GB500282（X）6及燃气工程项目规范GB55009-2021的要求,燃气安全隐患特别突出。为保障以上小区住户的燃气使用安全，重庆市丰都县经济和信息化委员会决定对以上小区燃气管道设施进行改造。根据实际现场勘查及城镇燃气设计规范（2020年版）GB50028-2006.燃气工程项目规范GB55009-2021的要求，以上老旧小区燃气管线目前存在以下问题：本次改造区域建筑为多层老旧建筑、高层老旧住宅，多层住宅用户燃气表集中挂表于楼栋首层外墙处或楼梯间立管挂表，高层户内厨房或生活阳台立管挂表，表后至户内燃气管采用铝塑复合管，因年久存在铝塑层受损开裂，鼠患啃食等情况；部分燃气主立管为镀锌钢管或焊接钢管，立管位于厨房阳台、外墙、开敞式楼梯间内，经过多年使用，室内立管因后期装修、厨房漏水等原因破坏了立管防腐层，部分管道锈蚀严重，存在锈蚀穿孔风险，严重威胁居民用气安全，为避免由此带来的安全隐患，保证小区居民的用气安全，需尽快对该区域的立管进行更换。1.3.3 用气需求分析本次改造区域用气量维持原有用户数，并未新增用户数，用气量未增加，根据现场调查，用户反馈情况等，现状气压、用气量满足用户实际需求。本次改造区域为老旧小区，用户热水器和灶具等基本配置齐全、入住率高，后续用气量基本维持现状；故本次改造管径以不小于现有管径为原则，且适当放大管径,8层以下立管D33.7,高层立管D60.3,可满足用气需求。1.4 工程概况1.4.1 改造区域建筑基本情况本区域次改造范围内多层建筑包含：金山佳苑、民生路90号、科甲一览苑（1幢、2幢）希望花园、沙湾路213#、南天湖中路二支路5#-庙坡路155#-南天湖东路220#-庙坡路55#-南天湖东路二支路55#、雪玉路一支路2号等，共计14栋，均为8层以下多层居住建筑，燃气管线及附属设施安装于2000年左右；立管及燃气表设置于楼梯间内，金山佳苑小区采用集中挂表，集中标箱设置于首层外墙。高层小区包含：世纪花城一期（共11栋、3033层）、阳光国际（1栋18层）、一品江山（7栋、1618层）高层住宅；阳光上海城（其中9栋为1124层，4栋为8层），建成于2007-2013年左右，燃气立管位于室内生活阳台或厨房内，户内挂表。本次改造范围建筑建设年限较长，燃气设施均存在不同程度的损坏、漏气现象，且管道安装时燃气安全标准低、材质落后，运行至今燃气管道老化严重、多次发生管道漏气抢险事件。王家渡组团城东片区本次改造用气居民总户数6153户、其中多层建筑户数1658户（8层及以下），高层户数4495户（11层33层）。本次改造立管及更换燃气表等低压管线（引入管-吹扫桩-立管表后管），本区域内自闭阀及更换灶具和热水前连接软管等己包含在一期改造范围内，本次设计不包含庭院中压、庭院低压和调压箱。1.4.2 改造范围1 .改造丰都县王家渡组团城东片区老旧小区更换燃气立管、吹扫桩、燃气表，燃气表后户内燃气管道（室内可更换至暗埋管接入点）；（调压箱、燃气报警系统、防雷、防静电系统不包含在本工次改造范围内）；2 .配套的管道防腐、土建等辅助工程；1.4.3 设计参数1 .新建管线设计压力：调压前燃气管线：0.4MPa；调压后燃气管线：5kPao2 .设计温度：钢管：-IOC60；PE管：-2040。3 .输送介质：净化天然气（已加臭），质量符合天然气GB17820-2018的要求。4 .压力管道类别：中压A级燃气管道为GB1。5 .设计工作年限：30年。1.4.4 整改措施本工程对丰都县王家渡组团城东片区老旧小区燃气设施进行改造。1 .庭院管道更换庭院低压至吹扫桩连接埋地管，埋地管道从原有吹扫桩处引至新建立管吹扫桩连接；为便于区分新旧管道，建议购买与原埋地管道颜色不一致的PE管，。2 .立管拆除存在安全隐患的楼梯间立管，改为外墙立管。3 .集中挂表集中挂表原位更换燃气标箱（建筑首层外墙处），表后管道采用带被覆层的不锈钢波纹软管设PVC套管保护（直径中75、110）O4 .用
