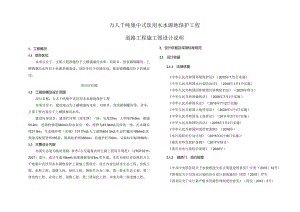

万人千吨集中式饮用水水源地保护工程--道路工程施工图设计说明.docx

万人千吨集中式饮用水水源地保护工程道路工程施工图设计说明1、工程概况1.1 项目区位本项目位于，主要工程措施位于上横镇寨沟水库、双阳乡、徐家镇铜罐沟。上横镇寨沟水库位于巫溪县城南边，双阳乡位于县城东边，徐家镇铜罐沟位于县城北边。项目区位图1.2 工程规模及设计范围项目名称：万人千吨集中式饮用水水源地保护工程本项目位于，建设地点为上磺镇寨沟水库、双阳乡、徐家镇铜罐沟等，其中，主要工程内容位于上磺镇寨沟水库。建设内容包含：建设拦河坝（滚水坝）一座，长度37m；土明渠76.6m；箱涵54.2m；进场检修道540m2;取水泵房一座，面积为43.94m2;沉砂池一座；拦水堰长度21.9m；生态缓冲带（水域）10117m2:人工湿地404.3m2:生态拦截沟1684m2;化粪池及配套管网155套；隔离防护网3500m；防撞护栏700m；安装标识标牌38块。1.3 主要设计内容巫溪生态道为临时道路，参考小交通量农村公路工程设计规范（JTGT3311-2021）设计，设计车速15kmh,标准路幅宽度4m,单车道。本次为重庆市巫溪县万人千吨集中式饮用水水源地保护工程施工图设计，设计内容包括水生态工程、结构工程、水利工程、道路工程、绿化工程。图纸共分为三册，第一册水生态工程，第二册结构工程、水利工程、道路工程，第三册绿化工程。本册为第二册道路工程。2、设计依据及采用标准规范2.1 设计依据2.1.1 法律依据中华人民共和国环境保护法（2015年1月I日实施）中华人民共和国水污染防治法（2018年1月1日实施）中华人民共和国固体废物污染物防治法（2020年修订）中华人民共和国森林法（2020年7月1日实施中华人民共和国水法（2016年7月2日实施中华人民共和国土地管理法（2020年1月1日实施）中华人民共和国水土保持法（2011年3月1日实施）中华人民共和国防洪法（2016年7月2日实施）中华人民共和国河道管理条例（2018年）水污染防治行动计划（2015年4月16日实施重庆市环竞保护条例（2017年修订）重庆市水污染防治条例（2020年）2.1.2 部防门、地方规章中共中央国务院关于加快推进生态文明建设的意见中发（2015）12号）国务院关于印发水污染防治行动计划的通知国发（2015）17号国务院关于实行最严格水资源管理制度的意见（国发（2012）3号）道路工程制图标准(GB50162-92)城市道路工程设计规范(CJJ37-2012)(2016版)城市道路路线设计规范(CJJI93-2012)城市道路路基设计规范(CJJI94-2013)城镇道路路面设计规范(CJJI69-2012)公路路基设计规范(JTGD30-2015)公路软土地基路堤设计与施工技术细则(JTGTD3102-2013)公路沥青路面设计规范(JTGD50-2017)城市道路橡胶沥青路面技术规程(DBJ507T-237-20I6)公路水泥混凝土路面设计规范(JTGD40-2011)公路路基施工技术规范(JTG"3610-2019)公路路面基层施工技术细则(JTG"F20-2015)公路沥青路面施工技术规范(JTGF40-2004)公路水泥混凝土路面施工技术细则(JTG/TF30-2014)城市道路交通设施设计规范(GB50688-2011)(2019版)公路交通安全设施设计规范(JTGD81-2017)公路交通安全设施设计细则(JTG“D81-2017)玻璃纤维土工格栅(GB"21825-2008)公路工程土工合成材料第1部分：土工格栅(JTfr1432.1-2022)公路工程土工合成材料第2部分：土工织物(JT“1432.2-2022)路面裂缝贴缝胶(JT/T969-2015)沥青加铺层用聚合物改性沥青抗裂贴(JT/T971-2015)重庆市城市道路工程施工质量验收规范(DBJ50"-078-2016)重庆市市政工程施工图设计文件编制技术规定(2017年版)建筑施工土石方工程安全技术规范(JGJ180-2009)饮用水源保护区污染防治管理规定（2010年修正）国务院办公厅关于加强饮用水安全保障工作的通知（国办发（2005）45号）国务院关于加强环境保护重点工作的意见（国发（2011）35号）国务院关于落实科学发展观加强环境保护的决定（国发（2005）39号）环境保护部关于推进生态文明建设的指导意见（环发（2008）126号）关于加强农村饮用水水源保护工作的指导意见12015）53号）中共中央国务院关于深入打好污染防治攻坚战的意见（2021年11月集中式地表水饮用水水源地突发环境事件应急预案编制指南（试行）（2018年）突发环境事件应急管办法（环境保护部令第34号）中央生态环境资金项目储备库入库指南（2021年）（环办科财202122号）重庆市饮用水源污染防办法（2003年11月巫溪县人民政府关于城市集中式饮用水水源一级保护区禁止行为的通告（巫溪府发201831号）2.1.3 相关规划国家"十四五"水安全保障规划（2022年1月）农村人居环境整治提升五年行动方案（2021-2025年）重大市生态环境保护十四五"规划（2021-2025年）重庆市国民经济和社会发展第十四个五年规划和二O三五年远景目际纲要重大市人民政府办公厅关于印发万州区等区县（开发区）集中式饮用水水源地保护区划分及调整方案的通知渝府办20187号）2.2 采用标准规范上磺取水泵房和九龙取水泵房上磺取水点九龙取水点水库上游现状盖板涵周围主要为抛填土，现状杂草较多。该区域地形高差较大。拟建泵房处现状情况2.3 气象水文巫溪县属亚热带暖湿季风气候区，四季分明，雨量充沛。低山河谷年平均气温18°C左右；山地年平均气温小于5。海拔每升高100米,年均温下降0.65七。气温最高在7、8月份，最低在1月份。多年平均降水量在10301950毫米之间。降水量9月最多，1月最少。低山河谷年均霜日11天，槽坝年均霜日40天，高山年均霜日大于100天。低山区日照多年平均1589小时，中山区多年平均1568.7小时，高山区多年平均1378小时。上横镇属亚热带季风气候；多年平均气温20°C,1月平均气温5C,7月平均气温27,平均气温年较差25.5C；生长期年平均230天，无霜期年平均200天，最长达210天，最短为180天；年平均日照时数4320小时；以上持续期260天（一般为3月1日一当年11月20日）；年平均降水量1590亳米，年平均降雨日数45天，降雨集中在每年78月8月最多。上磺镇境内河道属大宁河流域；主要河道有一级河羊桥河1条，总长5.5千米；河流总长度10.6千米，河网密度8.6千米/平方千米，径流总量16200立方工程结构通用规范(GB55001-2021)混凝土结构通用规范(GB55008-2021)注：设计规范与项目规范或通用规范有冲突时，以项目规范、通用规范为准2.3对规范强制性条文执行情况无违反强条情况3、对上阶段论证及审查意见的执行情况初设批复意见执行情况1、路面结构水泥混凝土基层建议厚度为20cm。回复：同意审查意见，路面结构大样图修改水泥混凝土基层为20cm。2、临水路段建议增加护栏设置。回复：同意审查意见，在临水路段增加波形护栏，增加波形护栏设计图九4、建设条件4.1场地现状上磺镇寨沟水库：水库存在严重淤泥，甚至已经漂浮在水面上。寨沟水库现状情况水体发黑，藻类丰富，腥味重。寨沟水库水体状况库岸有两座现状取水泵房(简易箱房)，分别为上磺供水站取水泵房、九龙取水泵房。其中，上磺泵房取水规模为1500m3d,两台水泵运行，取水点位于盖板涵末端；九龙取水泵房取水规模为600m3d,两台水泵运行，取水点位于乱石塘中。4.5.2 地层岩性据地面调查和勘探揭露,勘察区内地层包含第四系全新统冲洪积层(Q4al+dl)粉质粘土、淤泥质粘土，下伏基岩为三叠系下统嘉陵江组(Tlj)灰岩。现由新到老、自上而下分述如下：(1)第四系全新统冲洪积层粉质粘土、粉质粘土夹碎石(Q4al+dl):红褐、黄褐色，可塑，韧性中等，干强度中等，无摇震反应，切面稍有光泽，部分夹少量碎石，碎石含量约占520%,粒径约l5cm.该层广泛分布于场地内，厚度不均，本次钻探揭露厚度2.1m亿K9)6.8m(ZK13)°(2)第四系全新统冲洪积层淤泥质粘土(Q4al+dD:灰褐色，软塑流塑，韧性中等，干强度中等，无摇震反应，刀切面有光泽。该层广泛分布于场地内，厚度不均，本次钻探揭露厚度1.3m(ZK4)8.4m(ZK5)o(4)第四系全新统碎、块石土(Q4col+dl)黄褐色，碎石成份以灰岩为主，含量约5075%,一般粒径约38cm,最大粒径约15cm,呈次棱角状，磨圆度较差。该层广泛分布于场地内，厚度不均，本次钻探揭露厚度2.0m(ZK6)7.1m(ZKll)°(3)三叠系下统嘉陵江组(Tlj)灰岩灰岩：灰黑色，隐晶质结构，中厚层状构造，主要矿物成分为碳酸盐矿物组成。据本次钻探揭露，局部可见溶蚀小孔或溶蚀裂隙等，岩体完整性较好。本次勘察揭示最大铅直厚度8.1m(ZK14)。4.5.3 水文地质条件根据地下水的赋存条件、水理性质及水力特征，勘察区地下水可分为松散岩类孔隙水、碳酸盐岩裂隙水溶洞水。(1)松散岩类孔隙水该类地下水赋存于第四系全新统人工填土层、残坡积层中，场地填土层结米，年排涝量014亿立方米，年最大排量0.17亿立方米，从西至东流经境内上磺镇、羊桥坝，长5.5千米，流域面积58平方千米，年均径流量10立方米/秒，主要支流有寨沟、小溪河等。4.3 地形地貌巫溪县地形以山地为主，属于典型的中深切割中山地形，境内山大坡陡，立体地貌明显，最低海拔139.4米，最高海拔2796.8米。上横镇地处群山环饶的小坝子地带，地势平坦；地形分为平原、盆地、山地；主要山脉有天冲山、泰和山，境内最高峰泰和山菩萨包位于梨坪村，海拔1500米：最低点花阳河位于高家村，海拔450米。4.5 工程地质情况(摘录于地勘报告)4.5.1 地质构造拟建场地位于芹菜坝向斜南翼，根据现场调查，场地下伏基岩主要为三叠系下统嘉陵江组(TIj)灰岩,岩层产状729°N1824°(优势产状8°Z21o),场内及邻近未发现有断层，地层连续，岩层层面结合差，属硬性结构面。场区内无断层构造发育，岩体中发育两组裂隙：裂隙I:产状99202°N6784°,裂面较平直，间距约0.53.0m,张开约13mm,最大可达5mm,延伸长度约2.05.0m,无充填，属结合差的硬性结构面。裂隙H：产状219303°N7490°,裂面较平直，间距约0.52.0m,张开约25mm,最大可达10mm,延伸长度约515m,无充填，属结合差的硬性结构面。据中国地震局中国地震动参数区划图(GB18306-2015)(图3-2)以及建筑抗震设计规范(GB500112016)规定。评估区地震基本烈度为Vl度，地震峰值加速度为0.05g。中等风化带：岩芯较完整，主要呈短柱状柱状，少量碎块状，岩芯节长一般535cm,总体属于较完整岩体，局部见小型溶蚀孔隙。本次钻探揭露最大铅直厚度4.9
