三龙片区等区域城市居民小区老旧燃气设施更新改造项目说明书--第2册.docx

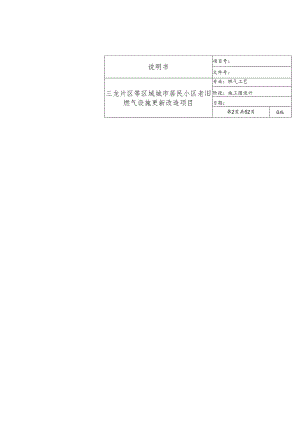

1概述31.1 设计依据31.2 设计参数、设计范围31.3 工艺设计遵循的主要规范61.4 改造原因及措施81.5 主要工程量122工艺设计282.1 管材选择282.2 管径选择282.3 壁厚计算292.4 管件303施工技术要求313.1 材料管理313.2 土方工程313.3 管道、管件及设备的防腐323.4 埋地管道敷设353.5 特殊地段和架空钢质管道安装373.6 设备安装383.7 防雷防静电接地安装383.8 室内安装393.9 管道连接及质量检验423.10 管道吹扫及试验443.11 停气接管463.12 氮气置换与通气473.13 管道数字化测绘473.14 废弃管道483.15 其他484HSE管理49说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第2页共52页0版5劳动保护及安全卫生505.1 概述505.2 设计措施505.3 施工及运行措施506工程竣工验收51说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第3页共52页0版1概述根据重庆市渝北区发展和改革委员会关于渝北区三龙片区等区域城市居民小区老旧燃气设施更新改造项目立项的批复（渝北发改投（2022）560号），拟对渝北区龙溪街道、龙塔街道、龙山街道、宝圣湖街道、回兴街道、玉峰山街道等城市居民小区的老旧城市燃气管道及设施进行更新改造。本设计为渝北区三龙片区等区域城市居民小区老旧燃气设施更新改造项目第2册，重庆凯源北部分公司辖区内居民小区老旧燃气设施更新改造项目的施工图设计。1.1 设计依据1.1.1 关于渝北区三龙片区等区域城市居民小区老旧燃气设施更新改造项目的设计合同。1.1.2 重庆凯源石油天然气有限责任公司北部分公司提供的小区庭院1:500的地形图。1.1.3 重庆凯源石油天然气有限责任公司北部分公司提供的现状燃气管网信息。1.1.4 2023年10月21日重庆凯源石油天然气有限责任公司北部分公司、重庆泰格公司相关人员现场办公所确定的方案。1.1.5 重庆市渝北区发展和改革委员会关于渝北区三龙片区等区域城市居民小区老旧燃气设施更新改造项目立项的批复（渝北发改投（2022）560号）。1.2 设计参数、设计范围1.2.1 设计参数1压力管道类别：GBU2输送介质：已加臭天然气（质量符合现行国家标准燃气工程项目规范GB55009-2021的相关标准）。3设计压力：中压A级燃气管道，设计压力为0.4MPa；低压燃气管道设计压力为5kPa°4设计温度：CTC/40。C（埋地管道）；（TC7（rc（露空管道）。5设计使用年限：30年。1.2.2 设计范围本设计各小区整改范围统计详见下表:序号小区名称所属街道户数改造范围1紫都城龙山街道2532庭院管道防腐破损点修复、灶前阀及软管更换2城市花园A区、B区龙溪街道2171庭院管道更换、灶前阀及软管更换3测井家属楼龙山街道815庭院管道更换、灶前阀及软管更换说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第4页共52页0版序号小区名称所属街道户数改造范围4宇豪小居龙溪街道191庭院管道更换、灶前阀及软管更换5加州花园龙溪街道3478庭院管道更换、立管更换、灶前阀及软管更换6山顶道1号龙溪街道701庭院管道更换、灶前阀及软管更换7渝复丽园龙溪街道302户内立管除锈刷漆、灶前阀及软管更换8风华美景龙溪街道701灶前阀及软管更换9芙蓉楼龙山街道30灶前阀及软管更换10福鸿花园龙溪街道54灶前阀及软管更换11富渝大厦龙溪街道116灶前阀及软管更换12富悦大厦（金龙路268#240#）龙山街道56灶前阀及软管更换13国安（金龙路268#1012栋）龙溪街道516灶前阀及软管更换14好望花园龙溪街道264灶前阀及软管更换15红锦公寓1-3栋龙溪街道240灶前阀及软管更换16鸿新景苑（百度）龙溪街道341灶前阀及软管更换17花园小学新楼龙山街道77灶前阀及软管更换18华都营建龙山街道329灶前阀及软管更换19华丽综合楼龙山街道56灶前阀及软管更换20华廷公司龙溪街道29灶前阀及软管更换21华西包装公司龙溪街道56灶前阀及软管更换22华渝厂（生活区）龙山街道2141灶前阀及软管更换23华渝厂海军小院龙山街道20灶前阀及软管更换24华渝厂新集资楼龙山街道242灶前阀及软管更换25华渝厂怡景苑龙山街道1252灶前阀及软管更换26环卫宿舍楼龙溪街道15灶前阀及软管更换27汇景台龙溪街道475灶前阀及软管更换28慧能大厦龙山街道216灶前阀及软管更换29吉泰家园龙溪街道80灶前阀及软管更换30加来金龙溪街道168灶前阀及软管更换31加新时代印象龙溪街道276灶前阀及软管更换32加州1号龙溪街道395灶前阀及软管更换33加州百合园龙溪街道445灶前阀及软管更换34佳华世纪新城A区龙塔街道859灶前阀及软管更换35佳华世纪新城C区龙塔街道264灶前阀及软管更换36佳华世纪新城D区龙塔街道482灶前阀及软管更换37嘉陵2号楼龙山街道21灶前阀及软管更换38嘉陵3号楼龙山街道84灶前阀及软管更换说明书项目号：文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第5页共52页0版序号小区名称所属街道户数改造范围39建安小区龙山街道313灶前阀及软管更换40建典大厦龙溪街道225灶前阀及软管更换41建峰小区龙山街道1183灶前阀及软管更换42建行宿舍楼龙溪街道31灶前阀及软管更换43江柳商住楼龙山街道51灶前阀及软管更换44江龙大厦龙溪街道120灶前阀及软管更换45金城帝豪龙溪街道518灶前阀及软管更换46金绸街南区25号龙溪街道197灶前阀及软管更换47金岛E龙山街道721灶前阀及软管更换48金岛商务大厦龙山街道58灶前阀及软管更换49客车总厂龙山街道97灶前阀及软管更换50兰天阁龙山街道150灶前阀及软管更换51兰苑小居龙溪街道58灶前阀及软管更换52梁沱水厂龙山街道64灶前阀及软管更换53龙德4号楼龙山街道28灶前阀及软管更换54龙德4号楼龙山街道38灶前阀及软管更换55龙德景苑1栋龙山街道141灶前阀及软管更换56龙德景苑23栋龙山街道51灶前阀及软管更换57龙德龙脊15单元龙山街道166灶前阀及软管更换58龙德商住楼龙山街道245灶前阀及软管更换59龙湖南苑龙溪街道918灶前阀及软管更换60龙华商厦龙溪街道119灶前阀及软管更换61龙华苑龙溪街道120灶前阀及软管更换62龙汇园龙山街道211灶前阀及软管更换63龙汇苑龙山街道980灶前阀及软管更换64龙脊大厦商住楼龙山街道120灶前阀及软管更换65龙脊花园龙山街道334灶前阀及软管更换66龙脊楼龙山街道28灶前阀及软管更换67龙脊小区（G区）1-3龙山街道528灶前阀及软管更换68龙脊小区（G区）6-16栋288户17-21栋254户龙山街道542灶前阀及软管更换69龙脊小区（G区）家益大夏龙山街道150灶前阀及软管更换70龙脊综合楼龙山街道30灶前阀及软管更换71龙甲楼龙溪街道35灶前阀及软管更换72龙景花园龙山街道503灶前阀及软管更换73龙驹楼A栋龙山街道35灶前阀及软管更换项目号:说明书文件号：三龙片区等区域城市居民小区老旧燃气设施更新改造项目专业：燃气工艺阶段：施工图设计日期：第6页共52页0版序号小区名称所属街道户数改造范围74龙驹楼B栋龙山街道63灶前阀及软管更换75龙聚园龙山街道132灶前阀及软管更换76龙山中学龙山街道105灶前阀及软管更换77龙珠花园龙溪街道226灶前阀及软管更换78路华苑龙溪街道108灶前阀及软管更换79绿苑新村龙溪街道189灶前阀及软管更换80民航大厦5栋、6栋龙溪街道308灶前阀及软管更换81南江地质电梯综和楼龙溪街道290灶前阀及软管更换82南江地质队2栋龙溪街道60灶前阀及软管更换83南江地质队4-6栋龙溪街道160灶前阀及软管更换84南开苑龙山街道437灶前阀及软管更换85南亚花园龙溪街道40灶前阀及软管更换86农行集资楼龙溪街道28灶前阀及软管更换87配气站宿舍龙溪街道14灶前阀及软管更换88信合集资楼龙山街道21灶前阀及软管更换89滩1.3、4黑(4bWW58-?)龙山街道188灶前阀及软管更换90旭日凤凰城龙溪街道394灶前阀及软管更换91学府小区龙溪街道361灶前阀及软管更换92仪修厂集资楼龙山街道169灶前阀及软管更换93渝北运销部（H区）隆兴小区龙山街道60灶前阀及软管更换94渝都农贸市场AB栋龙山街道240灶前阀及软管更换95金燕小区回兴229灶前阀及软管更换96交通交苑回兴150灶前阀及软管更换97金石小区宝圣湖1316灶前阀及软管更换98园区居委会回兴825灶前阀及软管更换357091.3 工艺设计遵循的主要规范1.
