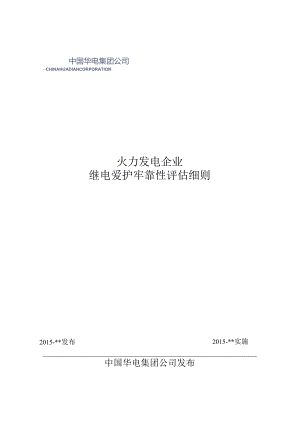

中国华电集团公司CHINAHUADIANCORPORATION火力发电企业继电爱护牢靠性评估细则2015-*发布2015-*实施中国华电集团公司发布1 .发电机爱护22 .变压器爱护53 .升压站爱护84 .厂用电爱护115 .平安自动装置156 .二次回路设备16继电爱护牢靠性评估分值表序号40标准分总计继电爱护10001发电机爱护2002变压器爱护2003升压站爱护2004厂用电爱护2005平安自动装置1006二次回路设备100序号检查项目标准分检查方法评分标准分准扣分查评依据实得分1发电机爱护2001.1爱护装置配置50微机主爱护实现双重化配置10阅计朴家明回图并场查查设资厂说机路擎现核对100MW及以上发电机变压器组,应装设双重主爱护。依照双重化原则配置两套爱护装置（非电量爱护除外），每套爱护均应含有完整的主、后备爱护。双重化配置的线路、变压器和单元制接线方式的发变组应运用主、后一体化的爱护装置。采纳双重化配置的两套爱护装置应安装在各自爱护柜内，并应充分考虑运行和检修时的平安性。当断路器具有两组跳闸线圈时，两套爱护宜分别动作于断路器的一组跳闸线圈。每项不满意扣2分。GBT14285继电爱护和平安自动装置技术规程；D1.T587微机继电爱护装置运行管理规程纵联差动10阅认家料并场查查明厂资拿现核IMW以上的发电机，应装设纵联差动爱护。在穿越性短路、穿越性励磁涌流及自同步或非同步合闸过程中，纵联差动爱护应实行措施，减轻电流互感器饱和及剩磁的影响，提高爱护动作牢靠性。如谐波制动等。电流回路断线允许差动爱护跳闸。第1项不满意不得分。其他每项扣3JjoGBT14285继电爱护和平安自动装置技术规程定子接地10阅认家料并场查查窗厂资常现核对100MW及以上的发电机,应装设爱护区为100%的定子接地爱护。200MW及以上容量发电机定子接地爱护宜将基波零序过电压爱护与三次谐波电压爱护的出口分开，基波零序过电压爱护投跳闸。为检查发电机定子绕组和发电机回路的绝缘状况，爱护装置应能监视发电机端零序电压值。第1项不满意不得分。其他每项扣3OGBT14285继电爱护和平安自动装置技术规程匝间爱护10阅'+>家料并场查查明厂资窜现核50MW及以上发电机，定子绕组为星形接线，每相有并联分支或中性点只有三个引出端子，应装设定子匝间爱护。采纳零序电压原理的发电机匝间爱护应设有负序功率方向闭锁元件和TV断线闭锁元件。故隙重量负序方向爱护无需装设TV或TA断线闭锁元件，但TV断线应发信。第1项不满意不得分。其他每项扣3分。D1./T684大型发电机变压器继电爱护整定计算导则后备爱护10阅i+>家料并场查母厂资擎现对于发电机外部相间短路，50MW及以上的发电机，宜装设负序过电流爱护和单元件低压起动过电流爱护。自并励（无串联变压器）发电机，宜采纳带电流记忆（保持）的低压过电流爱护。对于100MW及以上的汽轮发电机，宜装每项不满意扣2分，扣完为止。GBT14285继电爱护和平安自动装置技术规程；序号检查项目标准分检查方法评分标准分准扣分查评依据实得分核查设过电压、过负荷、过励磁、逆功率、失磁、防止电力失步、频率异样、励磁回路接地、其他故障生产事故和异样运行的爱护。300MW及以上容量发电的二十五机应配置起、停机爱护及断路器断口闪络爱项重点要护。发电机励磁绕组过负荷爱护应与励磁调整器过励磁限制相协作。反时限过激磁的爱护特性曲线应与发电机的允许过励磁实力相协作。汽轮发电机装设了过励磁爱护可不再装设过电压爱护。发电机转子一点接地爱护装置原则上应安装于励磁系统柜。接入爱护柜或机组故障录波器的转子正、负极采纳高绝缘的电缆且不能与其他信号共用电缆。对300MW及以上汽轮发电机,发电机励磁回路一点接地、频率异样、励磁电流异样下降或消逝等异样运行方式，爱护动作于停机，宜采纳程序跳闸方式，由逆功率继电器作为闭锁元件。求。爱护装置501.2运行管理阅定案定单资并场行差动、匝间、定子接地等主爱护应全部投入。过负荷、过励磁、逆功率、失磁、失步、第1项频率异样等后备爱护应按装置实际配置和爱不满爱护投入状况20皿方和值等料现核护装置状况投入。差动爱护中的电流回路断线闭锁应退出。电压互感器断线、失压时，应闭锁可能误动作的爱护。意不得分。其他每项扣3D1."587微机继电爱护装置运行管理规程转子一点接地爱护只能投入一套，应退出转子两点接地爱护。爱护应依据最新的整定方案和定值通知单100%投入。装置输入的定值和定值单一样。扣为。先完止继电爱护装置室内应有巡检记录本，内装置运行状况20场阅行机检惠查设状等现查运巡点出检各备况容应包括环境温湿度和装置状况等，并定期记录。继电爱护装置室应有足够的照明和通风，应有防止灰尘和不良气体侵入、防烈日暴晒的措施，如装设窗纱或窗帘等。继电爱护装置室内环境温度应在530°C范围内，月最大相对湿度不应超过75%,若超过此范围应装设空调。继电爱护装置不存在严峻缺陷，设备无报警指示，无异音和振动，无死机现象。继电爱护装置各运行数据显示正确，卫每项不满意扣3分，扣完为止。DITT587微机继电爱护装置运行管理规程星同步对时正确牢靠。序号检查项目标准分检查方法评分标准分准扣分查评依据实得分继电爱护屏柜宜贴有爱护投退简表和指示灯说明，屏柜端子排的各功能块标示清楚。爱护出口跳闸压板和其他用途的压板应颜色区分。运行资料完整状况10控查爱运资望等集室阅护行料告录集控室现场应有与实际相符的继电爱护图纸和资料，应依据装置升级、改造等状况刚好更改修订；各项记录内容要健全、完整和规范。电气次系统图；继保二次图纸（线路、发变组、厂用电等）。继保定值单（线路、发变组、厂用电等）。继保运行规程。各种运行方式下爱护压板投退说明、操作说明及装置运行说明等。继保工作记录（爱护投退、动作报告、设备消缺等电气二次工作票、继电爱护平安措施票等。每项不满意扣2分，扣完为止。D1.rr587微机继电爱护装置运行管理规程1.4爱护装置检验管理50阅电爱装检报血检备备和器况查发机护置验治建查品件仪状等爱护装置应按期检验。应有年度检验安排和总结。HOkV电压等级及以上的微机型装置宜每2年一次部分检验，每6年一次全部检验。新安装装置投运后一年内必需进行第一次全部检验。继电爱护装置应制定完善合理的检验安排，专人跟踪落实，形成闭环。爱护检验应保质保量，严禁超期和漏项。报告应项目齐全，格式应统一规范，并保留好原始记录。检验的重点应放在微机继电爱护装置的外部接线和二次回路。操作箱定期检验时可结合装置的整组试验一并进行；试验时应传动防止断路器跳动回路。应储备必要的备用插件，视同运行设备，入库前必需检测验收合格，保证其可用性。微机爱护备用插件应有防止静电的爱护措施。更换备用插件后，应对整套爱护装置进行必要的检验。微机爱护装置的开关电源模件运行6年必需更换。用于装置检验仪器、仪表必需定期送检合格，并专人管理，特殊应留意防潮、防振。继电爱护测试仪应至少2年检验一次。每项不满意扣10分。DITT995继电爱护和电网平安自动装置检验规程1.5爱护装置技术资料50阅电爱台T资侪文查发机护帆家礼业竣工原理图、安装图、设计说明、电缆清册等设计资料。发电机厂家说明书、爱护装置说明书、爱护柜（屏）原理图、装置原理图、故障检测手册、合格证明和出厂试验报告、调试大纲等技术文件。检验报告、验收报告和原始记录。微机继电爱护装置定值通知单。每项不满意扣8分，扣完为止。DUT587微机继电爱护装置运行管理规程序号检查项目标准分检查方法评分标准分准扣分查评依据实得分包件等厂家的软件逻辑框图、特性曲线和有效版本说明。发电机爱护台帐、检修规程和作业指导书。发电机爱护图纸资料审批手续应完备，并电子化、数字化管理。2变压器爱护2002.1爱护装置配置50励磁变压器爱护10阅作家机录并场查查心厂阻记笔现核自并励发电机的励磁变压器宜采纳电流速断爱护作为主爱护：过电流爱护作为后备爱护。励磁变压器爱护定值应与励磁系统强励实力相协作，防止机组强励时爱护误动作。励磁变压器的绕组温度应具有有效的监视手段，并限制其温度在设备允许的范围之内。励磁变压器应满意发电机空负荷试验和短路试验的要求。每项不满意扣3分,扣完为止。GBT14285继电爱护和平安自动装置技术规程瓦斯爱护10阅乐家乱录并场查查设厂资记擎现核0.4MVA及以上室内油浸式和0.8MVA及以上油浸式的变压器，均应装设瓦斯爱护。带负荷调压变压器充油调压开关，亦应装设瓦斯爱护。应实行措施，防止因瓦斯继电器的引线故障、振动等引起瓦斯爱护误动作。如紧固接线、加装防雨罩等。瓦斯继电器应基本水平，联管朝储油柜方向应有1%1.5%的上升坡度。变压器本体爱护宜采纳就地跳闸方式，即将变压器本体爱护通过较大启动功率中间继电器的两对触点分别干脆接入断路器的两个跳闸回路。每项不满意扣2分，扣完为止。GBT14285继电爱护和平安自动装置技术规程；DE573电力变压器检修导则。纵联差动10阅二家乱录并场查查Si厂资记窜现核电压在IOkV及以下、容量在IOMVA及以下的变压器，采纳电流速断爱护。电压在IOkV以上、容量在IoMVA及以上的变压器，采纳纵差爱护。对于IOkV的重要变压器，电流速断爱护灵敏度不符合要求时也可采纳纵差爱护。电压为220kV及以上的变压器装设数字式爱护时，除非电量爱护外，应采纳双重化爱护配置。在正常状况下，纵联差动爱护的爱护范围应包括变压器套管和引出线，如不能包括引出线时，应实行快速切除故隙的协助措施。在变压器过励磁时不应误动作。在电流回路断线时应发出断线信号，电流PI路断线允许差动爱护动作跳闸。每项不满意扣2分GBT14285继电爱护和平安自动装置技术规程序号检查项目标准分检查方法评分标准分准扣分查评依据实得分后备爱护10
