35-500kV变电站一体化电源通用技术规范.docx

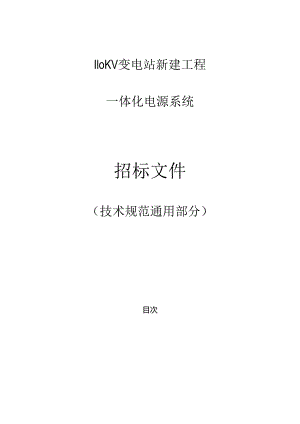

IloKV变电站新建工程一体化电源系统招标文件（技术规范通用部分）目次1.总则11.1 一般性要求11.2 卖方职责11.3 应满足的标准及文件12技术参数和性能要求32.1使用环境条件要求32.2额定输出参数要求32.3系统构成32.4系统功能42. 5性能指标82.6 监控信息172.7 其他要求203试验213.1 一般要求213.2 出厂试验及现场验收214技术服务、设计联络、工厂（现场）验收、监造和培训214.1技术服务214.2设计联络会214.3监造和培训224.4工厂（现场）验收225售后服务225.1 设备包装225.2 到货225.3 安装调试235.4 培训235.5 售后服务23附录A：交流电源系统主接线图24附录B：UPS及事故照明电源接线图261 .总则1.1 一般性要求1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。1.1.2 本部分提出了对35kV500kV智能交直流一体化电源系统的功能设计、结构、性能、安装等方面的技术要求。1.1.3 本部分提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准的条文，卖方应提供符合本部分要求的优质产品。1.1.4 投标人提供的产品应具有国家或电力行业级检验检测机构试验合格的证明文件。1.1.5 如果投标人没有以书面的形式对本部分的条文提出异议，则表示投标人提供的设备完全符合本部分的要求。1.1.6 本部分所使用的标准如遇与投标人所执行的标准不一致按较高的标准执行。1.1.7 本部分将作为订货合同的附件，与合同具有同等的法律效力。本部分未尽事宜，由合同签约双方在合同谈判时协商确定。1.2 卖方职责卖方的工作范围应包括但不限于下列内容：a）提供标书内所有设备及设计说明书及制造方面的说明；b）提供设备安装、使用的说明书；c）提供试验和检验的标准，包括试验报告和试验数据；d）提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料；e）提供设备管理和运行所需有关资料；f）所提供设备应发运到规定的目的地；g）在更换所用的准则、标准、规程或修改设备技术数据时，卖方应接受买方的选择；h）现场服务。1.3 应满足的标准及文件该类设备技术标准应满足国家法律法规、标准、行业标准、企业标准、国家电网有限公司标准化成果及国网重庆市电力公司相关标准、文件相关条款要求，下列文件汇总相应的条款规定均适用于本文件,其最新版木（包括所有的修改单）适用于本文件。包括（但不限于）：GB/T191包装储运图示标志GB/T2423（所有部分）电工电子产品环境试验GB/T2900.41电工技术原电池和蓄电池GB/T3047.3高度进制为20mm的插箱、插件基本系列尺寸GB/T3859.1半导体整流器基本要求的规定GB4208外壳防护等级（IP代码）GB4942.2低压电器外壳防护等级GB7251（所有部分）低压成套开关设备和控制设备GB/T7260（所有部分）不间断电源设备GB/T7261继电保护和安全自动装置基本试验方法GB/T8349金属封闭母线GB/T11021电力绝缘耐热性分析GB/T14048（所有部分）低压开关设备和控制设备GB/T14715信息技术设备用不间断电源通用技术条件GB/T16895（所有部分）低压电气装置GB/T16935（所有部分）低压系统内设备的绝缘配合GB/T17478低压直流电源设备的性能特性GB/T17626（所有部分）电磁兼容试验和测量技术GB/T18802.1电压电涌保护器（SPD）第1部分低压配电系统的电压电涌保护器的性能要求和试验方法。GB/T19638.1固定型阀控式铅酸蓄电池第1部分技术条件GB/T19826电力工程直流电源设备通用技术条件及安全要求GB50054低压配电设计规范GB/T50063电力装置的电测量仪表装置设计规范GB/T50065交流电气装置的接地设计规范GB50149电气装置安装工程母线装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50260电力设施抗震设计规范GB/T51071330kV750kV智能变电站设计规范GB/T51072110（66）kV220kV智能变电站设计规范D1./T459电力用直流电源设备D1./T548电力系统通信站过电压防护规程D1./T637电力用固定型阀控式铅酸蓄电池D1./T724电力系统用蓄电池直流电源装置运行与维护技术规程D1./T781电力用高频开关整流模块D1./T856电力用直流电源和一体化电源监控装置D1./T857发电厂、变电所蓄电池用整流逆变设备技术条件D1./T860（所有部分）变电站通信网络和系统（IEC61850IDT）D1./T1074电力用直流和交流一体化不间断电源设备D1./T1146D1./T860实施技术规范D1./T1392-2014直流电源系统绝缘监测装置技术条件D1./T5044电力工程直流系统设计技术规程D1./T5120小型电力工程直流系统设计规程D1./T5136火力发电厂、变电所二次接线设计技术规程D1./T5137电测量及电能计量装置设计技术规程D1./T5153火力发电厂厂用电设计技术规定D1./T5155220kV-1000kV变电站站用电设计技术规程D1./T5218220kV-750kV变电所设计技术规程D1./T5408发电厂、变电站电子信息系统220/38OV电源电涌保护配置、安装及验收规程D1./T5491电力工程交流不间断电源系统设计技术规程D1./T5930发电厂和变电站照明设计技术规定YD/T944通信电源设备的防雷技术要求和测试方法YD/T1376通信用直流一直流模块电源YD/T5078通信工程电源系统防雷技术规定YD/T5089通信局（站）雷电过电压保护工程设计规范JB/T8456低压直流成套开关设备和控制设备JB/T9661低压抽出式成套开关设备Q/GDW576站用交直流一体化电源系统技术规范Q/GDW1918电力调度自动化主站系统UPS电源及配电系统技术规范Q/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDWQ/GDW11310113981144211126变电站直流电源系统技术标准变电站设备监控信息规范通信专用电源技术要求、工程验收及运行维护规程500kV'lOOOkV变电站站用电源配置导则13179.113179.213180.113180.213181.113181.213182.13183.13184.13185.13187.1111113187.235kV110kV直流电源系统采购标准（第1部分：通用技术规范）220kV"750kV直流电源系统采购标准（第2部分：通用技术规范）35kV110kV变电站交流电源系统采购标准（第1部分：通用技术规范）220kV750kV变电站交流电源系统采购标准（第2部分：通用技术规范）35kVlIOkV变电站一体化电源系统采购标准（第1部分：通用技术规范）220kV750kV变电站一体化电源系统采购标准（第2部分：通用技术规范）试验电源屏采购标准（第1部分：通用技术规范）变电站蓄电池组采购标准（第1部分：通用技术规范）35kV110kV变电站UPS不间断电源采购标准（第1部分：通用技术规范）220kV750kV变电站UPS不间断电源采购标准（第1部分：通用技术规范）35kVlIOkV变电站一体化电源系统采购标准（第1部分：通用技术规范）220kV750kV变电站一体化电源系统采购标准（第2部分：通用技术规范）QGDW23ZY101-01-011-2017变电站直流电源系统设计审查标准化作业指导书QGDW23ZY101-01-012-2017变电站交直流一体化电源系统设计审查标准化作业指导书国家电网设备（2018）979号国家电网有限公司十八项电网重大反事故措施（修订版）运检（2018）11号国网重庆电力运检部加强变电站交直流电源系统专业管理指导意见重庆市调（2019）135号国网重庆电力调度控制中心自动化UPS电源建设及运维技术要求2技术参数和性能要求2.1使用环境条件要求a）设备储存环境温度：-25+70；b）设备工作环境温度：-5oC-+45oC;c）大气压力：86kPa106kPa;d）相对湿度：5%95%；e）抗振能力：地面水平加速度0.3g,垂直加速度0.15g,同时作用。2 .2额定输出参数要求a）交流标称电压：AC380V,AC220V；b）直流标称电压：DC220V或DCIlOV；c）通信电源标称电压：DC48V；d）UPS标称电压：AC220V；e）蓄电池单体标称电压：2V、12V。2.3系统构成一体化电源系统应能够为全站交、直流设备提供安全、可靠的工作电源，主要由站用交流电源、直流电源、交流不间断电源（UPS）、逆变电源（INV）（根据工程需要选用）、通信电源（DaDC）等装置构成，并统一监视控制，共享直流电源的蓄电池组。通信电源不单独设置蓄电池及充电装置，使用DC/DC电源模块直接挂于直流母线。UPS电源直流输入侧直接接入直流母线对重要负荷（如计算机监控、事故照明设备等）供电。一体化电源系统采用分层分布架构，各电源子系统采用一体化设计、一体化配置、一体化监控，其运行工况和信息数据能够上传至远方控制中心，能够实现就地和远方控制功能，能够实现站用电源设备的系统联动。系统的总监控装置应通过以太网通信接口采用IEC61850规约与变电站后台设备连接，实现对一体化电源系统的远程监控维护管理。2.4系统功能2.4.1交流电源2.4.1.1交流电源系统典型主接线，详见附录A。2.4.1.2应配置交流进线监控模块，其功能如下：a）能监测进线回路和交流母线的电压、电流、断路器运行状态等信息；b）能综合分析和处理各种信息数据，对ATS/备自投装置实施控制和管理，实现备用电源自动投切功能。2.4.1.3应配置交流切换装置，其功能如下：a）保证主电源进线断路器断开后，交流母线无电压，且备用电源正常的情况下，才投入备用电源；b）应延时切换，且只切换一次；c）当交流母线故障时，不应切换；d）手动断开主电源时，不启动切换；e）主电源恢友供电后，切换回路应由人工复归；f）切换后，应发告警信号。2.4.1.4应提供断路器就地电气控制按钮、信号灯等二次元件，并应设置就地/远方控制转换开关。2.4.1.5应配置交流监控装置，其功能如下：a）具有液晶汉显人机对话界面和与一体化监控装置进行信息交互功能；b）交流监控装置故障不能影响本系统其他监控管理模块运行。2. 4.1.6应配置交流馈线监测模块，能监测馈线回路单相电流及馈线断路器位置和报警触点信息，并具有与一体化监控装置进行信息交互功能。2.4. 2直流电源2.4.2.1通用要求如下：a）充电单元应具备按蓄电池的充电特性进行均充、浮充电自动转换和控制功能，防止蓄电池欠充电或过充电影响蓄电池寿命；b）恒流充电时，充电电流的调整范围为20%/n
