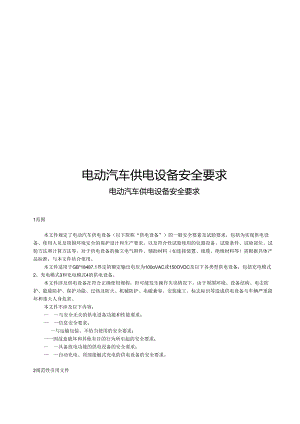

2024电动汽车供电设备安全要求.docx

电动汽车供电设备安全要求电动汽车供电设备安全要求1范围本文件规定了电动汽车供电设备（以下简称“供电设备”）的一般安全要素及试验要求，包括为实现供电设备、使用人员及周围环境安全的保护设计和生产要求，以及符合性试验使用的仪器设备、试验条件、试验部位、试验方法和计算方法等。对于供电设备的独立电气附件、辅助材料（如连接装置、线缆、绝缘材料等）需根据具体产品标准，与本文件结合使用。本文件适用于GB"18487.1界定的额定输出电压为100oVAC或150OVDC及以下各类型供电设备，包括充电模式2、充电模式3和充电模式4的供电设备。本文件涉及供电设备在符合正确使用规程，但可能发生操作失误情况下，由于周围环境、设备结构、电击防护、能量防护、保护功能、过热及防火、机械防护、电磁兼容、安装施工、标志标识等造成供电设备与车辆严重损坏和重大人身危害。本文件不涉及以下内容： 与安全无关的供电设备功能和性能要求； 信息安全要求；一与运输包装、不恰当使用的安全要求；一一因故意破坏和其他有目的行为所引起的安全要求； 具备放电功能的供电设备的安全要求； 自动充电、顶部接触式充电的供电设备的安全要求。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.4电工电子产品环境试验第2部分:试验方法试验Db:交变湿热（12h+12h循环）GB/T2423.55电工电子产品环境试验第2部分:试验方法试验Eh:锤击试验GB/T4208外壳防护等级（IP代码）GB/T4776-2017电气安全术语GB4793.12007测量、控制和实验室用电气设备安全第1部分:通用要求GB/T4943.1-2022信息技术设备安全第1部分:通用要求GB/T5169.11电工电子产品着火危险试验第11部分:灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法GBA5169.21电工电子产品着火危险试验第21部分:非正常热球压实验GB/T12113接触电流和保护导体电流的测量方法GB/T14048.2低压开关设备和控制设备一第2部分:断路器GB16895.21低压电气装置第4-41部分:安全防护电击防护GB/T16916.1家用和类似用途的不带过电流保护的剩余电流动作断路器(ReCB)笫1部分:一般规则GBA16917.1家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分:一般规则GBA16935.1-2008低压系统内设备的绝缘配合第1部分:原理、要求和试验GBA18487.1-2023电动汽车传导充电系统第1部分:通用要求GBA18487.2-2017电动汽车传导充电系统第2部分:非车载传导供电设备电磁兼容要求GBA22794家用和类似用途的不带和带过电流保护的F型和B型剩余电流动作断路器GB/T29317-2021电动汽车充换电设施术语GB/T41589-2022电动汽车模式2充电的缆上控制与保护装置(IC-CPD)GB50016建筑设计防火规范GB55037建筑防火通用规范GB50054低压配电设计规范GB50067汽车库、修车库、停车场设计防火规范GB50217电力工程电缆设计规范3术语和定义GB/T18487.12023和GB/T293172021界定的以及下列术语和定义适用于本文件。3.1外壳enclosure为预定用途提供适用的保护类型和保护等级的壳体。用来使设备内部的着火或火陷的蔓延减小到最低限度的设备部件；用来减小由机械危险和其它物理危险造成伤害危险的机械部件；用来限制接触可能带危险电压或危险能量水平的零部件的设备部件；具有以上一种或多种功能的设备的一个部件。来源:GB4943.12022,定义3.322,有修改3.2工具tool用来旋动螺丝、锁门、或类似固定装置的器具。来源：GB4943.12022,定义3.3.6.133.3危险hazard可能导致伤害的潜在根源。来源:GB47762017,定义2.1.233.3.1危险带电hazardouslive在正常条件或单一故障条件下能使之发生电击或电灼伤。332危险带电部分hazardouslivepart在某些条件下能造成伤害性电击的带电部分。3.4工作电压workingvoltage当供电设备在正常使用的条件下工作时，以额定电压或额定电压范围内的任何电压对设备供电时，任何特定绝缘上的电压。不考虑设备外部引起的瞬态电压，不考虑重复性峰值电压。来源:GB4943.12022,定义3.3.14.8,有修改3.5决定性电压decisivevoltage在最恶劣的额定工作条件下、按照预定目的使用时，两个任意带电部件之间持续出现的最高电压。3.5.1决定性电压等级AdecisivevoltageclassificationA符合决定性电压等级A的电压。3.5.2决定性电压等级BdecisivevoltageclassificationB符合决定性电压等级B的电压。3.5.3决定性电压等级CdecisivevoltageclassificationC符合决定性电压等级C的电压。3.6安全特低电压电路SE1.V(safetyextra-lowvoltage)circuitISE1.VJ作了适当的设计与保护的二次电路，使得在正常工作条件下和单一故障条件下，它的电压值不会超过安全值。3.7危险电压hazardousvoltage存在于既不符合限流电路要求也不符合TNV电路要求的电路中，其交流峰值超过42.4V或直流值超过60V的电压。3.8正常使用normaluse按使用说明或按明显的预期用途的说明进行的操作，包括待机。3.9正常条件normalcondition供电设备防止危险的所有防护措施均完好无损的条件。3.10单一故障条件singlefaultcondition供电设备在正常工作条件下，单一安全防护(但不是加强安全防护)或者单一元器件或装置发生一个故障的条件。注：如果某个单一故障条件会不可避免地引起另一个单一故障条件，则这样的两个故障被认为是一个单一故障条件。来源:GB4793.12022,定义337.9,有修改3.11保护接地导体earthingconductor将设备内的主保护接地端子和供保护接地用的建筑物设施的接地点连接起来的保护导体。来源：GB4943.12022,定义3.3.11.123.12接触电流touchcurrent当人体或动物接触一个或多个装置或设备的可触及零部件时，流过他们身体的电流。来源：GB4943.12011,定义1.2.13.123.13电气间隙clearance两导电部件之间在空气中的最短距离来源：GB4943.12022,定义3.3.12.13.14爬电距离creepagedistance两导电部件之间沿绝缘表面的最短路径。来源:GB4943.12022,定义3.3.12.23.15绝缘insulation表征一个绝缘体实现其功能的能力的各种性质。3.15.1功能绝缘functionalinsulation仅使设备正常工作所需要的在导电零部件之间的绝缘。来源：GB4943.12022,定义3.3533.15.2基本绝缘basicinsulation为防止电击而提供的基本安全防护的绝缘。来源：GB4943.12022,定义335.13.15.3附加绝缘supplementaryinsulation除基本绝缘以外，为防止故障条件下的电击提供附加安全防护的独立的绝缘。来源：GB4943.12011,定义3.3573.15.4双重绝缘doubleinsulation由基本绝缘和附加绝缘构成的绝缘。来源：GB4943.12022,定义335.23.15.5加强绝缘reinforcedinsulation提供防护电击保护的程度相当于双重绝缘的单一的绝缘系统。来源:GB4943.12022,定义335.53.16过电压类别overvoltagecategory用数字表述瞬时过电压条件，用I、II、In和IV表示过电压类别。来源：GB/T16935.12008,定义3.103.17设备安全分类equipmentsafetyclassification按供电设备提供的防电击保护措施进行的分类。3.17.10类设备class0equipment依靠基本绝缘进行防电击保护，即在易接近的导电部分（如果有的话）和设备固定布线中的保护导体之间没有连接措施，在基本绝缘损坏的情况下依赖于周围环境进行防护的设备。来源:GB/T47762017,定义2.3.3.13.17.2I类设备classIequipment不仅依靠基本绝缘进行防电击保护，而且还包括一个附加的安全措施，即把易电击的导电部分连接到设备固定布线中的保护（接地）导体上，使易触及导电部分在基本绝缘失效时，也不会成为带电部分的设备。来源：GB/T47762017,定义2.3323.17.3Il类设备classIlequipment不仅依靠基本绝缘进行防电击保护，而且还包括附加的安全措施（例如双重绝缘或加强绝缘），但对保护接地或依赖设备条件未作规定的设备。来源：GB/T47762017,定义2.3.3.33.17.4Ill类设备classIIIequipment依靠安全特低电压供电进行防电击保护，而且在其中产生的电压不会高于安全特低电压的设备。来源:GB/T47762017,定义233.43.18污染pollution被固体、液体或气体（电离气体）等外部物质附着，可能使介电强度和表面电阻率下降。来源：GB/T16935.12008,定义3.113.19污染等级pollutiondegree用数字表征微观环境受预期污染程度。来源：GB/T16935.12008,定义3.133.19.1污染等级1PDlpollutiondegree1PD1无污染或者仅有干燥的、非导电性的污染，该污染没有任何影响。3.19.2污染等级2PD2pollutiondegree2PD2通常仅有非导电性污染，然而必须预期到凝露会偶尔引起的短暂的导电性污染。3.19.3污染等级3PD3pollutiondegree3PD3有导电性的污染或由于预期的凝露使干燥的非导电性污染变为导电性污染。3.20充电模式chargingmodes连接电动汽车到供电网（电源）给电动汽车供电的方法。来源：GBA18487.1-2023,3.1.43.20.1充电模式2mode2将电动汽车连接到供电网（电源）时，在电源侧使用了标准插头/插座，在电源侧使用了相线、中性线和接地保护的导体，并且在充电连接时使用了缆上控制与保护装置（IC-CPD）o3.20.2充电模式3mode3将电动汽车连接到供电网（电源）时，使用
