017受热面模块及附属管道安装.docx

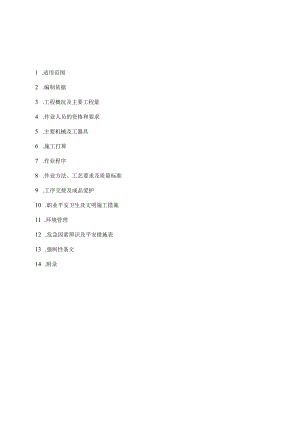

1 .适用范围2 .编制依据3 .工程概况及主要工程量4 .作业人员的资格和要求5 .主要机械及工器具6 .施工打算7 .作业程序8 .作业方法、工艺要求及质量标准9 .工序交接及成品爱护10 .职业平安卫生及文明施工措施11 .环境管理12 .危急因素辨识及平安措施表13 .强制性条文14 .附录1、适用范围本作业指导书适用苏州工业园区北部燃机热电联产工程余热锅炉受热面模块及附属管道安装。2、编制依据2. 1电力建设施工质量验收及评价规程（第2部分：锅炉机组）D1./T5210.2-20092.2电力建设施工技术规范（锅炉机组篇）D1./T5190-20122. 3电力建设平安工作规程（火力发电厂部分）D1.5009.1-20022.4 建设工程平安生产管理条例国务院393号令（2004年2月1日执行）2.5 工程建设标准强制性条文（电力工程部分）（第一篇）2006年版2.6苏州工业园区北部燃机2X180MW燃气-蒸汽联合循环机组施工组织总设计江苏省电力建设第一工程公司2.7余热锅炉模块提升施工措施作业指导书江苏省电力建设第一工程公司2.8无锡华光锅炉股份有限公司相关设备图纸2.9电力建设施工质量验收及评价规程（第5部分：管道及系统）D1./T5210.5-20092.10江苏省电力设计院相关图纸2. 11电力建设施工及验收技术规范（管道篇）D1./T5190.5-20123、工程概况及主要工程量2.1 工程概况本工程建设规模为2套180MW级燃气一蒸汽联合循环发电机组。本工程厂址地处苏州工业园区的西北端，G312与娄江的北侧，扬中路以西，扬富路以南。原址为精细化工集团厂区（硫酸厂）。每套机组配套一台双压、无补燃、立式自然循环余热锅炉，余热锅炉为无锡华光锅炉股份有限公司设计制造，其相应的附属系统由江苏省电力设计院设计。锅炉专业施工范围包括：锅炉本体、辅机、锅炉附属管道及设备、烟道、钢烟囱等。本锅炉为双压、无补燃、无再热、自带整体式除氧器、立式自然循环、露天布置余热锅炉，全部受热面管子水平布置，烟气为垂直流淌，受热面内水和蒸汽的流淌都是由自然循环完成的。烟气由进口烟道进入，方向由水平转为垂直由下向上，依次冲刷各级受热面，最终由出口烟道和烟囱排出。余热锅炉协助设备为室外布置。余热锅炉采纳模块结构，由水平布置的错列螺旋鳍片管和两个集箱组成受热面，各级受热面尺寸基本相像。高压系统由高压省煤器、高压汽包、高压蒸发器、高压过热器组成。低压系统由低压汽包、低压蒸发器、低压过热器组成。高、低压锅筒上均装有加药管，定期排污管、连续排污管，紧急放水管等，在主蒸汽管道、饱和蒸汽管道、及给水管道等处都设置取样装置。锅筒连续排污、紧急放水、蒸发器的定期排污、过热器和省煤器的疏放水管等均纳入排污疏水系统；各加药点的加药管引至加药装置，各取样点的取样管引至取样台。高、低压锅筒上均设置有平安阀、就地水位计、水位平衡容器、排气、压力表等管座。平安阀排汽管均引至消音器。高、低压主蒸汽管道上设置有平安阀、排气阀、压力表、就地温度计、热电偶，还装有启动及紧急排汽和反冲洗管路。紧急排汽阀及平安阀出口管路引至排汽消音器以削减噪声。3. 2主要工作量余热锅炉模块安装工作量如下：（以一台炉为例）设备部件名称外形尺寸：长X宽X高（mm）单件起吊重量（吨）第一层模块（左）126805×4162X3603107第一层模块（右）126805×4162X3603107其次层模块（左）126805×4162×3656119其次层模块（右）126805X4162X3656119第三层模块（左）126805×4162×290594第三层模块（右）126805X4162X290594第四层模块（左）126805×4162×241162第四层模块（右）126805×4162X241162模块及集箱吊挂装置115.213注：上表重量含包装架重量及模块临时提升装置重量。模块整体布置图如下：余热锅炉附属管道安装工作量如下：a.高压系统管道约为26.2225t;b、低压系统管道约为9.107t；c、排气系统管道为9.058t;d、给水泵系统管道未知（图纸未供应）；e、定、连排系统附属管道未知（图纸暂未供应）；f、设计院相关管道（图纸暂未供应）。4、作业人员的资格和要求4. 1作业人员上岗前应经过专业培训，合格者方可上岗；电焊工、热处理工、操作工、起重工、电工、架子工等特殊工种必需持证上岗。4.2作业人员应经过三级平安教化和考试，懂得平安操作学问。全部施工人员在施工前必需细致学习电力建设平安工作规程有关规定，并经过三级平安学问考试合格以及体检合格后方可上岗作业。4.3从事高空作业人员必需经过身体检查,4.4作业人员必需熟识图纸、作业指导书、4.5施工班（组）长应参与工作五年以上,受热面安装，具有丰富的施工阅历。4.6作业人员应严格依据锅炉安装说明书、合格者方可上岗。作业流程及验评标准。具有丰富的安装阅历；主责必需从事过锅炉设备图纸、有关规程、规范和作业指导书的要求进行施工。在施工过程中对有疑问或不清晰的地方要刚好询问主管技术人员，不得盲目施工。4.7施工人员在施工中应明确自己的职责和权限，做到平安文明施工。5.主要机械及工器具：序号名称规格型号数量备注1液压提升装置1.Sd-100OC7台2履带吊150t,台协助安装3提升吊架制作7台4提升承重平台制作7台5起重工工具若干7安装工工具一套8链条葫芦3t+5t+10t相应钢丝绳若干9空压机1台平安性能良好10链条葫芦IOt4只拉力试验合格11链条葫芦5t4只拉力试验合格12链条葫芦3t10只拉力试验合格13链条葫芦2t10只拉力试验合格14钢卷尺50m1把计量检验合格15管形测力计0300KN1只检定合格并在有效期内16水平尺400mm2把合格17水平管2套合格18电动角磨机6台平安性能良好19电动磨光机6台平安性能良好其它施工常用工器具配备齐全，能满意施工须要。计量器具应经校验合格并在有效期内运用。6、施工打算6.1施工人员已熟识图纸、有关规程、规范和作业指导书，参与了施工前的平安技术质量交底工作，并办理了交底记录签证。6.2施工作业所需的机具已具备运用条件，满意施工须要。6. 3施工作业所需的工器具已配备齐全，满意施工须要。6.4施工场地和力能布置已具备安装运用条件。6.5材料设备供应已满意安装须要。6.6安装通道畅通，已具备安装条件。6.7材料设备清点齐全，满意安装要求。6.8锅炉框架已成整体结构，具备承载条件。6.9锅炉受热面模块对应护板安装完毕，保温工作完成。6. 10编制好余热锅炉模块提升施工措施及受热面模块及附属管道安装作业指导书，经项目部各级审核批准后报监理、业主审核批准。6.11 液压提升系统安装调试完毕，提升平台及吊架通过检查验收。6.12 参与施工作业人员驾驭液压提升相关学问及模块吊装留意事项。7、作业程序7.1受热面模块设备清点、检查设备到达现场后，应依据设备图纸、供货清单及装箱清单对受热面模块及挡烟板进行细致地清点、检查、编号，检查管子、集箱等设备表面有无裂纹、撞伤、龟裂、压扁、砂眼、重皮和分层等缺陷。如外表面缺陷超过管子规定厚度的10%以上时，应按电力建设施工及验收规范1.1.6条规定处理。对设备缺陷要做好记录，并上报处理。设备开箱时，施工人员应会同相关部门对设备进行清点检查，并做好记录。清点结束后，应刚好妥当保管设备，以防丢失、损坏和变形。开箱后的设备技术文件应交归口部门保管。施工人员不得私自进行开箱。清点检查受热面模块的集箱及接管座的数量、规格尺寸是否与图纸相符。对全部集箱内部进行清理，确保其内部干净无杂物，并彻底清除“钻孔底片”，细致检查集箱接管座的角焊缝质量；并做好集箱内部清理检查验收记录（照片留存）。依据设备图纸，对合金钢零部件进行光谱分析检查，对受热面模块而言，由于厂家到货时已将管排拼为一体，如有部分管排现场无法复查其材质，此类应由厂家作出保证，并供应书面材料；可进行光谱复查的，应在确保其材质精确无误后再行安装。模块到货时，由于厂家已将受热面管排与上、下联箱相连，现场无法进行通球试验，因此模块通球由厂家作出保证；保证通球效果。模块管子在对口前要将管口打磨干净，要求将管端内外1015mm范围内的漆、垢、锈等清理掉，直至露出金属光泽。7. 2受热面模块安装基本依次受热面模块吊装作业程序本次每台锅炉模块提升分两次进行，先将7台液压提升装置对称布置在一侧的热梁悬吊装置上方，将一侧的4层模块提升到位用销轴固定后，拆除液压提升装置重新安装在另一侧的热梁悬吊装置上方，将另一侧4层模块提升到位后用销轴固定，最终左右两侧模块水平对接完成整体安装。说明：1、模块到货及安装依次为模块1（左）一模块2（左）一模块3（左）一模块4（左）模块1（右）f模块2（右）模块3（右）f模块4（右）2、尽量做到到货一件、安装一件。8.作业方法、工艺要求及质量标准8.1 受热面模块安装作业方法、工艺要求及质量标准8.1.1液压提升装置系统的安装、模块提升前的打算、试吊作业（见余热锅炉模块提升施工措施相关安装步骤及资料）8.1.2正式起吊第一层模块运输到锅炉零米后，启动七个液压提升装置调整平衡后，通过临时吊挂装置与设备模块吊挂装置吊杆连接，连接后第一层模块起吊，起吊后先将模块提升离开平板车约IOcni,上下卡爪同时回复零位，上下夹持器同时夹紧，拆除模块运输托架；拆除运输托架后七个千斤顶联动运行，待模块下部空间满意下一层模块运输进入后停止起升，将上下卡爪同时回复零位，上下夹持器同时夹紧后泵站停机，同时将悬停的模块用4个链条葫芦横向抛锚，防止模块风摆。待其次层模块运输到炉膛下部后，用模块吊挂装置吊杆连接于第一层模块下，然后拆除第一层模块抛锚链条葫芦，七缸联动将模块提升离开平板车约IOCnb上下卡爪同时回复零位，上下夹持器同时夹紧，拆除模块运输托架。拆除运输托架后七个千斤顶联动运行，待模块下部空间满意下一层模块运输进入后停止起升，将上下卡爪同时回复零位,上下夹持器同时夹紧后泵站停机，同时将悬停的模块用4个链条葫芦横向抛锚，防止模块风摆。依次重复上述过程，直到四层模块全部悬挂完成后整体提升至安装高度，并按图纸调整好模块顶部标高尺寸，固定好热梁支架，高强螺栓终紧后，穿好悬吊装置在热梁上的永久销轴。一侧的模块安装定位合格后液压提升系统卸载，将液压提升系统及承重平台整体转移至另一侧安装，重复上述施工过程完成连一侧模块吊装施工。依据锅炉安装说明书，另一侧模块提升时，对己经安装悬挂完成的模块可以用链条葫芦向一侧水平拉移，满意后续模块提升空间需求。8. 1.3相关设计及计算见余热锅炉模块提升施工措施作业指导书10.相关设计及计算8.1.3受热面模块安装8.1.3.1在热梁上平面划线、用吊杆及悬吊装置调整模块就位位置标高，安装标高以锅炉IIn标高线为标准
