落地式防护棚专项施工方案.docx

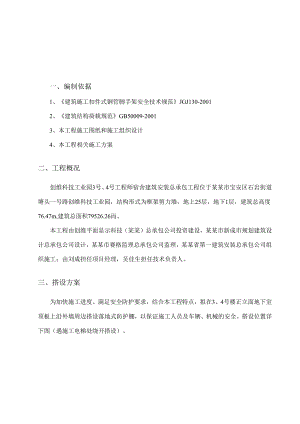

一、编制依据2二、工程概况2三、搭设方案2四、搭设构造要求3五、落地式防护棚计算书41、参数信息42、横向水平支撑钢管计算53、纵向支撑钢管计算64、扣件抗滑移计算75、立杆的稳定性验算76、立杆的地基承载力计算9六、落地式防护棚安装和拆卸安全技术措施101、安装安全技术措施102、拆除安全技术措施11七、质量保证及监测措施121、质量保证措施122、监测措施13一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20012、建筑结构荷载规范GB50009-20013、本工程施工图纸和施工组织设计4、本工程相关施工方案二、工程概况创维科技工业园3号、4号工程师宿舍建筑安装总承包工程位于某某市宝安区石岩街道塘头一号路创维科技工业园，结构形式为框架剪力墙，地上25层，地下1层，建筑总高度76.47m,建筑总面积79526.26而。本工程由创维平面显示科技（某某）总承包公司投资建设，某某市新成市规划建筑设计总承包公司设计，某某市赛格监理总承包公司监理，某某省第一建筑安装总承包公司组织施工；由刘成担任项目经理，吴佳生担任技术负责人。三、搭设方案为加快施工进度、满足安全防护要求，结合本工程特点，拟在3、4号楼正立面地下室顶板上沿外墙周边搭设落地式防护棚，以保证施工人员及车辆、机械的安全。搭设位置详下图（遇施工电梯处绕开搭设）。落地式防护棚搭设高度为4.2m,横向间距为2.3m,采用48X3.5mm钢管作为受立杆件，立杆沿纵向跨度方向间距为1.5m。防护棚顶部采用双层防护，上层防护顶部满铺脚手板，下层防护顶部满铺铁耙片。其中斜撑钢管仅头尾及临时通道处设置，具体构造详见下图:落地防护棚正立面示意图五、落地式防护棚计算书1、参数信息(1)、构造参数立杆横距lb(m)：2.3；立杆纵距la(m)：1.5；防护棚高度H(m)：4.2；上下防护层间距hl(m)：0.6；立杆步距h(m)：1.5；斜撑与立杆连接点与地面的距离h2(m)：1.8；斜撑与立杆连接点到下防护层的距离h3(m):1.8；水平钢管搭设方式：钢管沿横向搭设；水平钢管间距a(m):0.75；钢管类型：48X3.5；扣件连接方式：单扣件;(2)、荷载参数高空坠落物最大荷载标准值N(kN)：1；脚手板自重(kNm2):0.35；栏杆及挡脚板自重(kN/m)：0.15；2、横向水平支撑钢管计算由于防护棚有截面几何参横向钢管按照简支梁计算，承受脚手板自重、坠落物冲击集中荷载。双层防护，故只按照承载能力极限状态设计，不考虑正常使用极限状态。数如下:截面抵抗矩W=5.08cm3;截面惯性矩I=12.19cn4;横向钢管计算简图(1)、荷载的计算D、脚手板自重(kN/m)：q1=0.35×0.75=0.262kNm;2)、高空坠落物最大荷载标准值(kN)：N=IkN;(2)、强度验算横向支撑钢管按简支梁计算；最大弯矩计算公式如下：M=ql28+F1/4均布恒载：q=1.2×0.262=0.315kNm;冲击荷载：F=1.4×l=1.4kN;最大弯距M=0.125×0.315×2.32+0.25×1.4×2.3=1.013kNm；最大应力。=M/W=1.013×106/(5.08×103)=199.467Nmm2;支撑钢管的抗压强度设计值f=205Nmm2;支撑钢管的计算应力199.467Nmm2小于钢管的抗弯强度设计值205Nmm2,满足要求！3、纵向支撑钢管计算纵向水平钢管按照承载能力极限状态设计，按照集中荷载作用下的三跨连续梁计算;冲击荷载按最不利情况作用于跨中，上部钢管传递的恒载按等间距步置。冲击荷载:F=1.4kN;上部钢管传递恒载：P=1.2×0.35X0.75×2.32=0.362kN；150015001500支撑钢管计算简图0.2920.0290.515支撑钢管计算弯矩图(kN-m)最大弯矩Mmax=O.515kNm；最大应力。=Mmax/W=O.515×106/(5.08×103)=101.402Nmm2；支撑钢管的计算应力101.402Nmm2小于横向钢管的抗压强度设计值205Nmm2,满足要求！4、扣件抗滑移计算水平钢管传递最大支座力N=1.4+1.5/0.75X0.362=2.124；按规范表5.1.7,直角、旋转单扣件承载力取值为&00kN,该工程实际的旋转单扣件承载力取值为&00kN,扣件抗滑移按下式：RRc其中Rc.扣件抗滑承载力设计值,取8kN；水平杆传给立杆的竖向作用力设计值R=2.124kN;R<8.00kN,单扣件抗滑承载力的设计计算满足要求！5、立杆的稳定性验算(1)、立杆荷载计算作用于立杆的荷载包括防护棚结构自重、构配件自重、冲击荷载。1)、防护棚结构自重NG1.钢管自重取0.04kNm,扣件自重取O.O15kN/个；钢管长度：1.=1.5+1.5×2.3/(2×0.75)X2+(4.20.6)/1.5×1.5+4.2=16.3m；扣件数量：n=2×2+(4.2-0.6)/1.5=7个；NG1=0.04×16.3+0.015×7=0.757kN;2)、防护棚构配件自重(kN)：栏杆、挡脚板自重：0.15X1.5=0.225kN;脚手板自重：0.35X2.3义1.5/2=0.604kN;NG2=0.225+0.604=0.829kN；经计算得到，静荷载标准值NG=0.757+0.829=1.586kN;3)、冲击荷载NQ(kN)：NQ=IkN；立杆荷载设计值N=1.2NG+1.4NQ=1.2×1.586+1.4×l=3.303kN;(2)、立杆的稳定性验算立杆的稳定性计算公式：=NAf其中N-一立杆的轴心压力设计值(kN)：N=3.303kN;-轴心受压立杆的稳定系数,由长细比lo/i查表得到；i-计算立杆的截面回转半径(Cm)：i=1.58cm;A立杆净截面面积(Cm2)：A=4.89cm2；W-立杆净截面模量(抵抗矩)(Cm3)：W=5.08Cm3；。钢管立杆最大应力计算值(Nmm2);IfJ-钢管立杆抗压强度设计值：f=205Nmm2;10-计算长度(m)；参照建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001)：10=kh；k-_计算长度附加系数，取值为1.155；-计算长度系数，参照建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001)表5.3.3；取P=1.8；h-立杆自由长度；防护棚不同于落地脚手架，一般的落地架在主节点处有横向水平杆支撑，故立杆自由长度取立杆步距；而防护棚在主节点处大多无横向水平杆支撑，立杆自由长度h取值如下；斜撑与立杆的连接点到地面的距离为1.8m,；斜撑与立杆的连接点到下层防护层的距离为1.8m；h取上述两者的最大值1.8m。立杆计算长度10=kh=1.155×1.8×1.8=3.742m；=10i=3.742×103/(1.58×10)=237；由长细比入查表得到轴心受压立杆的稳定系数=0.13；钢管立杆受压应力计算值；。=3.303×103/(0.13×4.89×102)=51.957Nmm2;钢管立杆受压应力计算值o=51.957Nmm2小于抗压强度设计值f=205Nmm2,满足要求！6、立杆的地基承载力计算立杆基础底面的平均压力应满足下式的要求：PWfg地基承载力即地下室顶板承载能力标准值为20kpa;脚手架地基承载力调整系数：kc=l；立杆基础底面的平均压力：p=NA=3.303/0.25=13.212kPa；其中，上部结构传至基础顶面的轴向力设计值：N=3.303kN;基础底面扩展面积：A=0.25m2。P=13.212kpafg=20kPa。地下室顶板承载力满足要求！六、落地式防护棚安装和拆卸安全技术措施1、安装安全技术措施1）、搭拆落地式防护棚必须持证上岗,并定期进行身体检查,凡患有高血压、贫血病、心脏病及其他不适于高空作业者,一律不得上落地式防护棚操作.2）、搭拆落地式防护棚时,操作人员必须戴好安全帽，系好安全带，使用的工具要放在工具袋内,防止掉落伤人,登高要穿防滑鞋,袖口及裤口要扎紧.3）、拆下的零部件要装入容器内,用吊蓝吊下,拆下的钢管要绑扎牢固,双点起吊,严禁从高空抛掷。4）、落地式防护棚的构配件质量和搭设质量应按规范要求进行检查验收，合格后方可使用。5）、作业层的施工荷载应符合设计要求，不得超载，限载150Kgm206）、当有六级或六级以上大风和雾、雨天气时应停止落地防护棚搭设与拆除作业，雨后作业应设置防滑条。7）、安全搭设应按有关规定搭设或拆除。8）、在落地式防护棚上进行电、气焊作业，必须有防火措施和专人看管。9）、搭设或拆落地式防护棚时，地面应设围栏和警示标志，并派专人看守，严禁非操作人员入内。10）、搭设过程中应由工地项目经理组织有关人员及时检查,按有关规定组织人员（项目经理、安全员、架子工、班长等）进行检查,验收和鉴证。11）在工程施工过程中,应派有经验的架子工负责对落地式防护棚进行检查与保修工作，扣件松动时及时拧紧;落地式防护棚上不得堆放各种材料，定期安排专人进行整个施工区域的安全检查，特别在大风雨后，项目经理要及时组织有关人员对架子进行全面检查。12）、落地式防护棚应由工地安全员定期检查，如发现问题及时采取有效措施予以解决13）落地式防护棚验收合格后,任何人不得擅自拆改,如需做局部拆改时,需经项目经理同意后再由架子工施工操作。2、拆除安全技术措施（1）、拆除落地式防护棚前的准备工作应符合下列规定：1）、落地防护棚拆除前由项目经理召集有关人员对工程进行全面检查,确认已不需要落地式防护棚时,方可进行拆除；2）、拆除前应全面检查落地式防护棚的扣件连接、支撑体系等是否符合构造要求。3）、根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施。4）、拆除前由单位工程负责人进行拆除安全技术交底。5）、拆卸规定落地式防护棚前，落地式防护棚上的材料、杂物等应清除干净，架子工应了解拆卸技术交底意图和操作方法，拆卸范围内的护栏和警示标志应设置完备。（2）、落地式防护棚拆除时应符合下列规定：1）、拆除落地式防护棚应和搭设顺序相反。2）、拆除落地式防护棚，应有专职安全指挥，上呼下应，左右协作，当拧开与另一人有关的扣件时，应提醒对方，拆除下来的各部件应用滑轮或绳索运送到指定位置。3）、落地式防护棚拆除过程中,不宜中途换人,如必须换人时,应将安全技术要求交底清楚。4）、拆除现场必须设置警戒区域，某挂醒目的警戒标志，警戒区域内严禁非操作人员通行或落地式防护棚下方继续组织施工。地面监护人员必须履行职责，配备良好的通讯装置。5）、仔细检查吊运机械包括索具是否安全可靠。6）、如遇强风、大雨等特殊气候，不应进行落地式防护棚的拆除。7）、所有高处作业人员，应严格按照高处作业规定执行和遵守安全纪律、拆除工艺要求。8）、拆除人员进入岗位后，先进行检查，加固松动部位，清除步层内留的材料、物件及垃圾块。9）、当日完工后，应仔细检查岗位周围情况，如发现留有隐患的部位，
