粘贴保温板薄抹灰外墙外保温工程安全技术标准.docx

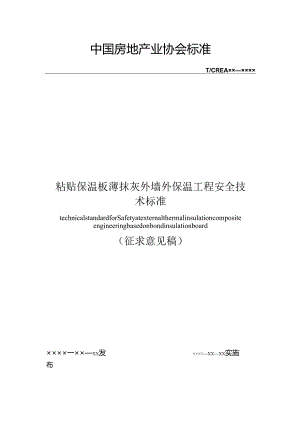

中国房地产业协会标准T/CREA××××××粘贴保温板薄抹灰外墙外保温工程安全技术标准technicalstandardforSafetyatexternalthermalinsulationcompositeengineeringbasedonbondinsulationboard（征求意见稿）××××一××XX发布××××XXXX实施中国房地产业协会发布前言本标准根据中国房地产业协会关于印发2022年第一批协会标准制定、修订计划的通知（中国房协202281号）编制。本标准编制过程中进行了深入调查研究，认真总结了实践经验，进行了大量验证试验，并广泛征求了有关方面的意见。本标准的主要技术内容是：1.总则；2.术语；3.基本规定；4.性能要求；5.设计；6.施工；7.验收。本标准由中国房地产业协会负责管理，中国房地产业协会建筑节能保温专业委员会负责日常管理，建研建材有限公司负责具体技术内容的解释。本标准在执行过程中如修改和补充之处，请将意见或建议寄送建研建材有限公司（地址：北京市北三环东路30号C座18层；邮政编码：100013）。本标准主编单位：建研建材有限公司本标准参编单位：本标准主要起草人员：本标准主要审查人员：目次1总则12术语23基本规定34性能要求45设计75. 1一般规定75.2 安全设计75.3 节能设计85.4 构造做法96施工136. 1一般规定136.2 施工准备136.3 施工流程及要点137工程验收167. 1一般规定168. 2主控项目169. 3一般项目178监测维护18本标准用词说明19引用标准名录20附条文说明21Contents1 GeneralProvisions12 Terms23 BasicRequirement34 PerformanceRequirement45 Design75.1GeneralRequirement75.2SafetyDesign75.3EnergyEfficientDesign85.4ConstructionalMethod96 Construction136. 1GeneralRequirement137. 2ConstructionPreparation138. 3Constructionprocessandkeypoints137 ConstructionAcceptance161.1 1GeneralRequirement161.2 MainItems161.3 GeneralItems178MonitorandMaintenance18ExplanationofWordinginThisStandard191.istofQuotedStandards20Appendix:ExplanationofProvisions21.o.为了规范粘贴保温板薄抹灰外墙外保温工程应用，提升外墙外保温工程安全性，保证工程质量，做到安全可靠、经济合理、技术先进，制定本标准。1.0.2本标准适用于以混凝土、砌体为基层墙体的的新建、改建、扩建民用建筑和既有建筑外墙节能改造粘贴保温板薄抹灰外墙外保温工程的设计、施工及工程验收。1.0.3粘贴保温板薄抹灰外墙外保温工程除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2.0.1粘贴保温板薄抹灰外墙外保温系统externaIthermalinsulationsystemswithrenderingandbondedinsulationboard由保温板、粘结砂浆、抹面胶浆、玻纤网、涂装材料以及必要时采用的塑料圆盘锚栓、金属托架、护角、滴水线等等组成固定在建筑外墙外侧的非承重保温构造的总称。注：简称薄抹灰外保温系统2.0.2粘贴保温板薄抹灰外墙外保温工程externaIthermaIinsulationengineeringwithrenderingandbondedinsulationboard按粘贴保温板薄抹灰外墙外保温系统基本构造做法，采用以粘为主方式将其安装在外墙外表面所形成的建筑保温装饰构造实体。注：简称薄抹灰外保温工程2.0.3嵌入复合板带有一个或多个凹槽的不燃聚苯板与真空绝热板(VlP)通过嵌入粘结制成的复合板材。注：不燃聚苯板为燃烧性能等级为A(A2)的热固复合聚苯板。2.0.4叠压复合板不燃聚苯板与石墨模塑板(GEPS)或模塑聚苯板(EPS)或燃烧性能等级为R级的热固复合聚苯乙烯泡沫保温板(BEPS)通过叠压粘结制成的复合板材。2.0.5玻纤网翻包使用玻纤网和粘结砂浆、抹面胶浆加固保温板的构造做法。使用粘结砂浆将玻纤网一边粘贴在墙面上，粘贴保温板，使玻纤网另一边露出保温板横向板缝或门窗洞口四周等保温板断开处，再使用抹面胶浆将玻纤网露在外面的部分抹压在保温板外表面上。2.0.6粘结相容性表示粘结效果的参数，在拉拔部位尺寸相同的条件下，粘结砂浆或抹面胶浆与保温板的拉伸粘结强度与保温板垂直于板面方向的抗拉强度的比值。3.0.1薄抹灰外保温工程应安全、可靠，且应能承受自重、风荷载和室外气候的长期反复作用而不产生有害的变形和破坏，并在正常使用情况下不得发生脱落。3.0.2薄抹灰外保温复合墙体保温、隔热和防潮性能应符合现行国家标准民用建筑热工设计规范GB50176的规定。3.0.3薄抹灰外保温工程施工过程中应有环境保护措施，应符合现行国家标准建筑工程绿色施工规范GB50905的规定。3.0.4薄抹灰外保温系统防火构造做法应符合现行国家标准建筑防火通用规范GB55037和建筑设计防火规范GB50016的基本要求。3.0.5薄抹灰外保温工程应符合外墙外保温工程工程技术标准JGJ144的有关规定。3.0.6本标准检测数据的判定按现行国家标准数值修约规则与极限数值的表示和判定GB/T8170中的修约值比较法进行。3.0.7薄抹灰外保温系统基本构造见图3.0.7。图3.0.7基本构造1一基层墙体；2粘结砂浆；3保温板；4一抹面胶浆；5一抹面层玻纤网：6一饰面层；7横向翻包玻纤网3.0.8薄抹灰外保温系统的保温板、粘结砂浆、抹面胶浆和玻纤网应配套供应，系统制造商为薄抹灰外保温工程施工单位，系统制造商或系统供应商应组织进行粘结砂浆、抹面胶浆与保温板的粘结相容性试验验证，试验结果应符合本标准要求。3.0.9薄抹灰外保温系统的饰面层宜选用涂料、饰面砂浆等涂装饰面材料，涂装材料应符合国家现行有关标准的规定。3.0.10薄抹灰外保温系统应使用翻包玻纤网、金属托架等安全加固措施。3.0.11薄抹灰外保温工程在正常使用条件下，其质保期应至少10年，设计使用年限应至少30年。3.0.12薄抹灰外保温工程应提高安全加固措施，完善系统配套材料，应定期进行外墙质量监测，及时维护，使其设计使用年限与建筑寿命相适应。4性能要求4.0.1粘贴保温板薄抹灰外墙外保温系统性能应符合表4.0.1规定。表4.0.1粘贴保温板薄抹灰外墙外保温系统性能项目性能要求试验方法耐候性外观无粉化、起鼓、起泡、脱落现象模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906拉伸粘结强度（MPa）20.10抗冲击性苜层IoJ级冲击合格，二层及以上3J级冲击合格模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906吸水量（gm'）500水蒸气透过性能g<mh）20.85耐冻融外观无粉化、起鼓、起泡、脱落现象拉伸粘结强度（MPa）$=0.10不透水性系统内侧未渗透热阻/(11fK/W)满足工程设计要求民用建筑热工设计规范GB50176绝热材料稳态热阻及有关特性的测定防护热板法GB10294或绝热材料稳态热阻及有关特性的测定热流计法GB10295注：1、抗风荷载性能由供需双方协商确定。2、系统热阻采用保温板导热系数和厚度计算得出。4.0.2保温板尺寸偏差应表4.02T规定，其性能指标应符合下列规定：1模塑聚苯板、石墨聚苯板性能应符合表4.0.2-2规定。2不燃聚苯板性能应符合表4.0.2-3规定。3嵌入复合板中的不燃聚苯板凹槽部位底部厚度不应小于30mm,真空绝热板面积比为50%70%,真空绝热板与不燃热固复合聚苯板应粘结牢固，运输、使用过程中不得脱落。真空绝热板导热系数应小于或等于0.0050W（Wk）,真空绝热板其他性能符合现行国家标准真空绝热板GB/T37608-2019中11型规定的要求。4叠压复合板的拉伸粘结强度应大于或等于0.IOMPa,叠压复合板外侧的不燃热固复合聚苯板厚度不应小于50mm.表4.0.2-1保温板尺寸偏差（mm）项目允许偏差试验方法长度±2模塑聚苯板薄抹灰外墙外保宽度±2温系统材料GB/T29906厚度0+2.0对角线差3板面平整度2.0表4.O.2-2模塑聚苯板、石墨聚苯板性能项目性能要求试验方法模塑聚苯板石墨聚苯板导热系数国/（mK）WO.039WO.033绝热用模塑聚苯乙烯泡沫塑料（EPS）GB/T10801.1密度（kg）18221822燃烧性能等级BI级级垂直于板面方向的抗拉强度（MPa）20.10模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906压缩强度（MPa）20.10绝热用模塑聚苯乙烯泡沫塑料（EPS）GB/T10801.1尺寸稳定性（%）0.3体积吸水率（%）3熔结性弯曲变形（nun）,或N25断裂弯曲负荷（N）220粘结相容性与粘结砂浆20.70模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906与抹面胶浆20.80注：垂直于板面方向的抗拉强度的试样尺寸为50mmX50mm或直径50mm。表4.0.2-3不燃热固复合聚苯板性能项目性能要求试验方法042级045级050级055级导热系数W/（mK）0.0420.0450.0500.055密度(kgma)100160,允许偏差为±10%垂直于板面方向的抗拉强度（MPa）>0.10抗压强度（MPa）>0.1020.15热固复合聚苯乙烯泡沫保温板JG/T536干燥收缩率（%）0.3体积吸水率（%）W6抗折强度（MPa）20.20软化系数20.70燃烧性能等级A(A2)级粘结相容性与粘结砂浆0.70模塑聚苯板薄抹灰外墙外保与抹面胶浆20.80温系统材料GB/T29906注：当体积吸水率小于或等于3%时，不要求软化系数。4.0.3粘结砂浆性能应符合表4.0.3规定。表4.0.3粘结砂浆性能项目性能要求试验方法拉伸粘结强度（与保温板）（MPa）原强度0.10,破坏发生在保温材料中模塑聚苯板薄抹灰外墙外保温系统材料GB/T29906耐水强度
