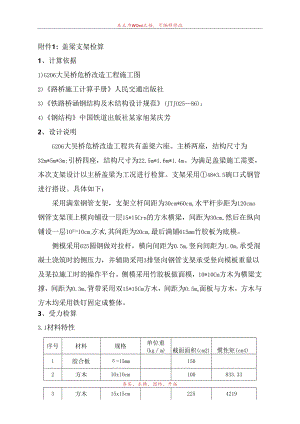

本文为WOrd文档，可编辑修改附件1：盖梁支架检算1、计算依据1)G206大吴桥危桥改造工程施工图2)路桥施工计算手册人民交通出版社3)铁路桥涵钢结构及木结构设计规范(JTJO2586)；4)钢结构中国铁道出版社某家旭某庆芳2、设计说明G206大吴桥危桥改造工程共有盖梁六座。主桥两座，结构尺寸为32m*5m*3m;引桥四座，结构尺寸为22.5m*1.6m*1.4m。为满足盖梁施工需要，本次支架设计以主桥盖梁为工况进行检算。支架采用48*3.5碗口式钢管进行搭设。具体如下：采用满堂钢管支架，支架立杆间距为30cm*60cm,水平杆步距为120cmo钢管支架顶上横向铺设一层15*15Crn的方木横梁，间距为30cm,然后在纵向铺设一层IO5lsIOcm方木,其间距为20cm,最后满铺615mm竹胶板为底模。侧模采用625圆钢做对拉杆，横向间距为0.5m,竖向间距为1.0m,承受混凝土浇筑时的侧压力，并辅助采用3排竖向钢管支架承受竖向模板重量以及某拉施工时的操作平台。侧模采用竹胶板做面模，10*10Cm方木为横梁支撑，间距为O.3m,背带采用双15*15Cm方木，间距为O.5mo面板与方木，方木与方木均采用铁钉固定成整体。3、受力检算3.1材料特性序号材料规格单位重(kgm)截面面积(cm2)惯性矩(cm4)1胶合板=15mm1502方木IOxlOcm100833.33务实、求精、团结、开拓3方木15x15cm22542194碗扣架48mm(=3.5mm)3.8414.89312.1873.2钢管桩支架、底模受力检算(1)荷载计算盖梁高度为3m,则最不利荷载为：3*26=78KNm2取1.2倍安全系数，则顶帽作用在底模上单位面积压力：Fl=1.2*78=93.6KNm2施工荷载F2=2.5KNm2振捣混凝土产生的荷载F3=2.OKNm2胶合板自重F4=0.1KN11)2方木自重F5=7.5KNm348mm钢管自重F6=0.0384KNm(2)底模验算底模采用3=15mm胶合板，下设置10*10Cm方木小楞，方木中对中间距为0.2m,净距为0.1m,取长度1%跨度0.1m进行简化分析。截面参数及力学性能指标W=bh26=100*l.526=37.5cm3I=bh312=100*l.5712=28.Icm1>HMPaE=0.l*105MPa1)模板受力计算：F=F1+F2+F3+F4=98.2KNm2q=98.2*1=98.2KNm跨中最大弯矩MFI28=o.i2KN*m弯拉应力。=MW=3.2MPa<=HMPa,满足要求。2)模板挠度：f=5ql4384EI=0.0411un<1.400=0.5mm,满足要求。综上所述，胶合板受力满足要求。(3) 10*10cm方木验算方木小楞规格为10义IOcm,间距0.2m,搁置于间距0.3m的方木大楞上。W=bh26=10*10*106=166.67cm3I=bh712=10*10712=833.33cm1=14.5MPaE=IUlOMfPaD方木受力计算作用在方木小楞上的均布荷载为：q=(Fl+F2+F3+F4)*02+0.1*0.1*7.5=19.715KNm跨中最大弯矩M-ql28=0.22KN*m弯拉应力。=MW=1.32MPa<=14.5MPa,满足要求。2)挠度计算：f=5ql7384EI=0.02mm<1.400=0.75mm,满足要求。综上所述，方木受力满足要求。(4) 15*15CnI方木验算方木大楞规格为15义15cm,间距0.3m,搁置于间距0.6m的钢管支架顶托上。W=bh76=15*1526=562.5cm3I=bh312=15*15712=4812.8cm4=14.5MPaE=ll*103MPa1)方木大楞受力计算：作用在方木大楞上的均布荷载为：q=(Fl+F2÷F3+F4)*0.3+0.1*0.1*7.5*0.3/0.2+0.15*0.15*7.5=29.74KNm跨中最大弯矩M-ql28=l.34KN*m弯拉应力。=MW=2.38MPa<=14.5MPa,满足要求。大楞挠度f=5q,384EI=0.09mm<1.400-l.5mm,满足要求。综上所述，方木大楞受力满足要求。(5) 648mm钢管验算钢管布置纵、横向布置间距为0.3*0.6cm,水平杆步距为1m,立杆最大高度为2.04m,按照轴心受压构件计算。作用在支架上的荷载F=(F1+F2+F3+F4)+O.1*0.1*7.5/0.2+0.15*0.15*7.5/0.3=99.14KNm2钢管每区格面积为0.3*0.6=0.18m2每根立杆承受的荷载N=99.14*0.18+2.04*0.0384+2*0.9*0.0384=17.99KN钢管回转半径i=l.59cm,长细比入=100/1.59=62.9查表可知稳定系数中二0.871。=N(A)=42.2MPa<>145MPa,满足要求。(6)地基承载力要求立杆总荷载为17.99KN,则地基所受的承载力为99.9KPao支架搭设前，将承台范围之外的支架搭设面的地基整平并碾压密实，承载力控制在150KPa以上，碾压后经试验人员检测合格后放能搭设支架。3.3侧模受力检算盖梁浇筑最大高度为3m,取3m高度进行计算，新浇筑混凝土作用于模板的最大侧压力计算公式为：200I22九鲁ZW5FzfH其中：碎自重c=25KN11碎浇筑速度v=0.5mh,碎浇筑入模温度T=25oC,1=1.2,2=1.15,H=3mo计算得F=26.83KPa,F2=75KPa取最小值，故最大侧模压力为26.83KPa0有效压头高度为：h=26.83/25=1.07mo考虑振动荷载4kN11则最大总侧压力：F=26.83+4=30.83KPa(1)面模验算面模采用3=15mm胶合板，设置10*10cm方木小楞横梁，方木中对中间距为0.3m,净距为0.2m,取面模Irn长度，0.2m跨度进行简化分析。截面参数及力学性能指标W=bh26=100*l.526=37.5cm3I=bhV12=100*l.5712=28.Icmt=HMPaE=UlO1MPaD模板受力计算：q=30.83*1=30.83KNm跨中最大弯矩M=ql28=0.15KN弯拉应力。=MW=4MPa<=HMPa,满足要求。2)模板挠度：f=5ql7384E>0.23mm<1.400=0.5mm,满足要求。综上所述，胶合板受力满足要求。(3)10*10cm方木验算方木小楞规格为10义IOcm,间距0.3m,搁置于间距0.5m的方木大楞上。W=bh26=10*10*106=166.67cm3I=bh712=10*10712=833.33cm1=14.5MPaE=IUlO3MPa1)方木受力计算作用在方木小楞上的均布荷载为：q=30.83*0.3=9.25KNm跨中最大弯矩M=ql78=o.29KN*m弯拉应力。=MW=1.74MPa<=14.5MPa,满足要求。3)挠度计算：f=5ql4384EI=0.0811un<1.400=l.25mm,满足要求。综上所述，方木受力满足要求。(4)双15*15CnI方木背带验算方木大楞规格为15义15cm,间距0.5m,竖向为间距Im的616圆钢对拉。W=2bh26=2*15*15*15/6=1125cm3I=2bh712=2*15*153/12=9625.6cm4=14.5MPaE=Il*lO3MPaD方木大楞受力计算：作用在方木大楞上的均布荷载为：q=30.83*0.5=15.41KNm跨中最大弯矩M-ql28=l.93KN*m弯拉应力。=MW=1.72MPa<。=14.5MPa,满足要求。大楞挠度45417384£1=0.19111111<17400=2.5111叫满足要求。综上所述，双方木背带受力满足要求。(5)16圆钢对拉杆验算按最不利侧压力进行计算，616圆钢对拉杆最大作用侧压力范围为0.5m*l.0m,则圆钢对拉杆受最大拉力为：30.83*0.5*1.0=15.41KN6=NA=76.6MPa6=140MPa,合格。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地,做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
