施工测量方案.docx

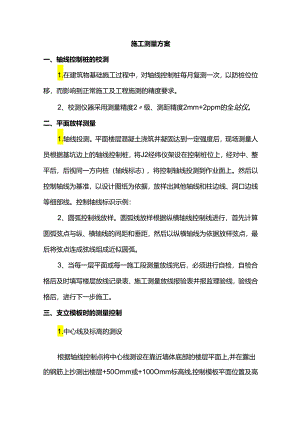

施工测量方案一、轴线控制桩的校测1.在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。2、校测仪器采用测量精度2级、测距精度2mm+2ppm的全站仪。二、平面放样测量1.轴线投测。平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩（轴线标志），将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。控制轴线标识示例：2、圆弧控制线放样。圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。三、支立模板时的测量控制1.中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上,并在露出的钢筋上抄测出楼层+50Omm或+100Omm标高线,控制模板平面位置及高度。2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。四、±0.00以下结构施工中的标高控制1.高程控制点的联测。在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高。2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上,并标明数据。3、施工标高点的测设。施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。±0.00以上施工测量一、平面控制测量本工程各建筑物±0.00以上的轴线传递用激光经纬仪竖向投测法进行。1.平面控制网的布设(1)内控点布设作为该流水段的测量控制点。裙房内设点布设见附图1,1#、2#塔楼内设点布设见附图2,3#、4#塔楼内设点布设见附图3。(2)埋件的埋设内控点所在首层楼板相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出l50mm孔洞，以便轴线向上投测。3#、4#楼预留洞位置、大小(暂定D=100mm)与预应力筋布置提前做好沟通,预应力板筋适当调整。(3)预埋件作法预埋铁件由100X100X8mm厚钢板制作而成，在钢板下面焊接12钢筋，且与底板焊接浇筑。(4)控制点的测设待预埋件埋设完毕后,将内控点所在纵横轴线分别投测到预埋铁件上，并用TOPCON601全站仪进行测角、测边校核，精度合格后作为平面控制依据。内控网的精度不低于轴线控制网的精度。(5)激光接收靶激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。2、内控点竖向投测(1)首先将TDJ2激光经纬仪安置在首层控制点上，对中整平后，将竖直度盘置为0。00'00”，打开电源开关，仪器发射激光束,穿过楼板预留洞直射到激光接收靶上,激光经纬仪操作人员首先调整焦距使激光束聚焦成光点，然后转动仪器，激光点在接收靶上的轨迹形成圆圈，上面操作接收靶人员见光后挪动接收靶，使靶心与圆心重合，此时固定靶位，接收靶中心即控制点位置。轴线投测时，测量人员互相之间用对讲机进行联络。3、轴线竖向投测的允许误差:项目允许误差(mm)每层3高度（三）H30m530m<H60m1060m<H90m15H>90m204、作业层轴线、细部线放样(1)轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角是否为90。，然后用检定过的50m钢尺校测每相邻两点间水平距离，检查控制点是否投测正确。控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线。轴线测放完毕并自检合格后,以轴线为依据，依图纸设计尺寸放样出柱边线、洞口边线等细部线；(2)圆弧柱测量:圆弧柱中心线的控制采用CAD图解法测量放样，在电脑上使用CAD标注功能将圆弧控制线与横、纵轴关系尺寸数据标出，测量人员根据数据放样圆弧及圆柱控制线。二.高程的传递1.首先从高程控制点将高程引测到首层便于向上竖直量尺处，校核合格后作为起始标高线，弹出墨线，并用红油漆标明高程数据；本工程高程基准线分别布设在1层和11层。2、标高的竖向传递，用钢尺从基准标高线竖直量取。钢尺需加拉力、尺长、温度三差改正。3、施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，取其平均高程引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置。4、当每一层平面标高抄测工作完成后，必须进行自检，自检合格后及时填写楼层标高抄测记录表、施工测量放线报验表报监理验线,验证合格后，进行下一步施工；三、安全措施1.加强施工人员安全教育，提高安全意识。2、组织学习施工工序、各项工程的安全操作规范等。3、施工人员进场之前要进行常规安全操作教育,方可上岗作业。4、作业人员安全要求(1)开工前，施工单位对该现场人员进行安全教育、安全交底。(2)施工进出场，必须由现场负责人指挥，操作人员再封道和撤除过程中应保持高度警惕，特别要加强自我保护意识。(3)项目部配备了专职交通协管人员8名，用于平时安全设施维护工作和施工期间交通指导和疏导工作，同时，交通协管人员还负责在施工活动中，和技术员一道监督和保证施工人员和施工车辆只能在施工区域内活动，施工拟投入人员8人次。(4)封道完毕后，作业人员方可进入施工作业区作业，施工结束时，作业人员撤退后才能撤除封道设施。(5)施工期间，作业人员不得随意变更和扩大控制区，不得走出安全保护区，不得就任何施工机具和材料放置于安全保护区外。(6)现场施工人员必须穿着带有反光标志功能的工作套装，对颜色和反光标志陈旧的工作套装及时更换。
