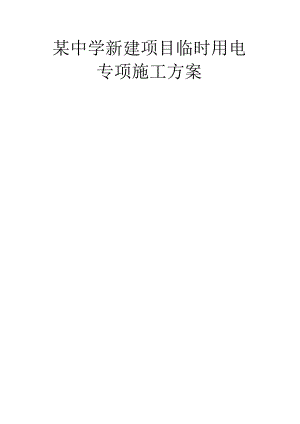

某中学临时用电专项施工方案.docx

某中学新建项目临时用电专项施工方案第一章工程概况3第二章编制依据5第三章施工计划5一、施工进度计划5二、材料与设备计划6第四章临时用电供配电系统和保护系统设计6一、指导思想6二、技术要求7三、确定电路设备及线路走向8第五章临时用电计算，确定电器元件9第六章安全用电技术措施12一、安全技术档案的建立40二、保护接地41三、保护接零41四、设置漏电保护器42五、安全电压15六、电气设备的设置要求15七、电气设备的安装要求16八、外电线路及电气设备防护要求46九、电工及用电人员要求19十、电气设备的使用与维护要求19十一、施工现场配电线路20十二、施工现场电缆线路50十三、室内导线的敷设及照明装置24第七章安全用电组织措施25第八章安全用电防火措施26第九章防雷装置设计28第十章接地装置设计28第十一章临时用电安全检查29第十二章临电用电应急预案58第十三章附图34第一章工程概况1、工程基本情况工程名称某高中新建项目工程地点某镇南上湖村南面，八面山北侧，南上湖小学东侧建筑面积(m2)105796建筑高度(m)23.95结构类型框架基础类型独立基础、筏板基础地上层数6地下层数1标准层层高(m)3.58其它主要层高(m)4.2/4.82、各责任主体名称1工程性质公共建筑2建设单位3勘察单位4设计单位5监理单位6施工总承包单位*建设集团有限公司3、现场勘测结果1)周边环境本工程位于某镇南上湖村南面，八面山北侧，南上湖小学东侧。外电线路电压IoKV,甲方提供变压器规格400KVA,实际配电方案中高峰用电达到379KVA,满足要求。外电线路架空沿围墙设置，未出现线路跨越施工道路情况，变压器及大部分外电线路均在塔吊大臂覆盖范围内。需要做好防护及安全距离相关安全措施。建筑最高点标高23.95m,塔吊最高点标高为40m,东阳地区年平均雷暴日33.8天，结合JGJ46-2005规范表5.4.2要求，塔吊、施工升降机等需要做好防雷接地措施。2)地勘情况根据地勘单位提供的地勘报告，接地体所处深度土质为均匀的粉质黏土，无不良腐蚀介质，现场初步电阻测试符合接地电阻值(4欧姆)要求。4、本工程临时用电具有以下特点：(1)、用电负荷量大，电焊机、塔吊等负荷用电设备多；(2)、供电半径大。导致临时用电的线路很长，布线难度很大，为保证供电质量，相应的电缆截面也需要加大，成本增加；(3)、工期紧，用电的需用系数高，用电设备的合理布置难度大；(4)、起重设备，负荷大，导致三相负荷偏相可能性增大，需加强管理；(5)、配电设备及线缆多，临时用电管理难度大。5、施工要求质量目标确保本工程质量满足图纸设计与规范要求，质量标准达到国家施工验收规范验收标准，工程一次验收合格率100%。安全目标坚持“安全第一，预防为主，综合治理”的安全生产方针，加强施工现场的安全管理，积极创建“安全、和谐”的施工环境，本工程的安全目标为：全过程无重大安全事故。3、工期要求临时用电安2020年1月临时用电拆2022年8月1装日期21日除日期B6、风险辨识与分级施工用电施工方案未编制施工用电专项方案触电三级/黄色编写专项施工方案，遵守操作规程，进行安全交底建设工程安全生产管理条例（国务院令第393号）第26条外电防护未进行防护触电二级/橙色执行专项施工方案和技术规范，遵守操作规程,进行安全交底，检查施工现场临时用电安全技术规范JGJ46第4节防护不严密触电四级/蓝色进行安全交底，检查施工现场临时用电安全技术规范JGJ46第4节接地接零未采用TN-S三相五线制系统触电二级/橙色执行专项施工方案和技术规范，遵守操作规程,进行安全交底，检查施工现场临时用电安全技术规范JGJ46第1.03条配电系统未按要求进行重复接地触电三级/黄色进行安全交底，遵守专项方案或操作规程，检查施工现场临时用电安全技术规范JGJ46第5节接地电阻不符合要求触电三级/黄色定期检测，安全交底施工现场临时用电安全技术规范JGJ46第5节用电设备无专用保护零线触电三级/黄色进行安全交底，遵守专项方案或操作规程，检查施工现场临时用电安全技术规范JGJ46第5节工作零线与保护零线混接触电三级/黄色进行安全交底，遵守专项方案或操作规程，检查施工现场临时用电安全技术规范JGJ46第5节配电箱开关箱未采用三级配电、两级保护系统触电二级/橙色执行专项施工方案和技术规范，遵守操作规程,进行安全交底，检查施工现场临时用电安全技术规范JGJ46第1.0.3条漏电保护器失灵触电三级/黄色进行安全交底，遵守专项方案或操作规程，定期检测施工现场临时用电安全技术规范JGJ46第8节漏电保护器参数与设备不匹配触电三级/黄色进行安全交底，遵守专项方案或操作规程，检查施工现场临时用电安全技术规范JGJ46第8节配电箱无隔离开关触电四级/蓝色进行安全交底，检查施工现场临时用电安全技术规范JGJ46第8节配电箱内无系统图及使用标识触电四级/蓝色进行安全交底，检查施工现场临时用电安全技术规范JGJ46第8节配电箱安装不牢，周围有杂物触电四级/蓝色进行安全交底，检查施工现场临时用电安全技术规范JGJ46第8节配电箱无门、锁及防雨措施触电四级/蓝色进行安全交底，检查施工现场临时用电安全技术规范JGJ46第8节配电线路电缆线敷设不符合要求触电三级/黄色进行安全交底，遵守专项方窠或操作规程，检查施工现场临时用电安全技术规范JGJ46第7节跨越道路、河流线路无保护措施触电四级/蓝色安全交底，检查施工现场临时用电安全技术规范JGJ46第7节配电室与发电机组配电室布置不符合要求触电火灾三级/黄色进行安全交底，遵守专项方案或操作规程，检查施工现场临时用电安全技术规范JGJ46第6节发电机组电源与外电线路未设置连锁装置并列运行触电火灾三级/黄色设置连锁装置，遵守专项方案或操作规程，检查施工现场临时用电安全技术规范JGJ46第6节发电机组设置位置电气安全距离或消防安全距离不足火灾三级/黄色进行安全交底，遵守专项方案或操作规程，检查施工现场临时用电安全技术规范JGJ46第6节现场照明灯具金属外壳没作保护接零触电四级/蓝色进行安全交底，检查施工现场临时用电安全技术规范JGJ46第10节照明灯具距地面高度不足触电四级/蓝色进行安全交底，检查施工现场临时用电安全技术规范JGJ46第10节潮湿环境没有使用安全三触电四级/蓝色进行安全交底，检查施工现场临时用电安全技术规范JGJ46第10节第二章编制依据1、施工现场临时用电安全技术规范JGJ46-20052、低压配电设计规范GB50054-20113、建筑工程施工现场供电安全规范GB50194-20144、通用用电设备配电设计规范GB50055-20115、供配电系统设计规范GB50052-20096、建筑施工安全检查标准JGJ59-20117、本工程相关技术资料如图纸、施工组织设计等第三章施工计划施工进度计划序号工作内容开始时间结束时间备注1配电室施工2022-1-12022-1-10临电的施工进度计划主要根据工程的开工时间及现场的具体情况安排，三级配电等线路根据工程的进度情况适时安排。2办公区用电线路布置2022-1-12022-1-153现场三级配电系统布置2022-1-12022-2-25二、材料与设备计划1、钢材、水泥、砂、石子、外加剂等原材料进场时，按现行国家标准混凝土结构工程施工质量验收规范GB50204和钢结构工程施工质量验收标准GB50205的规定作材料性能检验。2、焊接材料的品种、规格、性能等符合国家产品标准和设计要求。焊条等焊接材料与母材的匹配符合设计要求及钢结构焊接规范GB50661-2011的规定。3、材料需要计划序号名称单位数量开始进场时间备注1焊接钢管(113002022-1-12镀锌钢管m18502022-1-13pvc电管m20002022-1-14电缆、电线11l150002022-1-15灯具、插座套3502022-1-16配电柜、配电箱台222022-1-1第四章临时用电供配电系统和保护系统设计一、 指导思想为保证施工现场用电安全，现场供配电采用"TN-Sw系统（三相五线制）进行供配电，临时用电设计从现场实际出发，尽量满足相间负荷平衡，并使供配电系统尽量接近负荷中心，各用电工区的施工用电分布均匀。临时用电由专业队伍组织施工，保证供电质量，满足施工用电及安全要求。二、 技术要求本工程现场临时供电按施工现场临时用电安全技术规范JGJ46-2005设计并组织施工，供配电采用TNS接零保护系统，按照“三级配电两级保护”和“一机一箱一闸一漏电保护”原则进行设计施工PE线与N线严格分开使用。接地电阻不大于4欧姆，施工现场所有防雷装置接地电阻不大于30欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。通过放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在总配电箱及分配电箱处做重复接地。对塔吊等高大金属设备做防雷接地。强电进楼电缆采用电缆埋地引入，电缆垂直敷设的位置应充分利用在建工程的竖井垂直孔洞，靠近中心负荷点，每层设置固定点。为保证TN-S系统中的PE线的可靠性，在每台一级配电箱的附近设置重复接地装置一组，并兼作该处附近的塔吊的防雷接地装置。接地极采用150*50*5*2500廊角钢4根，顶部埋深0.8米,间距4米,采用40*4扁钢作接地干线，与角钢构成接地装置，系统接地电阻不大于10欧姆。图2.3-2三ffi量图三、 确定电路设备及线路走向（1）、确定电源进线1）、考虑电源实际情况和当地电力部门的意见；2）、确定电源进线与敷设方式（架空或埋地）；3）、进线尽量选择在现场用电负荷中心和进出线方便的地方，不得妨碍施工或观瞻。（2）、确定变电所或配电室位置1）、考虑变压器、配电柜等电气装置按拆运输通道；2）、考虑事故应急疏散和消防通道；3）、进出线方便无障碍；4）、考虑电源实际情况和当地电力部门的意见；5）、尽量选择在现场用电负荷中心。（3）、配电装置、用电设备位置1）、尽量靠近用电负荷中心，使电能损耗、电压损失、线损接
