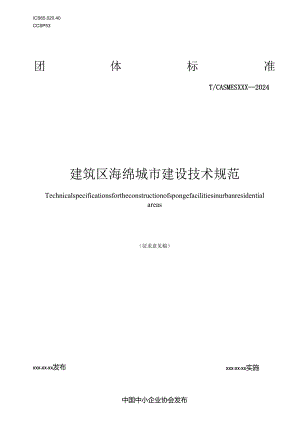

ICS65.020.40CCSP53团体标准T/CASMESXXX2024建筑区海绵城市建设技术规范Technicalspecificationsfortheconstructionofspongefacilitiesinurbanresidentialareas（征求意见稿）XXX-XX-XX实施XXX-XX-XX发布中国中小企业协会发布目次目次I前言II1范围12规范性引用文件13术语和定义14设计34. 1一般规定35. 2透水铺装设计46. 3种植屋面设计47. 4下凹式绿地设计48. 5生物滞留设施设计54. 6蓄水设施设计55施工55.1一般规定55. 2透水铺装施工55. 3种植屋面施工65. 4下凹式绿地施工65.5生物滞留设施施工65.6蓄水设施施工76验收76.1一般规定76.2透水铺装验收76.3种植屋面验收86.4下凹式绿地验收96.5 生物滞留设施验收106.6 蓄水设施验收117维护127.1 一般规定127.2 2透水铺装维护127.3 3种植屋面维护137.4 下凹式绿地137.5 生物滞留设施维护137.6 蓄水设施维护13本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由杭州建伟实业有限公司提出。本文件由中国中小企业协会归口。本文件起草单位：。本文件主要起草人：。建筑区海绵城市建设技术规范1范围本文件规定了城市居住区透水铺装、种植屋面、下凹式绿地、生物滞留设施、蓄水设施建设的技术要求。本文件适用于海绵设施建设的城市居住区。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBZT25993透水路面破和透水路面板GB50014室外排水设计标准GB50015建筑给水排水设计标准GB50108地下工程防水技术规范GB50141给水排水构筑物工程施工及验收规范GB50204混凝土结构工程施工质量验收规范GB50345屋面工程技术规范GB50400建筑与小区雨水控制及利用工程技术规范GB51174城镇雨水调蓄工程技术规范GB51222城镇内涝防治技术规范JGJ155种植屋面工程技术规程CJJ1城镇道路工程施工与质量验收规范CJJ82园林绿化工程施工及验收规范CJJ/T135透水水泥混凝土路面技术规程CJJZT188透水破路面技术规程CJJ/T190透水沥青路面技术规程3术语和定义下列术语和定义适用于本文件。3. 1海绵设施spongeinfrastructure在城市开发过程中，采用源头控制、中途转输、末端调蓄等多种技术手段对雨水进行全程控制，具有雨水滞蓄、净化、渗透、缓释、转输等功能，以绿色为主、灰色为辅和灰绿结合的设施统称。3.2雨水调蓄rainwaterretentionanddetention雨水调节与储蓄的统称。雨水调节是指在降雨期间暂时储存一定量的雨水，削减向下游排放的雨水峰值流量，延长排放时间，削减峰值流量，一般不减少排放总量。雨水储蓄是指对径流雨水进行储存、滞留、沉淀、渗蓄或过滤以控制径流总量和峰值，实现径流污染控制和回收利用。3.3下垫面underlyingsurface降雨受水面的总称，包括屋面、地面、水面、植被等。3.4年径流总量控制率voIumecapturerat100fannuaIrainfaII通过自然与人工强化的渗透、滞蓄、净化等方式控制城市建设下垫面的降雨径流，得到控制的年均降雨量与年均降雨总量的比值。3.5面源污染non-pointsourcespoIIution溶解的和固体的污染物从非特定的地点，在降水（或融雪）冲刷作用下，通过径流过程而汇入受纳水体（包括河流、湖泊和水库等）并引起水体的富营养化或其他形式产生的污染。3.6透水铺装permeablepavement可渗透、滞留和排放雨水并满足荷载要求和结构强度的铺装结构。3.7种植屋面plantingroof在建筑屋顶铺设种植土层并栽种植物，收集利用雨水、减少雨水径流的源头减排设施，又称绿色屋顶。3.8下凹式绿地depressedgreen低于周边汇水地面或道路，且可用于渗透、滞蓄和净化雨水径流的绿地。3.9生物滞留设施biologicalretentionfaciIities通过植物、土壤和微生物系统滞留、渗滤、净化径流雨水的设施，分为简易型生物滞留设施和复杂型生物滞留设施，按应用位置不同又称作雨水花园、生物滞留带、高位花坛等。4设计3.10 一般规定3.10.1 市居住区海绵设施设计应与周边道路、绿地、水系及市政排水管网等的衔接，应与周边环境、设施等相协调，并按现行规范标准设计地块内雨水管网，应合理设计超标雨水排放系统，避免建筑内部进水。3.10.2 绵设施的设计应与地块平面、竖向、景观、地下空间、排水系统相衔接，符合场地土壤渗透性、地下水位、地形等场地特征和要求；露天布置的海绵设施在布局和外观设计上应注重安全、环保、景观设计的结合，并考虑满足人的活动需求。3.10.3 有城市居住区海绵设施改造应结合现状，因地制宜地设置海绵设施，提高绿地效能，通过源头、中途、末端相结合的系统方案实现海绵城市建设目标。3.10.4 平面设计符合下列要求：a）总平面布局应根据规划目标和要求，综合考虑各种因素，合理布置建筑、道路广场、绿化和必要的海绵设施；b）应在充分分析建设条件的基础上进行场地设计与建筑布局，保护并合理利用场地内原有的湿地、坑塘、沟渠等；c）应优化不透水硬化面与绿地空间布局，建筑、广场、道路周边宜布置可消纳径流雨水的绿地，增加雨水渗透面积和消纳空间；新建、改建的城市居住区的透水铺装率不应低于40的下凹式绿地率不应低于10%；d）对于同一建设单位的多个同步开发的地块，可以整体统一考虑平面布局，雨水径流总量控制、面源污染削减和雨水资源利用等目标可在多个地块之间给予平衡和落实；e）合理开发地下空间，为场地内雨水回补地下水提供渗透路径；有条件的项目地下室顶板上覆土深度不宜小于1.5m,并应布置蓄排水层，强化调蓄、缓释功能。3.10.5 向设计符合下列要求：a）应综合考虑地块防涝、周围市政道路竖向、土方平衡和景观设计，合理确定地表径流路径和海绵设施标高；b）应兼顾雨水的重力流原则，利用竖向高差条件组织雨水外排，并应考虑下游水体水位的影响：c）道路标高应高出临近绿地地表标高100mm以上，道路宜设置平缘石或侧石开口与绿地的缓坡衔接；d）己建城市居住区改造应优化原场地内部不合理竖向，有利于径流汇入海绵设施。3.10.6 水系统设计符合下列要求：a）雨水系统设计应综合考虑雨水收集、净化、利用等系统，且景观水体补水、循环冷却水补水及绿化灌溉、道路浇洒用水宜选择雨水；b）新建城市居住区宜优先考虑雨水断接，将屋面、道路、铺装的雨水径流引入到就近海绵设施；c）已建城市居住区宜改造现状雨水篦子，将道路、铺装的雨水径流引入周边海绵设施，将屋面雨水径流引入建筑物周边透水区域或雨水收集设施；d）有景观水体的小区，设计雨水系统时应考虑景观水体雨水调蓄功能，雨水进入景观水体之前应设置前置塘、植被缓冲带等预处理设施，以符合景观水体的水质要求；e）应符合现行国家标准室外排水设计标准GB50014、建筑给水排水设计标准GB50015、给水排水构筑物工程施工及验收规范GB50141.建筑与小区雨水控制及利用工程技术规范GB50400的规定。3.11 水铺装设计4. 2.1透水铺装按照面层材料不同主要可分为透水砖、透水水泥混凝土和透水沥青混凝土，在满足路面使用功能的前提下，综合考虑景观效果、透水性能、施工难易程度等因素，选择合适的透水铺装形式。4. 2.2透水铺装主要适用于广场、停车场、人行道以及车流量和荷载较小的道路。4. 2.3透水铺装结构组合设计应符合现行行业标准透水水泥混凝土路面技术规程CJJ/T135、透水砖路面技术规程CJJ/T188、透水沥青路面技术规程CJJ/T190等的规定。4. 2.4透水基层距离建筑物、饮用水源、地下水位应保证一定的安全间距，如受条件限制不符合要求，应采取相应的防渗措施。4. 2.5透水铺装应满足相应承载力要求，对道路路基强度和稳定性的潜在风险应进行评估，并采取相关的保护措施。4. 2.6透水铺装应用于城市居住区的垃圾集中收转、堆放区等径流污染严重的区域时，还应采取必要的措施防止次生灾害或径流污染的发生。4.3 种植屋面设计4. 3.1种植屋面适用于结构安全、符合防水条件的平屋顶和坡度不大于15。的坡屋顶建筑，优先布置在多层建筑及面积较大的建筑裙楼。5. 3.2既有建筑屋面改造为种植屋面时，应经有资质的设计单位和检测部门鉴定，核算结构承载力，并根据结构承载力确定其构造及种植形式。6. 3.3种植屋面的排水坡度宜为1%2%,单向坡长大于9m时宜采用结构调坡。7. 3.4普通防水材料的选用应符合现行国家标准屋面工程技术规范GB50345和行业标准种植屋面工程技术规程JGJ155的规定，耐根穿刺防水材料的选用应符合国家相关标准的规定，并由具有资质的检测机构出具合格检验报告，排（蓄）水材料不得作为耐根穿刺防水材料使用。8. 3.5植物宜选择落叶较少、易于维护的植物，以生长特性和观赏价值相对稳定、滞尘控温能力较强的本地常用和引种成功的植物为主，优先选择低矮灌木、草坪、地被植物等。4.4 下凹式绿地设计4.4.1下凹式绿地的深度应根据设计调蓄容量、绿地面积、植物耐淹性能、土壤渗透性能和地下水位等合理确定，一般为100mm250mm04.4.2下凹式绿地内一般应设置溢流口，保证暴雨时径流的溢流排放，溢流口边缘标高应高于绿地50mm-100mmo4.4.3下凹式绿地的进水口坡度较大时应设置碎石或其他消能缓冲措施。4.4.4对于径流污染严重、设施底部渗透面距离季节性最高地下水位或岩石层小于1m,距离建筑物基础小于3m（水平距离）的区域，应采取必要的措施防止次生灾害的发生。4.5 生物滞留设施设计1 .5.1生物滞留设施的规模应结合设计目标、汇水面积等因素进行计算确定；分散设置且规模不宜过大，其中雨水花园面积不宜小于2n?。4 .5.2生物滞留设施宜在土基上铺设，自上而下宜设置滞水层、覆盖层、种植层、过渡层和砾石层，各层设计应符合现行国家标准城镇雨水调蓄工程技术规范GB51174和城镇内涝防治技术规范GB51222的规定。5 .5.3生物滞留设施应设置溢流装置，溢流口规格、标高应根据计算确定。6 .5.4种植层介质类型及深度应符合出水水质要求，还应符合植物种植及园林绿化养护管理技术要求。4.6 蓄水设施设计4.6.1蓄水设施一般宜结合自然水景、人工湖、景观水池等设置，如因场地等因素限制，可使用蓄水池、雨水罐等。4.6.2蓄水设施根据雨水回用用途（绿化、道路喷洒及冲厕等）配建相应的雨水净化设施。4. 6.3蓄水设施容积应先按照“容积法”计算初始值，为保证设施正常运行，再根据水量平衡计算设施
