大桥下游岸线环境综合整治工程——湖光栈道道路工程施工图设计说明.docx

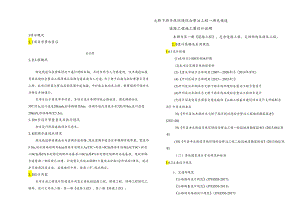

1项目概况1.I项目背景和区位区位图1.2工程概况大桥下游岸线环境综合整治工程一湖光栈道道路工程施工图设计说明本册为笫一册道路工程，包含道路工程、支挡结构及绿化工程。1.6设计依据及采用规范1.6.1设计依据(1)本项目1:500实测地形图(2)本项目范围管线物探资料湖光栈道仅在特殊情况下通行特殊车辆，平时仅作为人行桥使用，汉丰湖迎仙段岸线环境综合整治工程将现状滨湖马道改造为人行道。为了便于后期马拉松赛事引导车上桥，本项目桥梁与整治后的滨湖步道相接，平时禁止机动车上桥，赛事期间可临时允许特定车辆通行。本项目位于重庆市开州区，本项目设计参照四级公路标准，湖光栈桥全长307.511,设计速度20kmh,标准路幅宽6m；滨湖步道改造段全长320.974m,设计速度20kmh,标准路幅宽5.5m。1.3初步设计审查意见及执行情况初步设计阶段道路部分无意见。1.4滨湖步道现状情况湖光栈道桥梁建成后与滨湖步道相接,现状滨湖步道沿汉丰湖湖岸线布置，宽度为5.5m,现状路面结构为4cm厚沥青混凝土AeT3C+粘层+6CIn厚沥青混凝£ACT6C+封层+16Cln厚6%水泥稳定级配碎石基层+16Cm厚4%水泥稳定级配碎石底基层，现状滨湖步道靠湖一侧岸坡已治理，护堤型式为块石镇脚+六棱块石护面+分阶放坡+绿化，现状护岸坡角21度左右，后缘地形平坦，坡角5°,现状稳定。1.5设计内容本项目施工图设计阶段设计内容主要包括道路工程、桥梁工程、结构工程绿化工程等，设计文件共二册：第一册道路工程、第二册桥梁工程。(3)重庆市城乡总体规划(20072020年)(2014年深化)(4)开州区城乡总体规划(20152035年)(5)开州区汉丰湖丰乐大桥下游岸线环境综合整治工程方案设计(6)开州区汉丰湖丰乐大桥下游岸线环境综合整治工程初步设计(7)设计深度需符合国家交通运输部公路工程基本建设项目设计文件编制办法中有关的要求(8)开州区汉丰湖丰乐大桥下游岸线环境综合整治工程地质勘察报告(2021.08)(9)开县丰乐街道岸线环境综合整治工程一标段地质勘察报告(2013.06)(参考)(10)开县丰乐街道岸线环境综合整治工程二标段地质勘察报告(2013.06)(参考)（三）其他国家现行有关规范和标准1.6.2主要设计规范1、交通部规范公路路线设计规范(JTGD20-2017)公路路基设计规范(JTGD30-2015)公路沥青路面设计规范(JTGD50-2017)4、地方规范城市道路交通规划及路线设计规范(DBJ50-064-2007)城镇道路路基设计规范(DBJ50-145-2012)重庆市城镇道路平面交叉口设计规范(DBJ50/T-178-2014)地质灾害防治工程设计规范(DB50/50292004)城市道路工程施工质量验收规范(DBJ50-078-2016)重庆市市政公用工程方案设计文件编制深度规定(2013.11重庆市城乡建设委员会)1.7对强制性条文执行情况本项目符合现行规范的所有强制性条文。公路工程技术标准(JTGB01-2014)公路沥青路面施工技术规范(JTGF40-2004)公路路面基层施工技术细则(JTGTF20-2015)公路工程抗震规范(JTGB02-2013)公路交通安全设施设计细则(JTGTD81-2017)公路路基施工技术规范(JTG/T3610-2019)公路工程质量检验评定标准(JTGIW1-2017)2、国家标准无障碍设计规范(GB50763-2012)道路工程制图标准(GB50162-1992)城市道路交通设施设计规范(GB50688-2011)城市道路交通规划设计规范(GB50220-1995)城市道路交叉口规划规范(GB50647-2011)道路交通标志和标线(GB5768-2009)建筑边坡工程技术规范(GB50330-2013)城市道路工程技术规范(GB51286-2018)3、住建部规范城市道路工程设计规范(CJJ37-2012)城市道路路线设计规范(CJJ193-2012)城镇道路路面设计规范(CJJ169-2012)城市道路路基设计规范(CJJ194-2013)城市道路交叉口设计规程(CJJ152-064-2010)城镇道路工程施工与质量验收规范(CJJ1-2008)城市道路绿化规划与设计规范(CJJ75-1997)市政公用工程设计文件编制深度规定(2013年版)2.3工程地质条件2.3.1地形地貌地貌类型属丘陵剥蚀地貌和河流侵蚀地貌，河谷为较宽缓的“U”字形河谷，河谷总体宽约800In左右，河床宽约260%水面宽约170180m,两岸为一级阶地由于城市建设原始地形已发生改变。两岸冲沟不发育，右岸山峰顶高程约620m,左岸山峰顶高程约410%谷底高程约158m,相对高差约250460m,桥位区地表高程158170m之间。现河道左右岸岸坡已治理，治理形成为护堤型式为块石镇脚+六棱块石护面十分阶放坡+绿化，现状护岸坡角21度左右，后缘地形平坦，坡角5。勘察期间河水位高程161.78164.14m之间，水面宽约170180m.河流在桥位区流向为由北向南流，大桥轴线与东河轴近垂直。桥址区水位受三峡库区水位的变化而变化。2.3.2地质构造场地在构造上位于假角山背斜的北西翼，区内岩层单斜,地层产状为340°/10°,岩层层面平直，见少许泥质薄膜，结合程度很差，属软弱结构面。通过周边地表地质调查及钻孔揭示，场地范围内有2组裂隙发育：Ol组：120oN4060°,间距2.Om左右，延伸较近，裂隙面较平直，多闭合，无充填，被铁质浸染，局部充填少量粘性土,结合很差，属软弱结构面。02组280°N8090°,间距1.02.5m左右，延伸较远，裂隙面较粗糙，局部见钙质薄膜，结合很差，属软弱结构面。2.3.3地层岩性根据地表地质调查及钻孔揭示，场区地表为第四系全新统人工堆积层(Q4ml)及冲洪积堆积层(Q4al+pl)组成；下部基岩为侏罗系中统上沙溪庙组(J2s)粉砂质泥岩(Sm).泥质砂岩(As)组成。现将各岩组岩性特征分述如下：2工程建设条件2.1地理位置拟建工程位于重庆市东北部的开州区，地处大巴山南坡与川东平行岭谷的结合地带，长江三峡水库小江支流回水末端。县域地跨北纬30。49,30"-3430w,东经107。55'48"-108o53,36南接万州区，北抵城口县，东邻巫溪、云阳县，西与四川开江、宣汉两县交界，行政辖区面积3969.89km20区政府驻地汉丰街道在中部东河与南河交汇处，西距重庆主城区高速公路290km,南距万州40km。勘察区位于开州区丰乐街道汉丰湖附近，丰乐大桥下游约60Om处，项目地理位置优越，场地交通方便。2.2气象及水文开州区属亚热带季风气候区，四季分明，雨量充沛，气候温和，霜冻期短，日照偏少。多年平均降雨量为1319.8mm,一日最大降水量218.4三(1982.7.16),一次最大降水量532.3mm(1982.7.16-24),一小时最大降水量81.6mm(1982.7.16),但时空分布不均，多集中在510月，其降雨量为1047.37mm,占全年79.3%,冬季雨量少，降雨量为267.47mm,占全年20.7%。常出现冬春干旱，夏秋洪涝现象；多年平均气温18.5°C,极端最高气温44°C(2006年8月16日)，极端最低气温-4.5°C(1961年1月17日)；霜冻期一般10-20天，最长达35天，雾日多为2035天，最长达49天；多年平均日照1463.1小时，具冬暖夏热、秋雨绵、严冬短的特点。拟建场地为主要位于东河与南河交汇地带附近，位于汉丰湖区域内，为拟要场地主要的地表水体。汉丰湖系三峡水库蓄水后在开州区原澎溪河下游人工拦截形成的人工湖，湖水位和三峡水库水位基本一致。正常运行后，当三峡水位低于168.5Onl时，湖水位按168.5Om运行，当三峡水位高于或等于168.5Onl时，湖水位与三峡水位同步运行。勘察期间汉丰湖正值汛期特殊情况临时放水期，水位161.78164.之间，汉丰湖最高水位173.19(85年高程)。岩性特征粉砂质泥岩(J2s-Sm):红褐色，紫红色，成分以粘土矿物为主，次为长石、石英等矿物，粉砂泥质结构，薄-中厚层构造。岩层中可见钙质结核和灰绿色条带及斑点，易风化期解，局部段含砂质较重。泥质砂岩(J2s-As)：灰色，主要成分为长石、石英及少量粘土矿物，中-细粒结构，中厚层构造，钙质胶结为主，孔隙式胶结型式，层序不稳定，呈透镜状分布，局部岩性较软夹薄层粉砂岩(当地俗称“泡砂岩")，易软化，强度较低。基岩面及基岩风化带特征：在钻探深度范围内，基岩埋深7.80m(ZYlO)-25.70m(ZY15),基岩面高程141.79m(ZY7)150.49m(ZY3)。基岩面相对高差8.7m,基岩面总体河床中部较低向两岸增高，总体基面较平缓。基岩风化带特征：基岩按风化程度可分为强风化和中等风化。钻孔深度范围内强风化下限深度1130m(ZYll)-29.50m(ZY3),强风化层厚度2.3Oin(ZY15)10.20m(ZY13),强风化界底高程137.19m(ZY13)147.15m(ZY2)。强风化带内风化裂隙发育，岩石颜色变暗，岩芯多呈碎石状，采芯率较低；中风化基岩相对较完整，颜色新鲜，强度增大，但采取率较高，岩心多为短柱状。2.3.4水文地质条件1)地表水场区地处东河与南河交汇地带，属汉丰湖区内。区内地表水系以汉丰湖为主体，勘察期间汉丰湖水位受暴雨影响有起伏在161.78164.Mm(85高程)m之间。2)地下水(1)水的腐蚀性判定为对场地地下水腐蚀性的评价，由于场区位河床及岸坡一带，地下水与河(1)第四系覆盖层人工堆积层(QJ)：为素填土,分布于河床两岸人工岸坡一带。杂色，以灰色为主，稍湿饱和，松散稍密状态，以松散状态为主，组成物较复杂，为卵石、砾石、粉细砂、碎石、角砾、粘性土、砂岩泥岩块石等组成。硬质含量3070%之间，粒径大小悬殊，钻孔揭示岩芯一般在IOCnl以下，大者柱状芯15Cm以上，形状各异，为河堤马道修建时填筑形成，主来源于附近河道开挖砂卵石局部为附近山体剥离等。填龄在46年左右，钻孔揭示最大厚度17.8m(ZY15)。冲洪积层(Q严Pi)粉质粘土：分布于河床及东河左岸局部区域。灰色、黄褐色，可塑状杰，干强度中，韧性中等，切面较光滑，稍有光泽，无摇震反应。局部地段砂含量较大，偶夹少量卵砾石，含量小于5%,成份为砂岩，粒径约IOCm以下，分布不均，呈透镜状分布。钻孔揭示最大厚度3.7m(ZY6)。粉细砂：分布于河床局部区域。黄褐色、灰褐色、灰色，稍湿一饱和，松散状态，成分主要为长石、石英，磨圆度较好，级配较差，结构匀一。粘粒含量约1520乐局部较大过渡为粉质粘土。钻孔揭示最大厚度4.5Onl(ZY9)o砂卵石：主要分布于南河左岸区域，灰色，饱和，稍密中密状态，卵石含量约5060%,成分以灰岩为主，次为砂岩，粒径一般在25cm,局部大者1020cm磨圆度较好，呈圆扁圆形，中粗粒充填其中，粘粒含量约5%,分选性差，级配较好。钻孔揭示最大厚度17.5Om(ZY6)。上述冲洪积层中，除砂卵石层层序相对较稳定外，其余各层层序不稳定，相互交错穿插，呈削尖增厚状，局部呈透镜体呈现。(2)基岩基岩为侏罗
