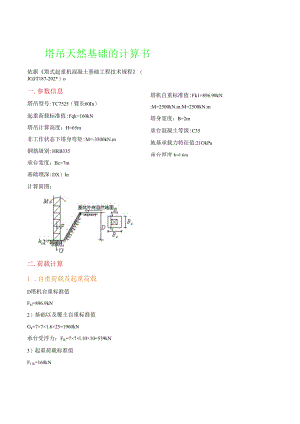

    塔吊天然基础的计算书.docx

    塔机自重标准值:Fk1=896.90kN:M=2500kN.m:M=2500kN.m塔身宽度:B=2m承台混凝土等级:C35地基承载力特征值:21OkPa承台厚度:h=l.6m塔吊天然基础的计算书依据塔式起重机混凝土基础工程技术规程(JGJT187-202*)o一.参数信息塔吊型号:TC7525(臂长60In)起重荷载标准值:Fqk=160kN塔吊计算高度:H=65m非工作状态下塔身弯矩:M=-3500kN.m钢筋级别:HRB335承台宽度:Bc=7m基础埋深:DX)In计算简图:二.荷载计算1 .自重荷载及起重荷载D塔机自重标准值Fkl=896.9kN2)基础以及覆土自重标准值Gk=7×7×1.6×25=1960kN承台受浮力:Flk=7×7×l.10×10=539kN3)起重荷载标准值F11k=160kN2 .风荷载计算1)工作状态下塔机塔身截面对角线方向所受风荷载标准值a.塔机所受风均布线荷载标准值(Wo=0.2kNm2)=08R%w°=0.8X1.77X1.95×0.99×0.2=0.55kNm2q$k=awkafiBH/H=1.2×0.55×O.35×2=0.46kNmb.塔机所受风荷载水平合力标准值FvkFSkXH=046X65=29.85kNc.基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×29.85×65=970.15kN.m2)非工作状态下塔机塔身截面对角线方向所受风荷载标准值a.塔机所受风均布线荷载标准值(本地区Wo-O.45kNm2)二084"s%WO=0.8×1.84×1.95X0.99X0.45=1.28kNm20戊=&WgnBH/H=1.2×1.28×0.35×2=1.07kNmb.塔机所受风荷载水平合力标准值Fvk=qSkXH=1.07X6569.82kNc.基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×69.82×65=2269.17kN.m3 .塔机的倾覆力矩工作状态下,标准组合的倾覆力矩标准值Mk=-3500+0.9×(2500+970.15)=-376.86kN.m非工作状态下,标准组合的倾覆力矩标准值Mk=-3500+2269.17=T230.83kN.m三.地基承载力计算依据塔式起重机混凝土基础工程技术规程(JGJ/T187-202*)第4.1.3条承载力计算。塔机工作状态下:当轴心荷载作用时:Pk=居+Gk)=(896.9+160+1421)(7×7)=50.57kNm2当偏心荷载作用时:=(896.9+160+1421)/(7×7)-2×(-376.86X1.414/2)/57.17=59.89kNm2由于Pkmin2所以按下式计算Pkmax:=(线+G)4+%+M町=(896.9+160+1421)/(7×7)+2×(-376.86X1.414/2)/57.17=41.25kNm2塔机非工作状态下:当轴心荷载作用时:Pk=居+GJW=(896.9+1421)/(7×7)=58.30kNm2当偏心荷载作用时:%n=(检+3)/4-峪嘱-M叫=(896.9+1421)(7×7)-2×(-1230.83X1.414/2)/57.17=77.75kNm2由于Pkmin对所以按下式计算Pkmax:=(线+G)4+M骋+M%=(896.9+1421)(7×7)+2×(-1230.83X1.414/2)/57.17=16.86kNm2四.地基基础承载力验算修正后的地基承载力特征值为:fa=210.OOkPa轴心荷载作用:由于faPk=50.57kPa,所以满足要求!偏心荷载作用:由于1.2Xfa2Pkma=41.25kPa,所以满足要求!五.承台配筋计算依据建筑地基基础设计规范GB50007-202*第8.2条。1 .抗弯计算,计算公式如下:跖卡;+)&+产-与)+(,),式中a1截面IT至基底边缘的距离,取a1=2.50m;a,截面IT在基底的投影长度,取a,=2.OOmoP截面IT处的基底反力;B-aF='l(ac工作状点下:P=(7-2.50)X(41.25-59.89)/7+59.89=47.91kNm2;M=2.502×(2×7+2)X(1.35×41.25+1.35×47.91-2×1.35×1421.0072)+(l.35×41.25-1.35×47.91)×712=317.71kN.m非工作状态下:P=(7-2.50)×(16.86-77.75)/7+77.75=38.61kNm2;M=2.502×(2×7+2)X(1.35×16.86+1.35×38.612×1.35×142172)+(1.35×16.86-1.35X31.61) ×712=-181.32kN.m2 .配筋面积计算,公式如下:依据混凝土结构设计规范GB50010-202*%=T=-2ai九二1一"2Aj=YMy式中1系数,当混凝土强度不超过C50时,a1取为1.0,当混凝土强度等级为C80时,Ql取为0.94,期间按线性内插法确定;fc混凝土抗压强度设计值;h0承台的计算高度。经过计算得:as=317.71×106(l.00×16.70×7.00×IO3X15502)=0.001=l-(l-2×0.001)05=0.001s=l-0.001/2=0.999As=317.71×IO6/(0.999×1550X300.00)=683.63mm2六.地基变形计算规范规定:当地基主要受力层的承载力特征值(fak)不小于13OkPa或小于13OkPa但有地区经验,且黏性土的状态不低于可塑(液性指数I1.不大于0.75)、砂土的密实度不低于稍密时,可不进行塔机基础的天然地基变形验算,其他塔机基础的天然地基均应进行变形验算。塔吊计算满足要求!施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
