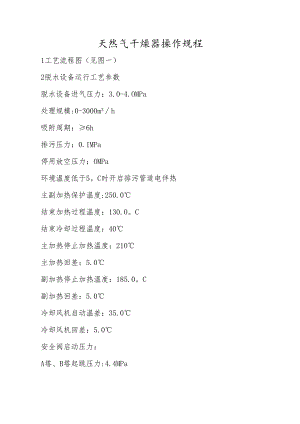

天然气干燥器操作规程1工艺流程图（见图一）2脱水设备运行工艺参数脱水设备进气压力：3.0-4.OMPa处理规模:0-3000m3h吸附周期：6h排污压力：0.IMPa停用放空压力：OMPa环境温度低于5。C时开启排污管道电伴热主副加热保护温度:250.0结束加热过程温度：130.0。C结束冷却过程温度：40主加热停止加热温度：210主加热回差：5.0副加热停止加热温度：185.0。C副加热回差：5.0冷却风机启动温差：35.0冷却风机回差：5.0安全阀启动压力：A塔、B塔起跳压力:4.4MPa缓冲罐起跳压力：4.9MPa过滤器排污周期：前置过滤器排污：每周2次后置过滤器排污：每周1次循环风机过滤器：每小时1次（可根据再生过程中排污量的多少适当调整排污频次）储液罐：每小时1次（根据再生过程中排污量的多少调整排污频次）3开机图一塔1工作，塔2再生时阀门的状态图二塔2工作，塔1再生时阀门的状态图3.1.以塔1工作，塔2再生为例。阀1、阀2、阀3、阀4的阀位状态“-1.M必须严格按（图一）所示状态执行。3.2转动循环风机的皮带，应无卡滞现象。3. 3将电控箱内总开关以及循环风机、冷却风机、主加热、副加热、人机界面（触摸屏）的开关QF1QF5全部拨至ON状态。3.4准备就绪后，点击“启动按钮”，启动干燥机，干燥机进入塔1工作，塔2再生状态。循环风机工作正常后，再启动压缩机。4.手动切换4. 1塔1工作到设定的周期后，先停止压缩机。然后手动将阀1、阀2、阀3、阀4的阀门状态严格按照（图二）所示切换到位，切换到塔2工作，塔1再生。4. 2准备就绪后，再启动干燥机，循环风机、加热器等将通电工作。塔2开始工作，塔1再生开始。循环风机工作正常后，再启动压缩机。
